计算机系统工程-02：文件系统

磁盘和文件

计算机用二进制位保存数据，8 个 bit 组成 1 字节，记为 B。文本、图片和程序最终都会编码成一串字节。1 KiB 为 1024 B，1 MiB 为 1024 KiB。操作系统管理程序使用的内存和设备，文件系统是其中负责保存、查找和组织文件的部分。

思考题：文件需要具备哪些基本特征？文件名、字节内容和长期保存分别由什么记录和设备支撑？

解答：

文件是一串有名称、可以按位置访问并长期保存的字节。目录项把名称映射到 inode，inode 保存大小、类型、权限和数据块索引。磁盘或 SSD 保存文件内容以及恢复名称关系所需的元数据；内存中的打开记录和缓存则用于当前访问。

网站的应用服务要与文件服务器、数据库、缓存、负载均衡和内容分发网络（CDN）共同工作。先理解单台机器怎样保存文件，有助于理解后面的分布式文件系统。

文件是一串有名字、可以长期保存的字节。应用可以读取一段内容、追加数据或修改属性。磁盘驱动按扇区编号读写，文件系统负责从名称和文件偏移找到数据所在的位置，并记录空间分配和访问权限。

这里的长期保存需要落实到写入协议。程序写入后，内容可能先停留在用户态缓冲区或内核页缓存中；要确认断电后的保存结果，还需要按接口要求同步并处理错误。文件系统也必须保存目录、inode 和分配记录，才能在重新启动后找回内容。

读写接口

文件偏移表示从文件开头向后数多少字节，从 0 开始。offset=0 是第一个字节，offset=100 表示跳过前 100 个字节。size 是希望读取的长度。程序可以只取文件的一小段，文件系统负责找到这一段所在的磁盘位置。

思考题：磁盘驱动按扇区编号读写，应用按文件名和偏移读取，二者之间需要完成哪些转换？

解答：

先从当前目录或根目录解析路径，查目录项取得 inode；再把文件偏移分成逻辑块索引 q 和块内偏移 r。inode 将逻辑块索引换成设备块号，驱动按相应扇区地址读取。跨多个块的请求还要逐块读取，并按文件中的顺序组合结果。

驱动接口可简化为 Read(sector_idx)、Write(sector_idx, data)。扇区是设备的基本读写单位，512 B 与 4 KiB 是常见例子；文件通常跨越多个扇区，且需要用字符串名字和目录组织。

READ(name, offset, size) 表示一次读取：找到这个文件，从指定位置取出若干字节。使用 POSIX 接口时，程序先调用 open(path, flags) 得到文件描述符 fd，再调用 read(fd, buf, count)。pread 可以直接指定文件偏移。

一次读取会经过应用、内核文件系统、设备驱动与存储硬件。文件系统解析名字并定位数据块，驱动执行设备 I/O，结果再返回应用。若请求跨块，文件系统要组合多个块的内容。

库函数

C 标准库用 fopen 打开字节流，返回 FILE *，常与 fread、fwrite、fclose 配合。POSIX 的 open 返回 fd，常与 read、write、close 配合。库函数通过平台的底层接口执行访问，并管理流状态和用户态缓冲区。

例如，fwrite 可能先把数据放进 C 库缓冲区，fflush 将该缓冲区提交到底层文件接口；内核页缓存里的数据还需要进一步持久化。读写接口属于哪一层，会影响缓冲、错误检查和同步方式。fopen 手册给出了标准库流接口的说明。

下面用 POSIX 接口展示一次读取。buf 是容纳四个字节的数组，n 是这次实际读到的字节数。

#include <fcntl.h>
#include <stdio.h>
#include <unistd.h>

/* 打开文件，尝试读取最多四个字节，再释放文件描述符。 */
int main(void) {
    int fd = open("a.txt", O_RDONLY);
    if (fd == -1) {
        perror("open");
        return 1;
    }

    char buf[4];
    ssize_t n = read(fd, buf, sizeof(buf));
    if (n == -1) {
        perror("read");
        close(fd);
        return 1;
    }

    printf("read %zd bytes\n", n);
    if (close(fd) == -1) {
        perror("close");
        return 1;
    }
    return 0;
}

read 返回 0 表示已到文件末尾，返回正数表示实际读取量，可能少于请求长度。这里读到的是原始字节，数组中没有自动增加 C 字符串的结尾字符。要读完整个文件，可以循环读取并分别处理末尾、错误和被信号中断的情况。

常用操作

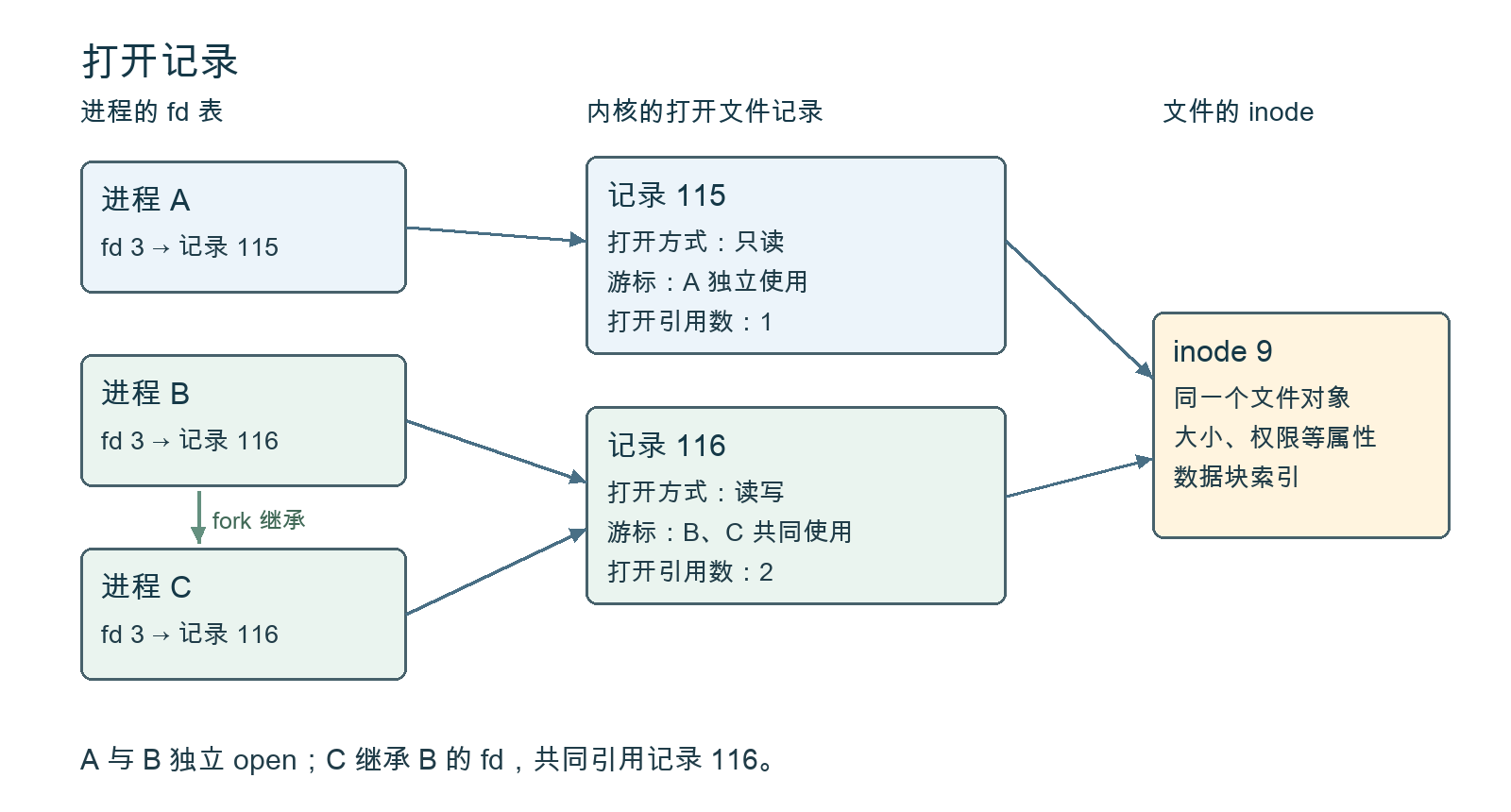

API 是程序调用某种功能的接口。调用 open 后得到的 fd 是当前进程里的一个小整数，操作系统通过它找到打开记录，记录文件对象、打开方式和当前位置。read 从当前位置读取并推进位置，lseek 改变位置，close 释放这次打开的引用。文件已经打开时，后续读写可以继续使用 fd。

操作组	常见名称	作用
打开与字节访问	OPEN、READ、WRITE、APPEND、SEEK、CLOSE	建立打开记录，访问数据，移动游标，关闭引用
同步	FSYNC、SYNC	请求将待写数据和相关元数据推进到稳定存储
属性与权限	STAT、CHMOD、CHOWN	查询属性，修改权限或所有者
名称绑定	RENAME、LINK、UNLINK、SYMLINK	修改目录项，建立硬链接或符号链接
目录与挂载	MKDIR、CHDIR、CHROOT、MOUNT、UNMOUNT	管理目录上下文、路径根及文件系统接入

Unix 用 lseek 移动读写位置，用 O_APPEND 等方式追加。close 关闭文件描述符；保存程序还需要按系统要求调用 fsync 等接口，让数据在断电后能够保留。chroot 改变进程看到的路径根，mount 把另一个文件系统接入目录树。

fd 通常从当前进程未使用的非负整数中选择最小值。0、1、2 通常分别用于标准输入、标准输出、标准错误输出；它们都已打开时，下一次打开往往得到 3。关闭 3 后再次打开文件，3 可以重新使用。因此 fd 的含义取决于进程当前的描述符表。open 手册规定了这个分配规则。

连续分配

设备上的扇区都有编号。假设一个扇区只能放固定数量的字节，文件超过这个大小，就要占多个扇区。连续分配让它们紧挨着，可以根据起始编号和距离直接找位置；文件增长后，后面的空间是否空闲就成为分配条件。

一种朴素方案让每个文件占一段连续扇区，直接用起始编号代表文件。

思考题：用起始扇区编号作为文件名，并让每个文件占连续扇区，怎样找到空闲空间？文件增长、字符串命名和权限检查还会遇到哪些问题？

解答：

可以用空闲位图、列表或区间记录寻找空间。文件后面的扇区被占用时，连续分配可能需要找到另一段区域并搬迁数据。字符串名称需要名称到文件对象的映射，权限检查需要保存所有者、访问权限等属性；这些记录都要与空间分配一起维护。

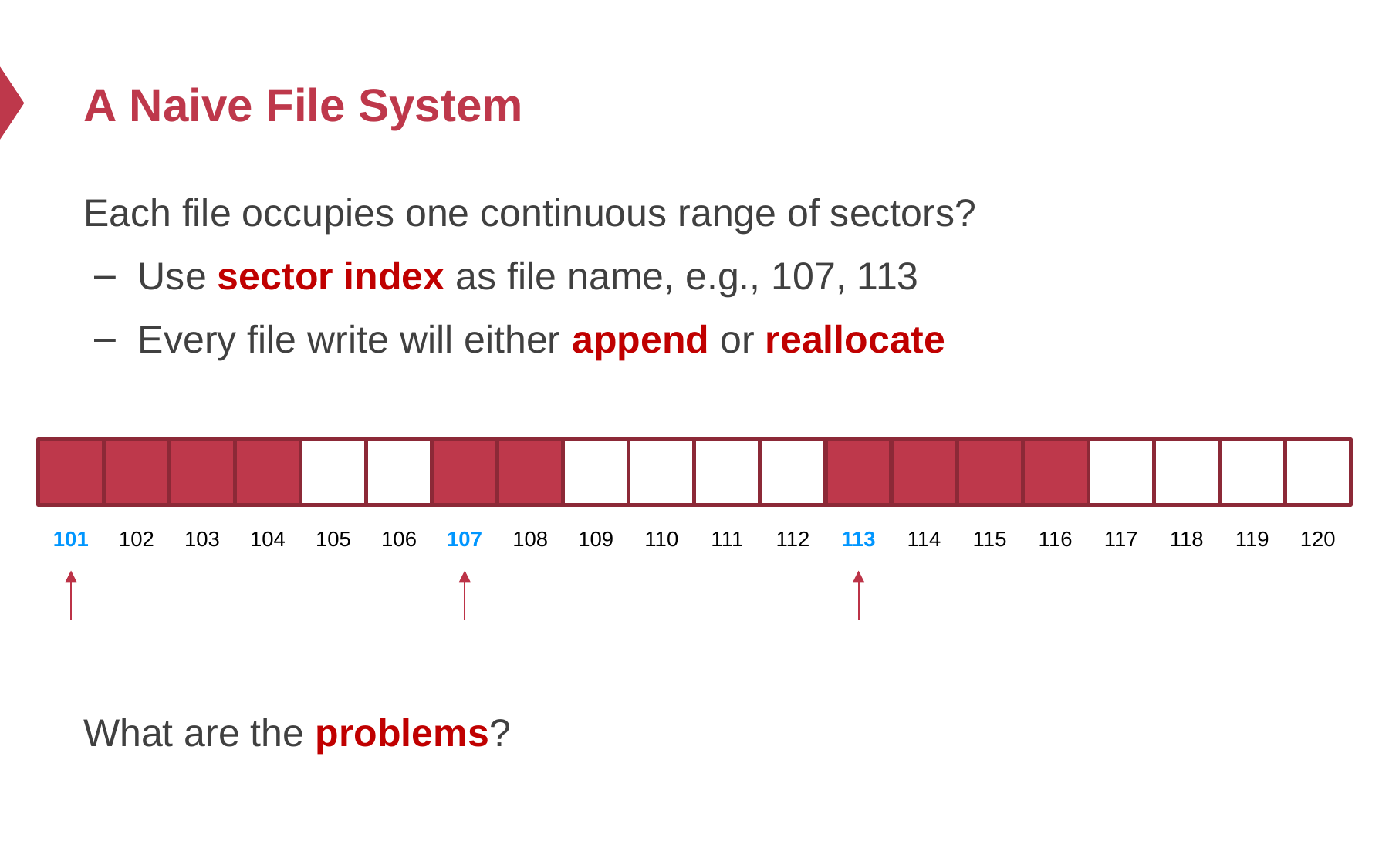

连续分配在文件增长时遇到相邻已占用区域

图中的三个文件从 101、107、113 开始。文件 107 已占 107、108，还能使用后面的空闲位置 109 至 112；继续增长就会碰到 113 开始的文件。其他位置即使有空闲空间，也可能没有足够长的连续区间。

系统需要记录空闲区间，找到足够长的空间。文件增长时可能要搬迁，起始编号也随之改变。此外，文件名称和权限需要另有记录。这些都是图中方案还要解决的问题。

inode 记录文件的属性和数据块位置，目录记录名称对应的 inode 号。数据移动后，系统更新块索引，文件仍可使用原来的名字。

七层命名

这里的“层”表示一次地址或名称转换。用户给出 /programs/pong.c，设备接受块号，两者之间要经过目录查找、inode 查询和文件块定位。目录项记录“某个名字对应哪个 inode”，inode 记录“这个文件的数据块在哪里”。逐层转换后，设备才能执行具体读取。

下面按 Unix V6 的七层结构介绍名称怎样逐步转换成数据位置。不同文件系统的磁盘布局有所不同，这张图用于说明各层负责的工作。

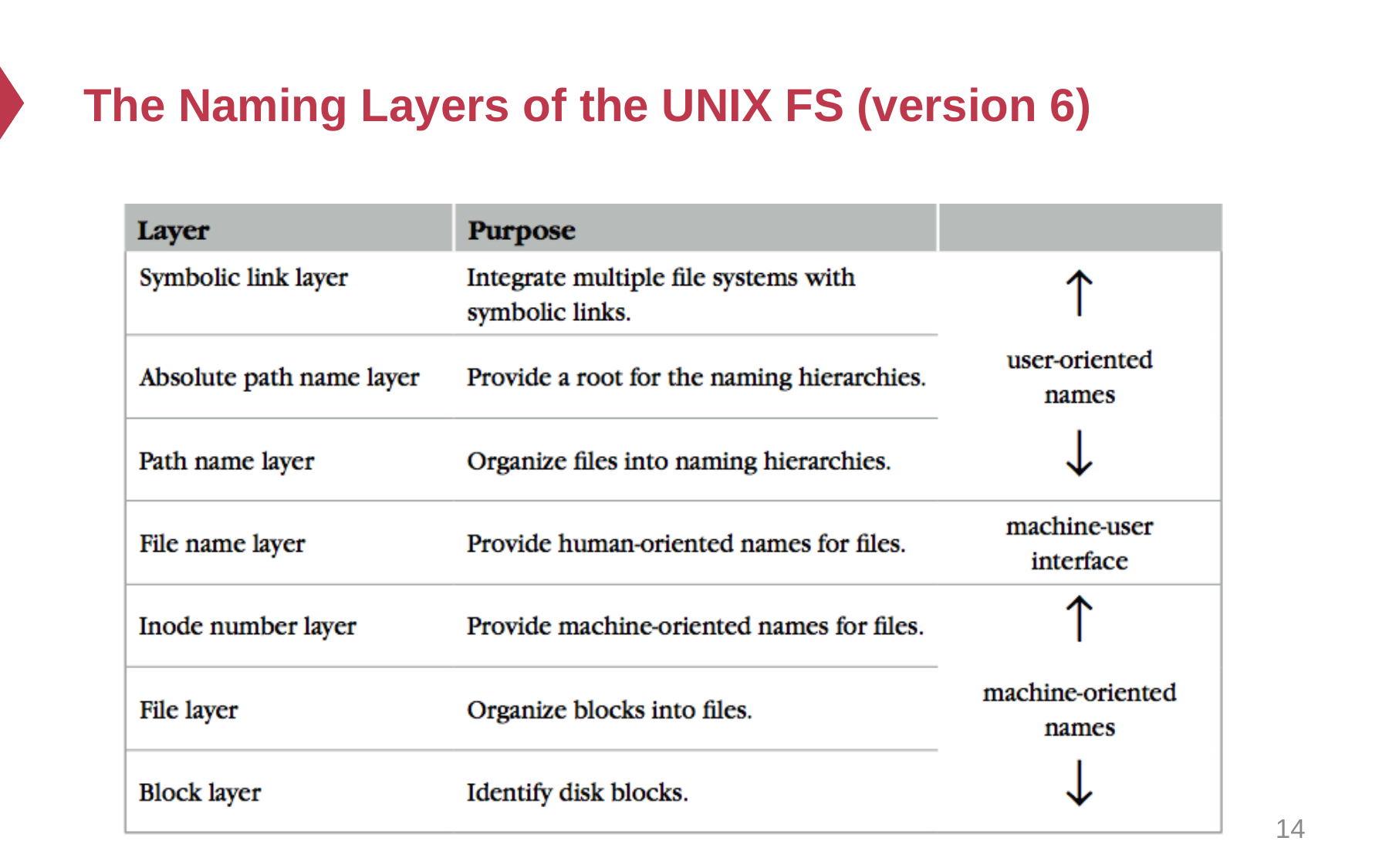

Unix 文件系统七层命名关系

层	输入	输出	职责
L1 块层	块号	块数据	定位基本存储单位
L2 文件层	inode、文件偏移	对应数据块	把多个块组织成字节序列
L3 inode 编号层	inode 号	inode	给元数据记录编号
L4 文件名层	目录 inode、单级名称	子项 inode 号	查目录项
L5 路径层	工作目录、相对路径	inode 号	连续解析目录组件
L6 绝对路径层	根目录、绝对路径	inode 号	规定路径解析起点
L7 符号链接层	链接中的路径	目标路径	按另一名称继续解析

底层使用块号和 inode 号，上层使用文件名和路径。读取文件时，系统从路径开始，逐层找到编号和数据。同一个 inode 号可以在不同文件系统中出现，定位文件时还要知道它属于哪个文件系统。

块和超级块

磁盘按设备自己的单位读写，文件系统按自己的块大小管理空间。超级块保存解释整个文件系统所需的参数，例如每块多大、inode 区域在哪里。挂载是把文件系统接入当前目录树，操作系统先读超级块，才能按正确格式解释其他块。

思考题：为什么文件系统还要用“块”管理扇区？假设 4 KiB 块包含四个 1 KiB 扇区，同样的数据需要记录多少个块号？选择更大的块时，空间利用率又会怎样变化？

解答：

一个块覆盖四个扇区，同样数据量的块号数量约为原来扇区号数量的四分之一，管理记录随之减少。按整块分配时，大块也可能留下更多末块空余。例如 1 KiB 内容分配一个 4 KiB 块，剩余 3 KiB 未用于内容，利用率为 25%。

文件系统按块分配空间，一个块通常包含一个或多个设备扇区。例如，4 KiB 块可以包含八个 512 B 扇区。块越大，同样数据量需要的块号越少；按整块分配时，文件末块的空余空间也可能更多。这部分浪费称为内部碎片。

BLOCK_NUMBER_TO_BLOCK(b) → devices[b] 表示按编号 b 取得对应块。设备地址转换、请求排队和错误处理由驱动完成。

思考题：挂载时怎样知道块大小、inode 区域和空闲空间管理记录的位置？这些参数保存在哪里？

解答：

文件系统格式规定了超级块等入口的已知位置。挂载先读取这些管理记录，得到块大小、inode 区域和空闲空间结构的参数与位置，再解释其他块。空闲位图或列表记录哪些块可分配，inode 的空闲记录管理可用编号。

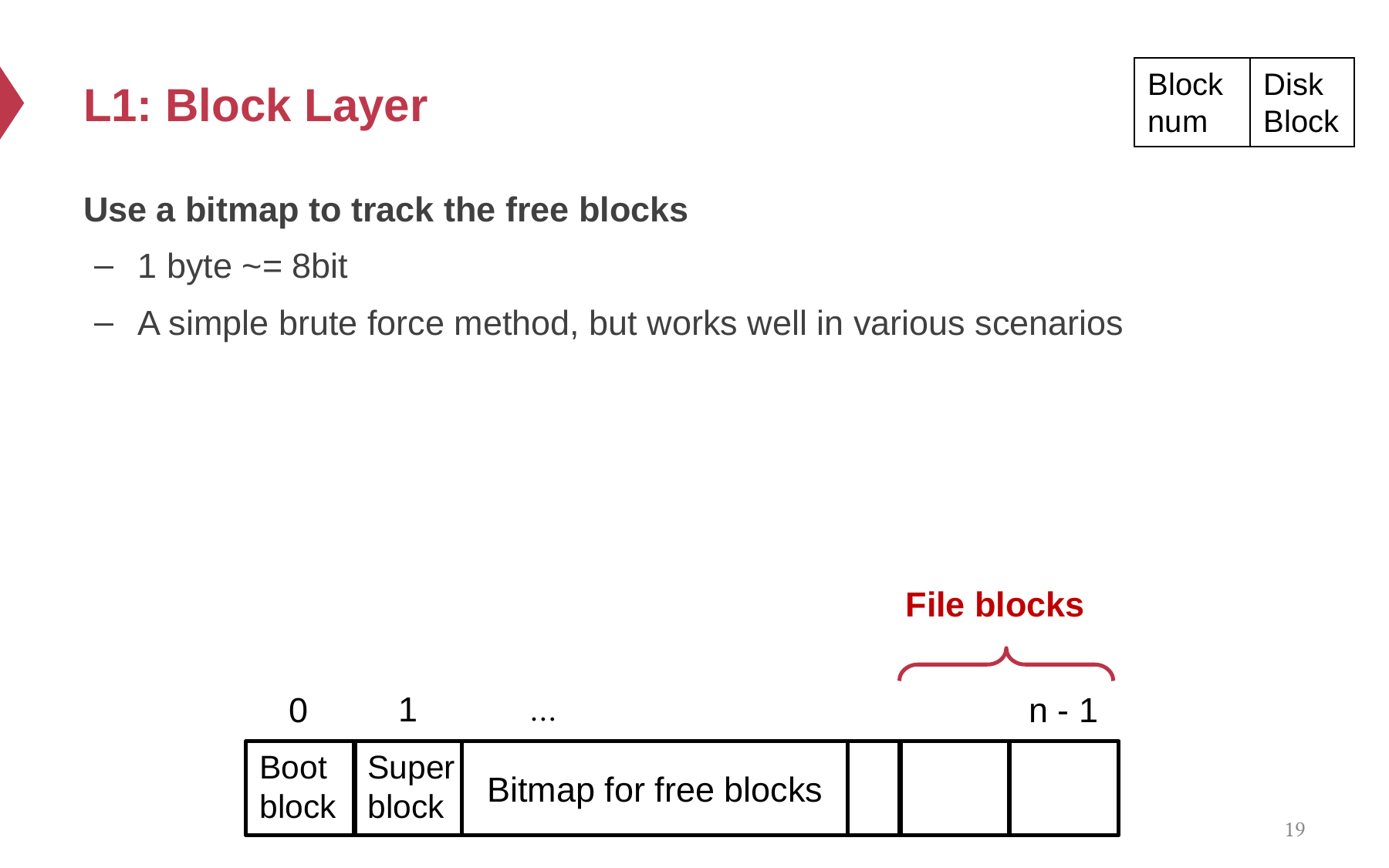

引导块、超级块、空闲位图和文件块布局

图把引导块放在编号 0，超级块放在编号 1。超级块记录块大小、文件系统规模、空闲空间和 inode 管理信息。挂载时，内核先读取这些信息，再找到其他数据区域。各区域的位置由文件系统格式规定。

再用一个 64 块的简化布局理解各区域怎样共同工作：

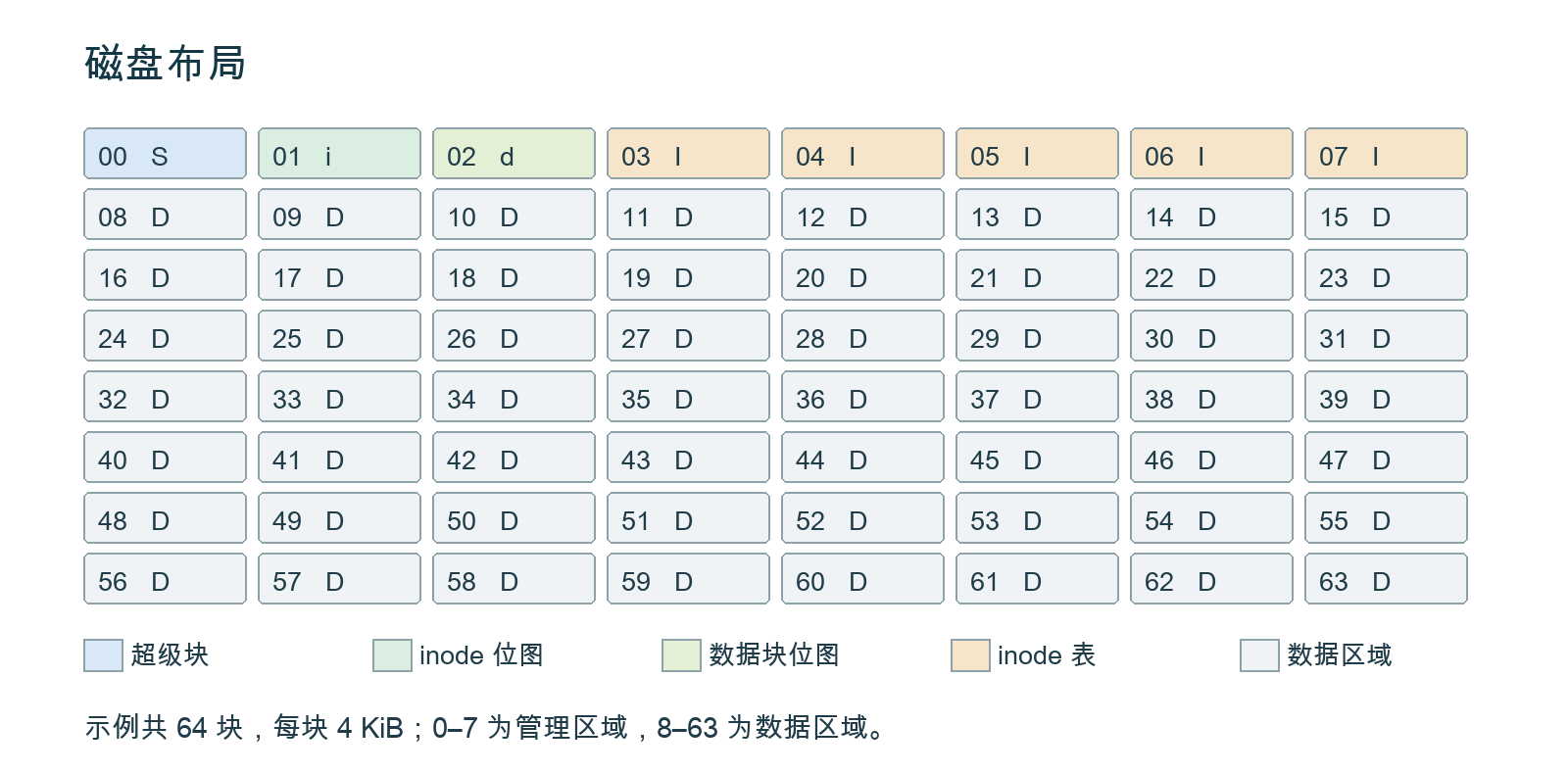

64 块文件系统中的超级块、位图、inode 表和数据区域

这个格式把超级块放在 0，inode 位图放在 1，数据块位图放在 2，inode 表使用 3 至 7，数据区域使用 8 至 63。每个区域的位置都是该示例格式的约定，挂载时按对应布局读取。

inode 位图管理文件记录，数据块位图管理数据空间，两种分配可以独立耗尽。若这个示例每条 inode 为 256 B，五个 4 KiB 块共容纳 $5\times4096/256=80$ 条 inode，数据区域容量为 $56\times4096=224$ KiB。实际可创建的用户文件数还要减去根目录等已经使用的记录。

空闲位图

位图把一组是或否的状态压缩成二进制位。若第 7 位代表块 7，把它设为 1 就表示块 7 已占用。分配块时必须同时维护“块已占用”和“文件引用了这个块”两份信息，否则可能出现两个文件使用同一块，或空间被占用却找不到所属文件的情况。

位图用一位表示一个块的分配状态。一字节能表示八个块。假设有 $2^{30}$ 个 4 KiB 块，总容量为 4 TiB，则完整位图约为：

$2^{30}/8=2^{27}\ \text{B}=128\ \text{MiB}$

假设 0 表示空闲、1 表示已分配。分配器找到空位后将它改为 1，再把块号记入文件索引；释放这个块时，将对应位改回 0。

位图、文件块索引等更新还需要协调。若先把仍被引用的块标为空闲，它可能再次分给另一个文件；若故障后两份元数据不一致，就需要恢复机制。空闲块列表也可以记录尚未分配的块，分配器从列表中取出块号，释放时再放回。

扫描位图时，可以一次读取一个 64 bit 的字。若第 j 个字中第 k 个 bit 为空闲位，且编号从 0 开始，对应块号为 64*j+k。全为 1 的字可以直接跳过；对其余字，用按位运算找出一个空位，再在受协调的分配过程中占用它，避免两个请求同时取得同一块。

练习：文件系统有 $2^{28}$ 个 4 KiB 块，每块用一个 bit 记录是否空闲。位图需要多少空间？它与这些块的总容量之比是多少？

解答：

位图大小为 $2^{28}$ bit，除以 8 得到 $2^{25}$ B，即 32 MiB。这些块共占 $2^{28}\times2^{12}=2^{40}$ B，即 1 TiB。

位图与块容量的比值为 $1/(8\times4096)=1/32768$ ，约为 0.00305%。这里一块对应一个 bit，换算成字节时需要再除以 8。

文件偏移

思考题：inode 应保存在哪里？如果 inode 的块号数组只能容纳固定数量的入口，文件继续增长会遇到什么限制？

解答：

inode 和索引块也保存在文件系统的磁盘空间中，通过已保存的布局记录定位。若只容纳 N 个直接数据块号、每块 C 字节，就只能直接描述 $N\times C$ 字节；例如十个 4 KiB 块为 40 KiB。可以把更多块号放进间接索引块，再用二级、三级索引扩展范围。

inode（索引节点）是一份文件管理记录。目录中保存的文件名先找到 inode 号，系统再按这个编号取得 inode。比如 inode 9 的块索引为 [61,44,15]，表示文件的第 0、1、2 个逻辑块分别保存在设备块 61、44、15。逻辑块编号描述文件内的位置，设备块号描述存储设备上的位置。

这份记录还包含文件大小、类型、权限、所有者、时间戳和链接计数。文件名保存在目录项中，一个 inode 可以由多个名称指向。

设块大小为 $C$ ，文件偏移为 $o$ ，则：

$q=\left\lfloor o/C\right\rfloor,\qquad r=o\bmod C$

$q$ 是文件内逻辑块索引， $r$ 是块内偏移。文件层通过 inode 把 $q$ 换成设备块号 $b$ ，再读取 $b$ 中的字节。文件长度、索引范围、未分配块和 I/O 错误都要另外检查。

文件大小记录有效字节数，已分配块的总容量则可能更大。例如 5000 B 的文件使用两个 4 KiB 块，共有 8192 B 容量，第二块只需要保存最后 904 B 内容。读取到文件末尾后返回结束；扩容与稀疏文件还需要按相应分配规则处理。

多级索引

指针在这里保存一个块号。数据块存文件内容，索引块存更多块号。一级间接索引先找到一个索引块，再取出其中的数据块号；二级索引先找到另一组索引块，再从其中找到数据块。每增加一层，都能让固定大小的 inode 描述更多数据位置。

inode 空间有限。如果假设只存十个直接块号、每块 4 KiB，则只能描述 40 KiB 数据。间接块可以继续存块号，从而扩展可寻址范围。

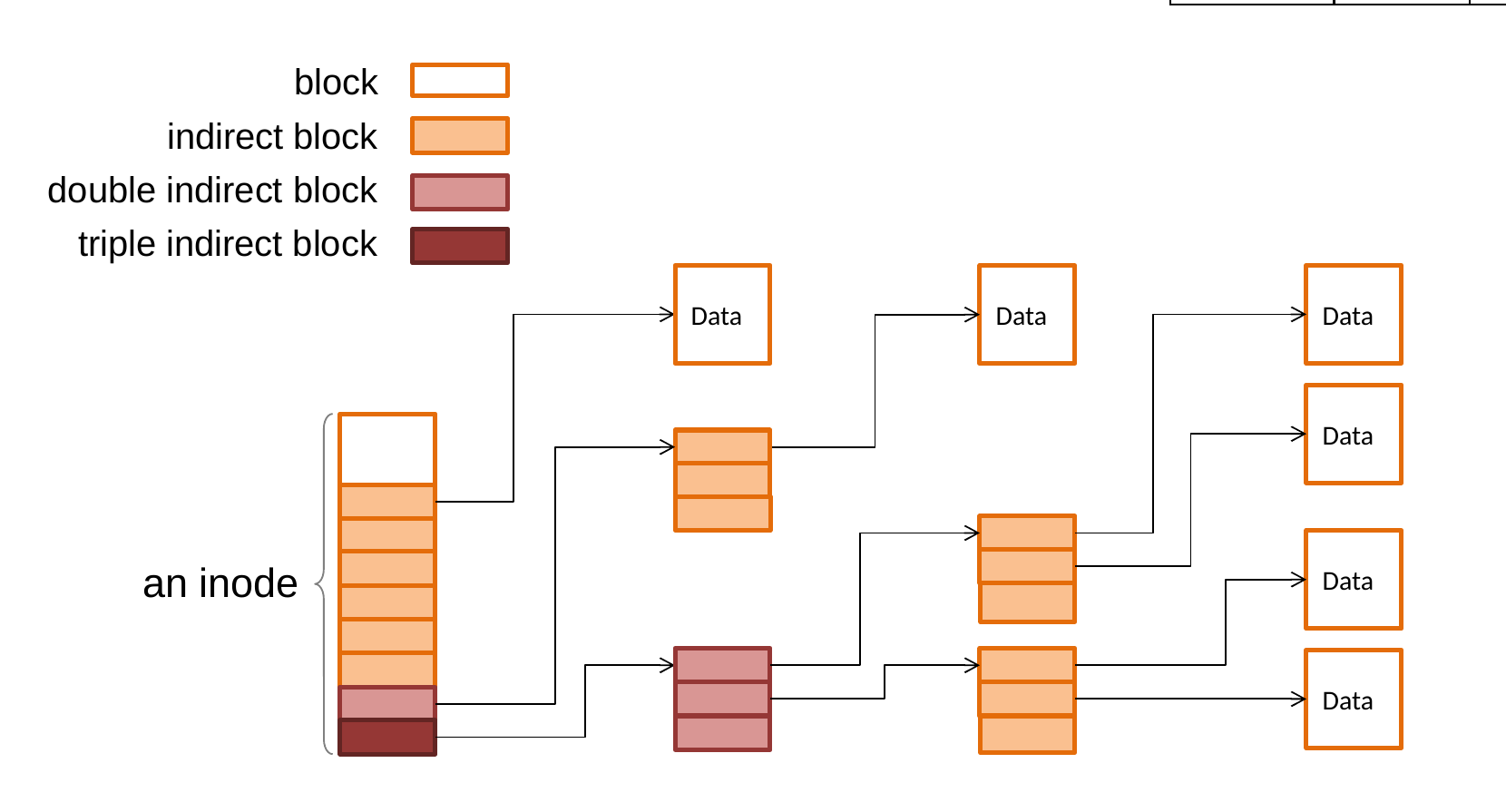

inode 的直接与多级间接索引

左侧是 inode，右侧 Data 框才存文件内容。直接指针一步到数据；一级间接指针先读一个索引块；二级和三级各再增加一层。索引层数越多，可描述的数据块越多，冷缓存下的定位读取也可能更多。

假设块为 4 KiB、每个块号 4 B，一个索引块可放 $K=4096/4=1024$ 个指针：

一个入口的形式	可覆盖数据块数	本例覆盖数据容量
直接	1	4 KiB
一级间接	$K$	4 MiB
二级间接	$K^2$	4 GiB
三级间接	$K^3$	4 TiB

表中容量按 4 KiB 块和 4 B 块号计算。小文件可以只使用直接数据块，文件变大后再分配间接索引块。读取时还要考虑目录、inode 和索引块是否已在缓存中，这会影响实际磁盘访问次数。

再计算一种使用 8 B 块号的结构。inode 中有六个直接入口、一个一级间接入口和一个二级间接入口。一个索引块能放 $4096/8=512$ 个块号，因此各部分可覆盖：

入口	数据容量
六个直接入口	$6\times4\ \text{KiB}=24\ \text{KiB}$
一个一级间接入口	$512\times4\ \text{KiB}=2\ \text{MiB}$
一个二级间接入口	$512^2\times4\ \text{KiB}=1\ \text{GiB}$

这八个入口本身只占 8*8=64 B，能够通过额外索引块描述约 1 GiB 以上的数据。64 B 只计算这些入口，inode 的类型、大小、权限等字段还要占空间；索引块也需要另外分配。继续增加索引层数，可以扩大寻址范围，同时增加定位过程的层次。

磁盘格式决定块号与 inode 字段的长度。处理器是 64 位，仍可以使用 4 B 的磁盘块号字段；计算容量时需要明确本例使用的字段宽度。

inode 编号

inode 表可以看作一组固定格式的记录。知道表的起始位置、每条记录多长和编号，就能定位记录。例如每条长 128 B，编号 9 的记录在按 0 编号的表中距离起点 $9\times128=1152$ B。实际格式会规定编号起点和记录布局，查找时按相应规则计算。

inode 表可以放在固定区域，以编号查表：INODE_NUMBER_TO_INODE(num) → inode_table[num]。系统也要记录哪些 inode 已使用，可以采用空闲列表或位图。其他文件系统还可能把 inode 分组存放。

前三层已经能按 inode 号与偏移访问数据，但用户需要字符串名称，下一层由目录保存这份映射。

预先划定 inode 表的格式，还限定了可用 inode 数量。创建许多空文件时，即使它们没有分配文件数据块，每个文件也需要 inode 和目录项。inode 用完后，系统无法继续创建新文件，数据区域却可能还有大量空闲。

在 Linux 上，可以分别用 df -h 查看空间、df -i 查看 inode 使用量。硬链接增加目录项而继续引用已有 inode，目录和符号链接通常需要自己的 inode。格式化时还要结合大文件、海量小文件等负载安排管理空间。

inode 的长度由格式和创建参数决定。ext4 用超级块字段记录 inode 大小，常见配置为 256 B；示意图也可以假设 1 KiB，但计算时要始终使用相应的假设。ext4 inode 文档说明了编号、大小和字段布局。

思考题：inode 表必须是一段固定的连续区域吗？设计一种其他布局，并说明怎样从 inode 号找到记录、怎样管理空闲 inode。

解答：

可以将 inode 分组存放。设编号从 0 开始、每组 G 个记录，则组号为 $\lfloor num/G\rfloor$ ，组内位置为 $num\bmod G$ 。布局记录给出该组的起点，结合记录长度定位 inode；每组的位图或空闲列表记录可用编号。编号到组的关系和布局信息还需要可靠保存，以便挂载和恢复。

目录查找

目录是由目录项组成的文件，例如 programs → 7。查 programs 时，系统在当前目录的内容里寻找这个名称，得到编号 7 后再访问 inode 7。路径每多一层目录，就要继续做一次这样的转换。目录中的名字由其所在目录限定，同名文件可以分别位于不同目录。

思考题：文件名到 inode 号的对应表可以保存在哪里？系统怎样用普通块存储机制读取目录内容？

解答：

名称到 inode 号的对应关系保存在目录项中。目录本身也有 inode，它指向存放目录内容的数据块。系统读取这些块，按目录项格式解析名称和编号，比较名称后得到目标 inode 号，再访问目标文件的管理记录。

目录也通过 inode 和数据块保存内容，inode 的类型标记为 DIRECTORY。它的数据由目录项组成，每项记录一个名称及其对应的 inode 号。系统按目录项格式读取这些内容。

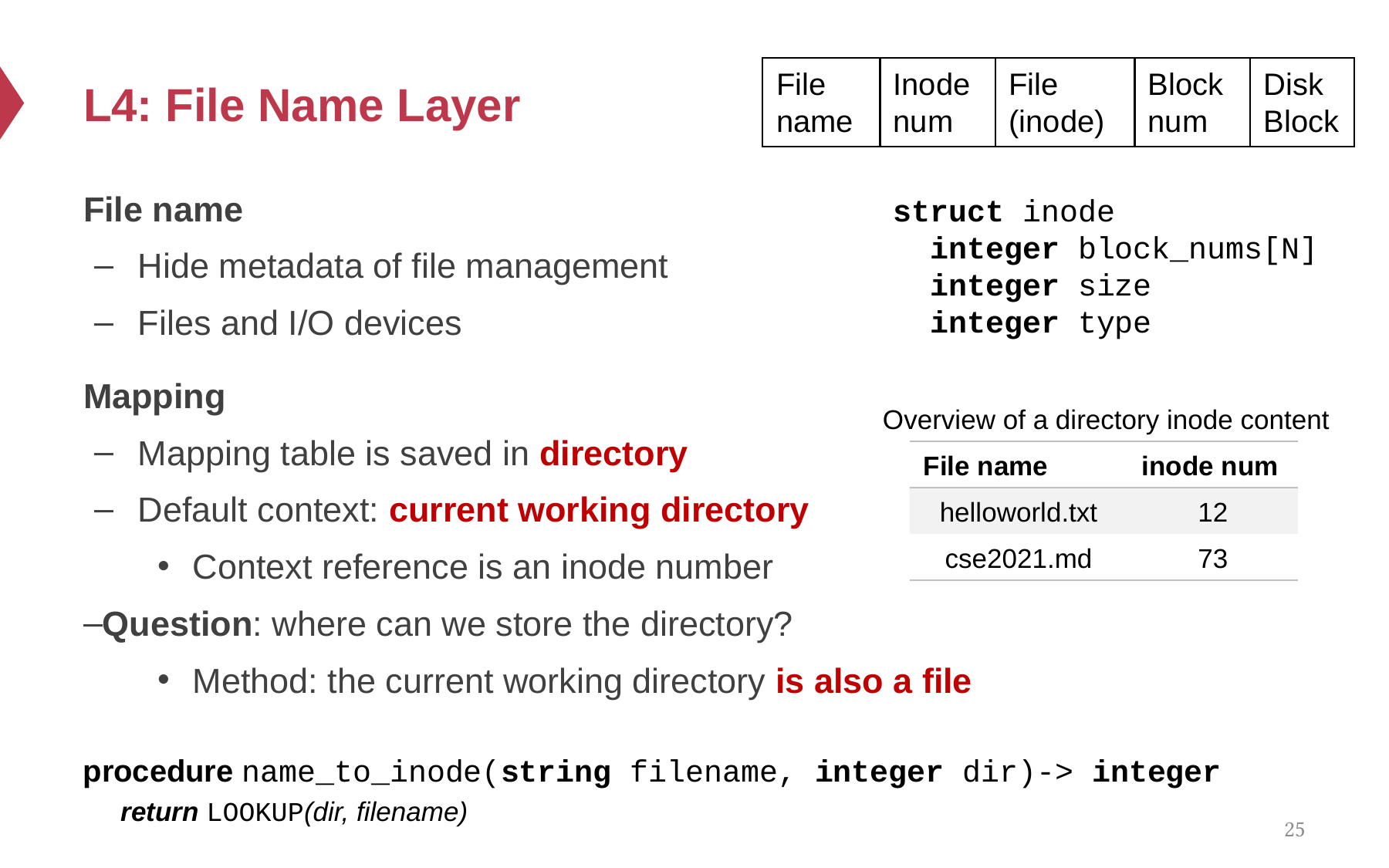

给定目录内的文件名到 inode 号映射

图中 helloworld.txt 对应 inode 12，cse2021.md 对应 inode 73。查找后者时，系统先确认当前 inode 是目录，再读目录块并逐项比较名字。找到后，用 73 查询 inode 表，取得文件大小和数据块索引。在另一个目录中，同样的名字可以对应另一个文件。

思考题：Unix V6 的文件名最多占 14 B，这个限制由什么布局决定？按字节计数有什么含义？目录中有很多文件时，逐项扫描会出现什么问题？

解答：

V6 一个目录项占 16 B，其中 inode 号占 2 B，名称空间剩 14 B。限制按编码后的字节数计算；假设用 UTF-8，四个常用汉字占 12 B，五个占 15 B，后者超出该空间。目录项很多时，逐项比较会增加 CPU 和磁盘读取工作，可以分目录或使用目录索引改善查找。

这里的 LOOKUP 逐项扫描目录。文件很多时，查找会变慢，可以通过分目录或建立索引来改善。Unix V6 使用固定目录项，文件名最多占 14 B；ext4 使用后文介绍的另一种格式。

目录大小

目录数据保存名称与 inode 的对应关系。增加目录项、使用更长名称，会增加所需记录空间；文件自身的内容由其 inode 与数据块保存，不放进父目录项。

思考题：一个目录里有十个 1 GiB 文件，另一个目录里有六千个空文件，哪个目录自身可能更大？文件名变长会怎样影响目录？

解答：

六千个空文件需要六千条目录项，目录自身通常需要更多记录空间。十个大文件的内容虽然总共约 10 GiB，目录只需记录这十个名称与 inode 号。

变长目录项格式还要保存名称字节和对齐填充，名称变长会增加所需空间。目录按块分配，也可能复用原有空槽，因此所需记录量增加时，已分配容量按具体布局变化。

ext4 的常见单个名称长度上限为 255 B，名称字段按字节计数。使用 UTF-8 时，一个常用汉字通常占 3 B。一个路径含有多个目录组件，各组件的名称限制与整条路径的限制分别检查。

目录转储

十六进制用 0 至 9、a 至 f 表示十六个数字，一位对应 4 bit，两位表示一个字节。0x 是十六进制前缀。小端序把整数的低位字节放在前面，例如 34 12 表示 0x1234，其十进制值为 $1\times16^3+2\times16^2+3\times16+4=4660$ 。按这种规则读取每个字段，才能把转储字节还原成编号和长度。

使用 ls -ai temp 观察 inode 号，再用 debugfs 导出目录文件、用 xxd 查看原始字节。图中 . 的 inode 为 7536909，.. 为 7530417。

ls 显示解析后的目录信息；-a 包含通常隐藏的名称，-i 显示 inode 号。debugfs 可以从相应文件系统中导出目录内容，xxd 再按字节打印。导出的普通文件保存相同目录数据字节，它自己的 inode、类型和访问方式则由目标文件系统管理。

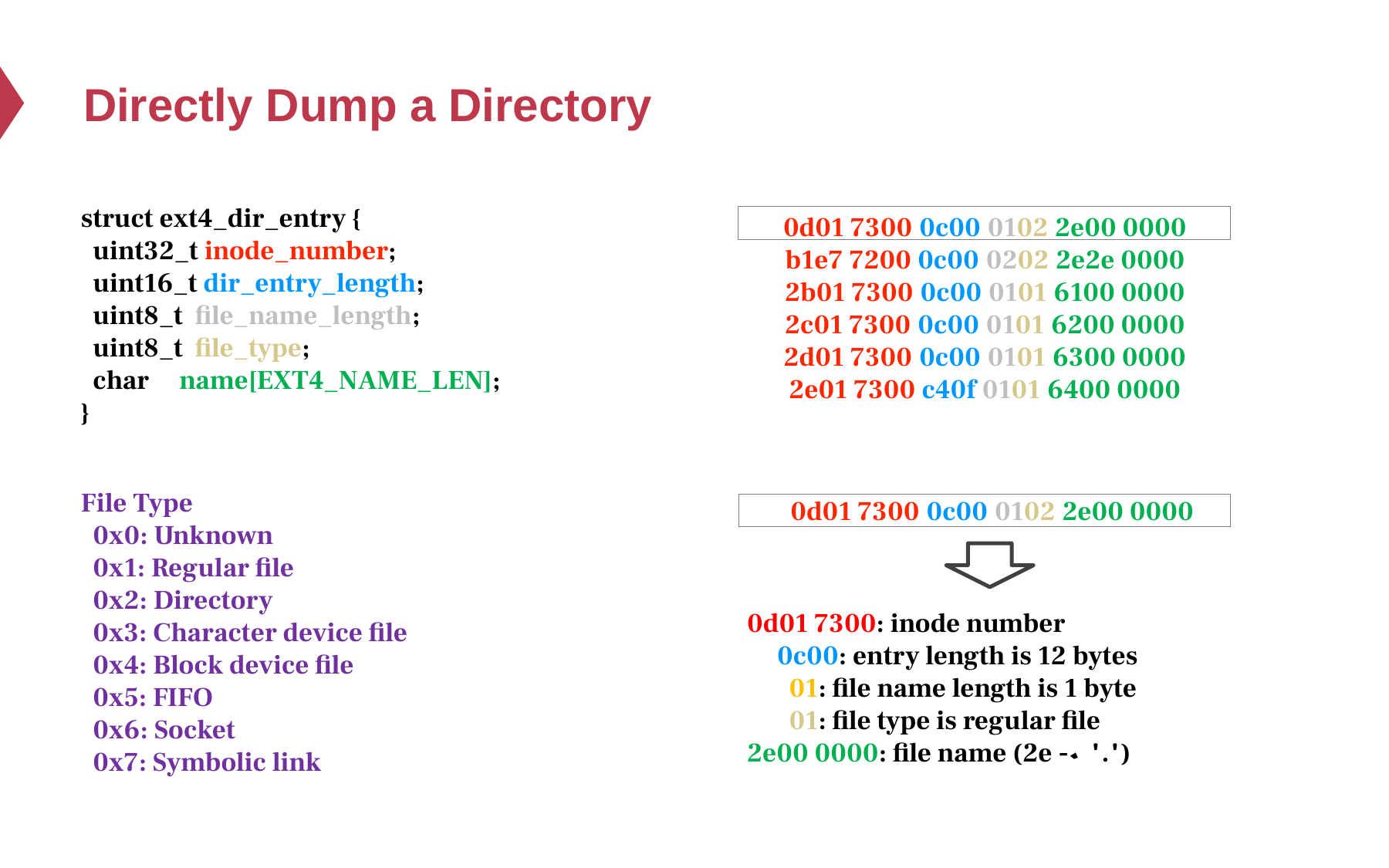

ext4 目录项与十六进制内容

带 file_type 的 ext4 目录项可按下面字段理解：

字段	长度	含义
inode	4 B	目标 inode 号
rec_len	2 B	到下一目录项的步长
name_len	1 B	名称字节长度
file_type	1 B	文件类型码
name	可变	名称字节及必要填充

首项为 0d 01 73 00 0c 00 01 02 2e 00 00 00。小端解释依次得到：

inode 为 0x0073010d = 7536909。
0c 00 表示记录长度 12 B。
01 表示名称占 1 B。
02 表示目录。
2e 是 .，余下字节为该记录内的填充。

下一项从 12 B 后开始，其 inode 字节 b1 e7 72 00 对应 0x0072e7b1 = 7530417，名称为 ..。name_len 记录名称占用的字节数，rec_len 记录跳到下一项需要跨过多少字节。

类型码 1 表示普通文件，2 表示目录，3、4 表示字符设备和块设备，5 表示 FIFO，6 表示 socket，7 表示符号链接，0 表示未知。图中首项的类型字节是 02，所以 . 对应目录；旁边的 regular file 注释需要更正。

名称 a、b、c、d 的 ASCII 字节分别为 61、62、63、64，. 的字节为 2e，.. 连续保存两个 2e。读取下一项时按 rec_len 跳转；name_len 用于取得当前名称。多字节整数按该字段的字节序解释，名称则按原有字节读取。

路径解析

路径由斜杠分隔的名称组成。/ 表示根目录，. 表示当前目录，.. 表示父目录。绝对路径以 / 开头，从根开始；相对路径从进程的当前工作目录开始。解析 programs/pong.c 时，先找 programs，再在它的目录中找 pong.c。

相对路径从当前工作目录开始查找，绝对路径从根目录开始。这个例子中，根目录的 inode 号是 1，根的 . 和 .. 都指向自身。

路径查找需要一个已知起点。挂载信息与文件系统格式确定根目录对象，开头的 / 表示选取进程看到的根。示例规定根 inode 为 1，ext4 的根 inode 通常为 2；实际解析按所挂载的格式进行。

登录后通常以 HOME 作为初始工作目录。根目录为绝对路径提供共同起点，使不同用户可以指向同一文件位置；能否访问仍由权限等规则决定。

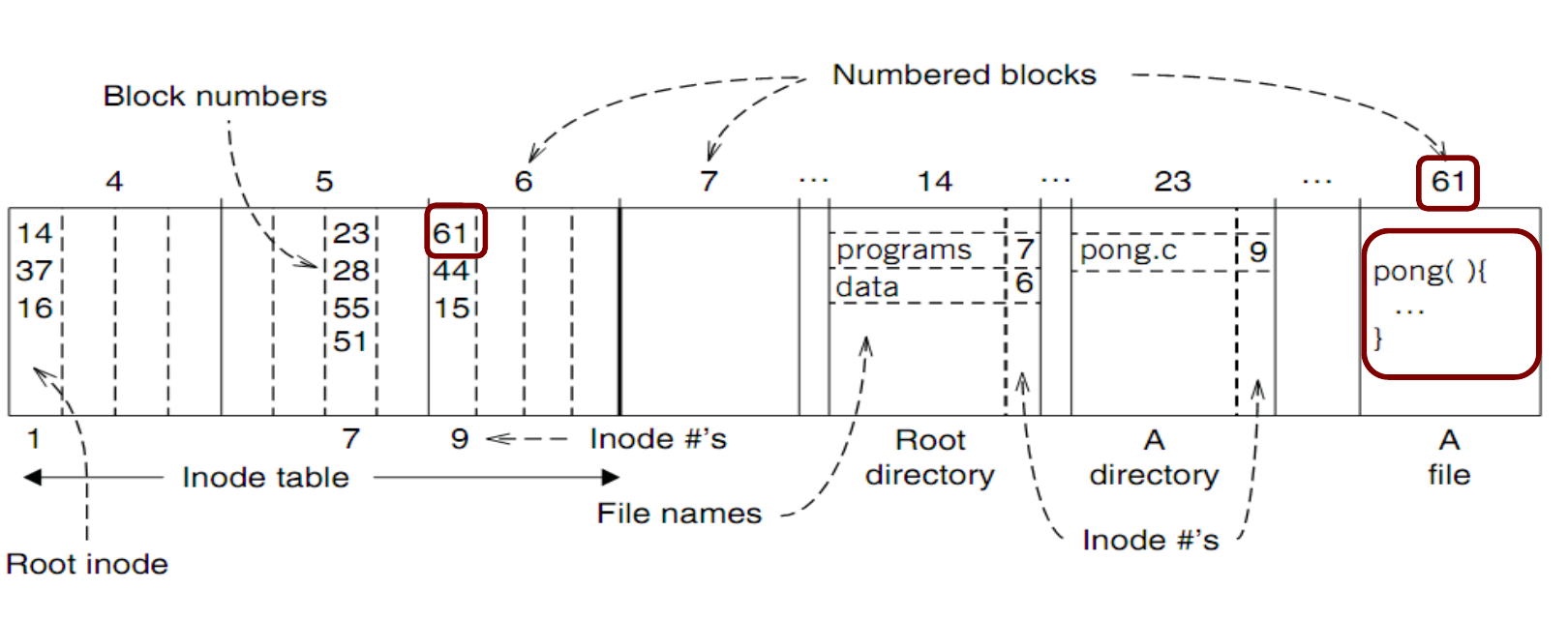

解析 /programs/pong.c 并读取其数据块

按图中的逐帧过程：

从根 inode 1 取得根目录块，图中先查块 14。
在根目录项中找到 programs，得到 inode 7。
读取 inode 7 所指向的目录内容，图中先查块 23。
找到 pong.c，得到 inode 9。
读取 inode 9 的大小与索引，数据块依次为 61、44、15。
根据文件偏移选择相应块，并在块内取所需字节。

假设每块为 4096 B，读取偏移 5000，则 $q=1$ 、 $r=904$ 。系统读取第二个数据块 44，从块内偏移 904（从 0 计数）处取内容。虽然 61、44、15 在磁盘上分散存放，应用仍可按连续文件偏移读取。

硬链接

链接计数记录有多少目录项直接指向同一个 inode。硬链接增加一个名称，因此计数增加；unlink 删除一个名称，因此计数减少。已打开的 fd 还保留文件引用，只有名称和打开引用都不再使用这个对象时，系统才回收其存储空间。

link("a.txt","b.txt") 增加一个目录项，让两个名称指向同一 inode。两者地位相同，通过其中一个名称修改内容，另一个名称也读同一文件。

假设 inode 25 原来只有 a.txt，链接计数为 1；增加 b.txt 后为 2。执行 unlink("a.txt") 后，计数降为 1，b.txt 仍可访问。最后一个名称删除后，系统还要等已打开的文件引用释放，再回收 inode 和数据块。

硬链接通常只允许在同一文件系统内创建。系统也通常禁止用户给目录创建硬链接，以避免目录形成环。

执行 LINK("Mail/inbox/new-assignment","assignment")，给同一文件增加短名称 assignment。两个目录项指向同一个 inode，删除其中一个名称后，另一个仍可访问文件。

思考题：目录硬链接形成环后，删除根目录到 a 的入口，inode 25 的链接计数仍为 1，会发生什么？为什么删除目录前需要处理其中的文件和子目录？

解答：

环内仍有目录项指向 inode 25，所以链接计数保留为 1；根入口删除后，用户又无法从根沿路径进入这组对象，仅靠链接计数难以回收其占用。删除目录前要处理子项，避免留下无法通过目录路径管理的内容；rmdir 通常要求目录已空，递归删除则先遍历并移除子项。

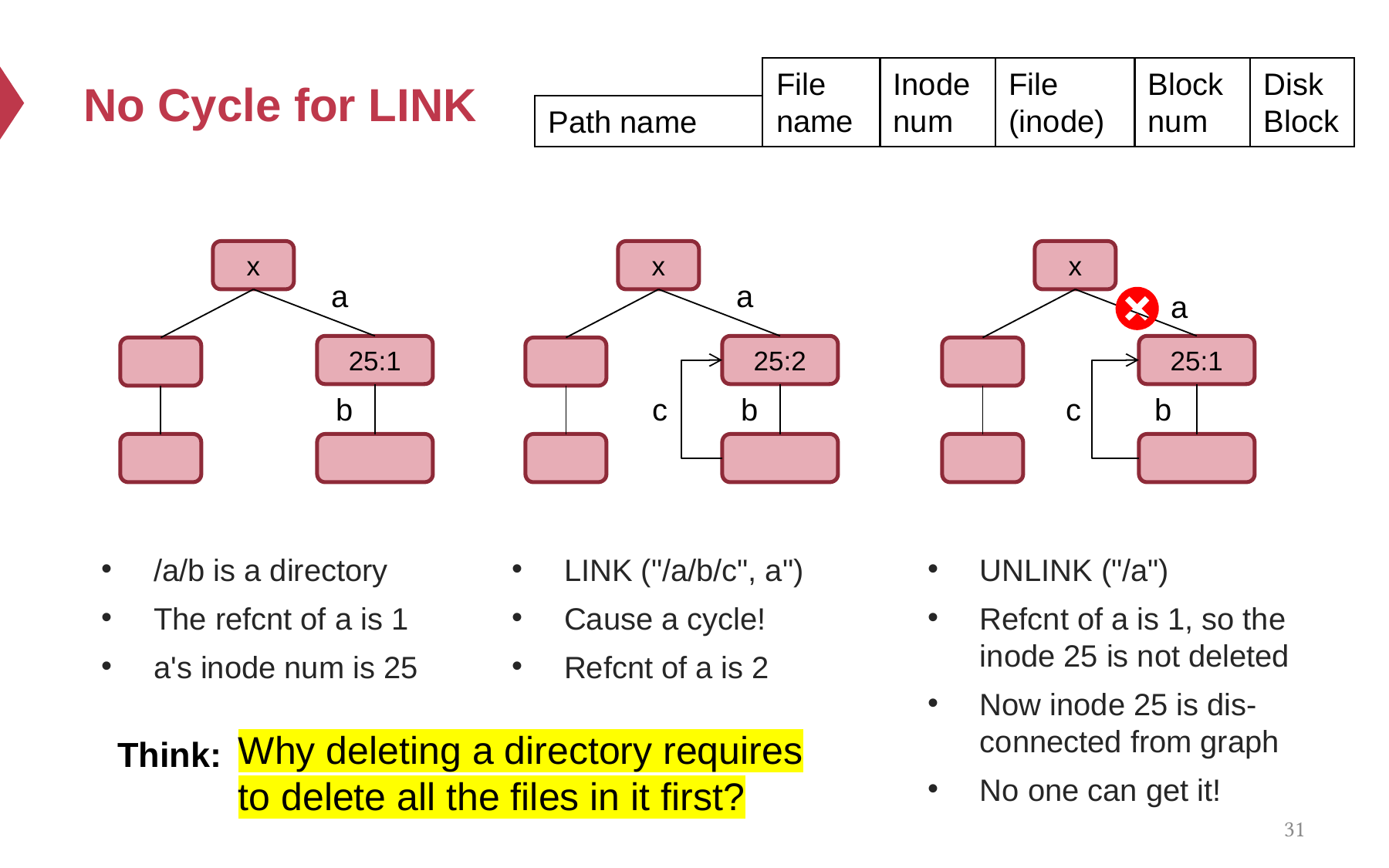

目录硬链接形成环后，删除根入口留下不可达引用

这个环的示例省略了系统维护的目录项计数，用来观察新增的环形引用。典型 Unix 目录的链接计数常为 2+直接子目录数：父目录中的名称和自身的 . 提供基本引用，每个子目录的 .. 再引用父目录。具体文件系统特性可能调整计数方式，管理这些关系的是文件系统。

重命名

保存新内容时，程序可以先写出临时文件，再让正式名称指向它。对其他程序来说，这个名称应当完整地指向旧文件或新文件。恢复还需要知道保存过程做到哪一步，因此名称替换、日志记录和磁盘同步要一起安排。

保存文件时可以使用临时名称 .a.txt.swp 和正式名称 a.txt：先把新内容写到临时文件，再用它替换正式文件。下面分析两种操作顺序。

思考题：保存时按下面的顺序替换正式文件名。

UNLINK(to_name)。

LINK(from_name,to_name)。

UNLINK(from_name)。

如果机器在第 1、2 步之间崩溃，原路径和临时文件可能各处于什么状态？需要什么保证才能让名称替换呈现完整结果？

解答：

正式名称已经消失，临时名称可能仍在；只有临时内容和目录记录已保存时，才能据此恢复。名称替换应使用相应的原子接口，故障后保留结果还需同步文件及有关目录。目录项和链接计数的恢复过程见改名故障。

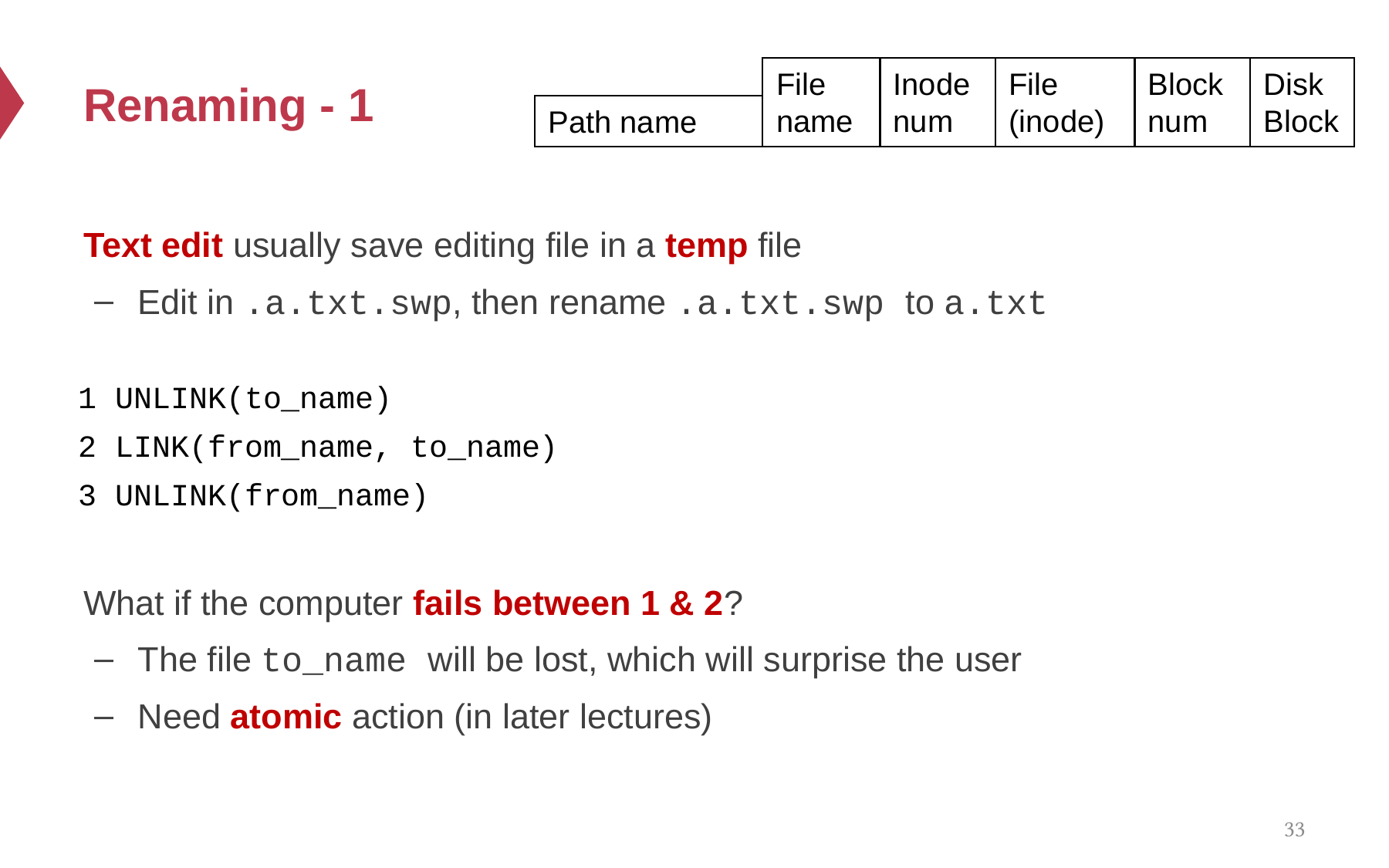

先删除正式文件名，再指向新文件

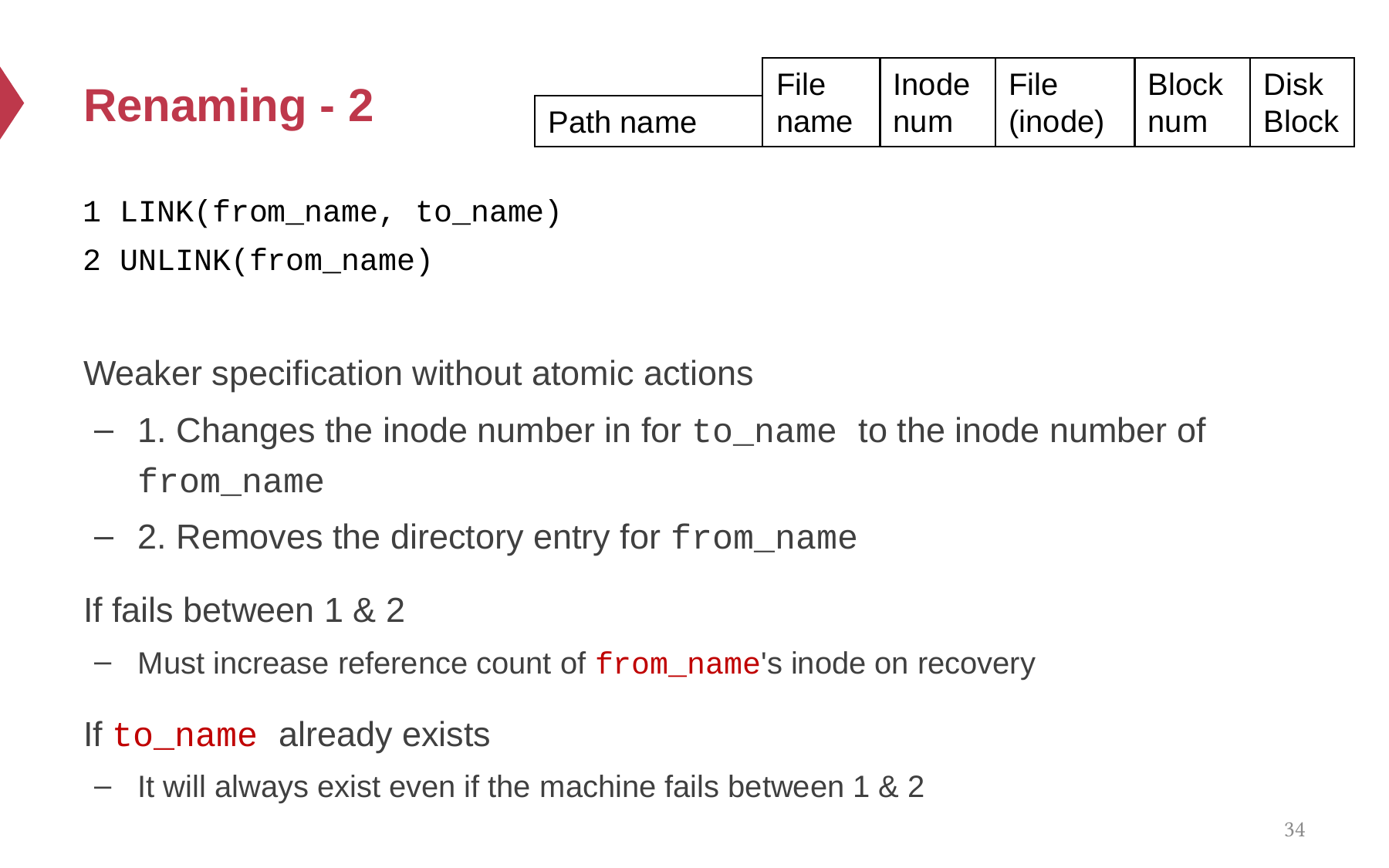

先让正式文件名指向新文件，再删除临时名称

第二种方案先让 a.txt 指向临时文件的 inode，再删除临时名称。两步之间发生故障时，新文件可能同时有两个名字，恢复程序需要检查目录项和链接计数。图中的 LINK(from,to) 用于表示修改名称对应关系；实际调用 link 创建硬链接时，目标名称须尚未存在。

rename 要让其他进程看到完整的名称替换结果。要在断电后保留保存结果，程序还需要按文件系统要求同步文件和目录，并检查错误。恢复程序依据已保存的记录处理中断的操作。

练习：a.txt 与 b.txt 起初是两份不同内容，将 a.txt 移到 b.txt 并覆盖目标。若先删除 b.txt，尚未建立新名称就发生故障，重启后看到了什么？完整旧状态和完整新状态分别是什么？

解答：

完整旧状态有两份文件，a.txt 和 b.txt 各保留自己的内容。完整新状态只有 b.txt，内容为原 a.txt 的内容。

只完成删除目标这一步时，可能只剩 a.txt，旧 b.txt 已经丢失。若先原子替换 b.txt 的绑定、再删除 a.txt，中间状态又可能让两个名称指向同一新内容。要让整个改名操作恢复为完整结果，需要对应的原子更新与日志恢复机制。

符号链接

符号链接保存一段路径文字。读取链接自身，可以得到这段文字；正常打开链接时，系统把文字当作新路径继续查找。绝对目标路径从根解析，相对目标路径从链接所在目录解析。例如 docs/link 保存 ../data/a.txt 时，查找从 docs 出发，再去它的父目录下寻找 data/a.txt。

符号链接有自己的 inode，保存目标路径字符串；访问它时按字符串继续查找。硬链接则直接绑定目标 inode。

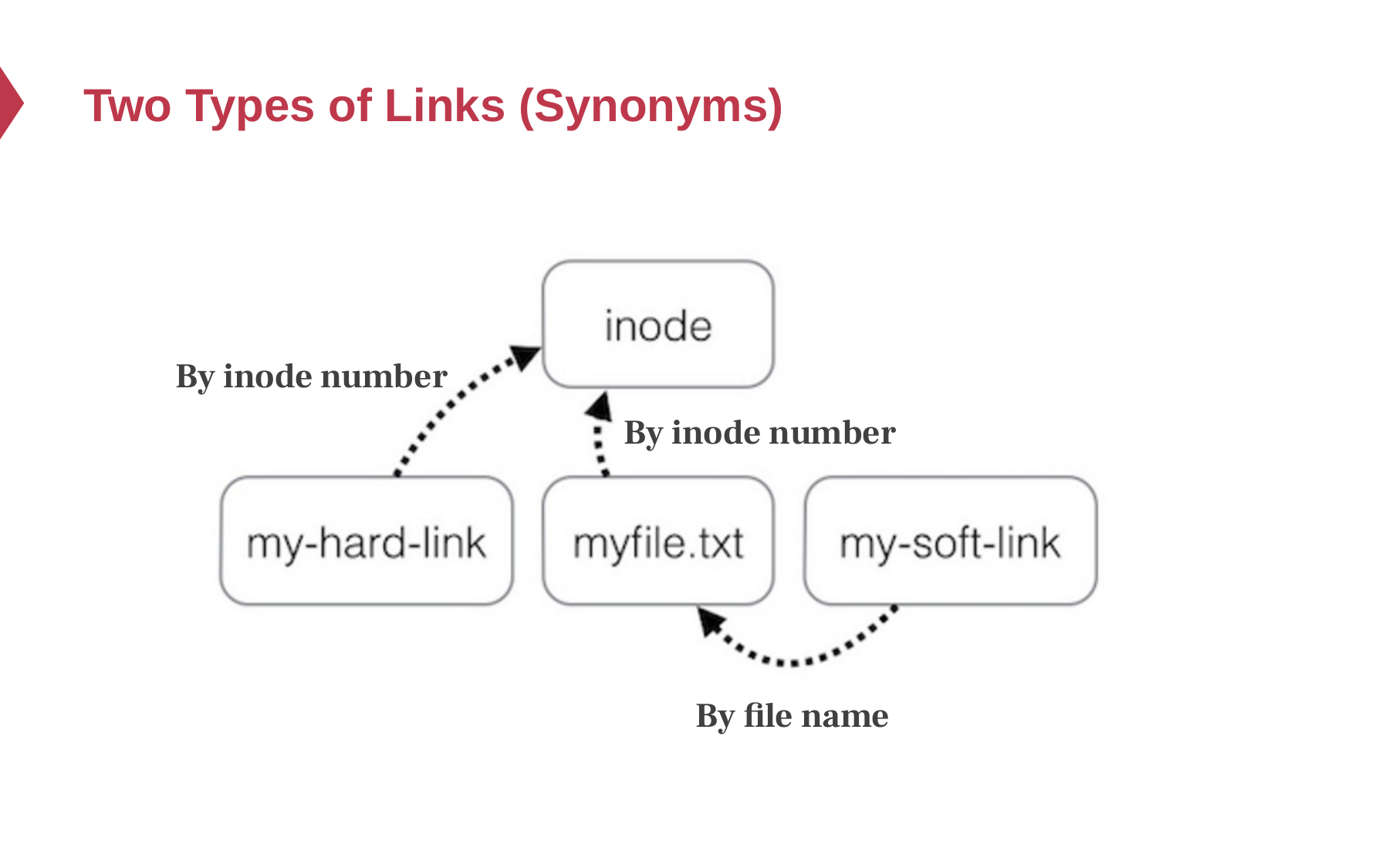

硬链接与符号链接的不同指向方式

图中 myfile.txt 与 my-hard-link 都直接到同一 inode，my-soft-link 先指向目标名字。因此目标改名或消失时，符号链接可能悬空；它可以指向跨文件系统的路径，也可以指向目录。符号链接链条可能成环，解析过程必须限制遍历或检测错误。

练习：执行 ln -s /tmp/abc s-link 后，ls -l 显示链接大小为 8。8 表示什么？目标文件暂时不存在时，readlink s-link 与 cat s-link 各返回什么？随后创建目标，原链接能否使用？

解答：

8 是链接自身保存的路径字符串 /tmp/abc 的字节数： $1+3+1+3=8$ 。readlink 返回这段路径；cat 跟随路径找目标，目标不存在时报告找不到文件。随后在同一路径创建目标，原链接即可解析并读取新内容，链接字符串本身无需改写。

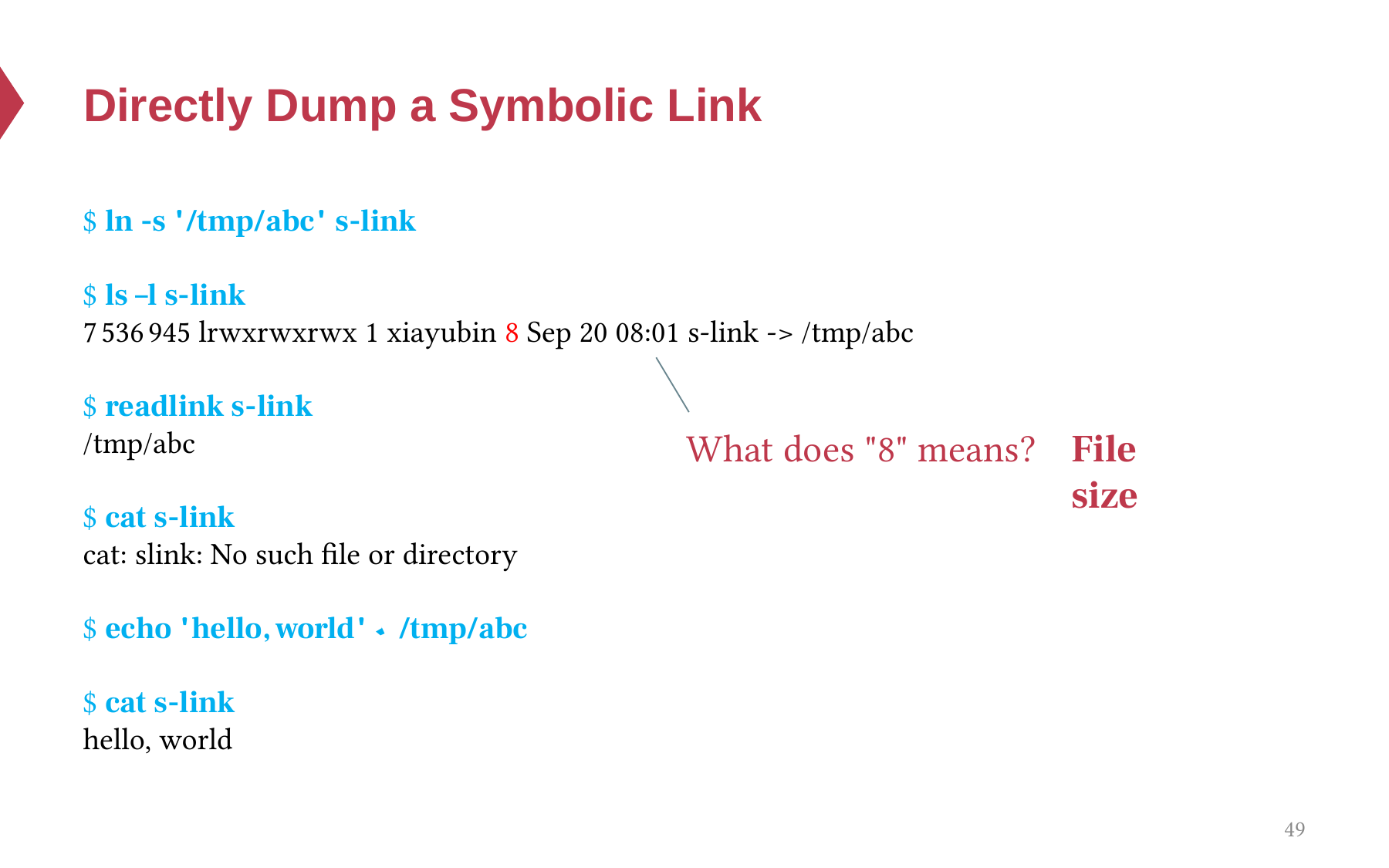

目标尚不存在时创建链接，再创建目标并读取

图中后来向目标写入 hello, world，再通过原链接即可读到这些字节。短路径还可以直接存入 inode；链接自身保存路径字节，其存放方式由文件系统格式决定。

路径上下文

shell 是接收并执行命令的程序，cd 修改当前工作目录，pwd 显示当前路径。逻辑路径保留用户进入目录时使用的名称；物理路径沿文件系统实际的目录关系解析。通过符号链接进入目录后，shell 可以保留链接名称，也可以展示解析后的目标路径。

练习：根目录中的 /CSE-web 指向 /Scholarly/programs/www。从根目录开始，使用 bash 默认的逻辑路径处理，先执行 cd CSE-web，再执行 cd ..，当前目录是什么？若使用 cd -P ..，结果又是什么？

解答：

默认逻辑路径处理保留 /CSE-web 这个名称，cd .. 去掉它的最后一部分，所以回到 /。物理路径解析后的目录是 /Scholarly/programs/www，使用 cd -P .. 后进入 /Scholarly/programs。两次操作分别按 shell 保存的逻辑路径和实际目录关系寻找父目录。

操作模式	进入后看到的位置	随后进入父目录
逻辑路径，`pwd`、逻辑 `cd`	`/CSE-web`	`/`
物理路径，`pwd -P`、`cd -P ..`	`/Scholarly/programs/www`	`/Scholarly/programs`

PWD 保存当前的逻辑路径，OLDPWD 保存上一次改变目录前的位置，用于 cd - 等操作。物理路径处理依据实际目录关系，两种表示各自保留相应上下文。

文件名

从名称到内容的关系可以逐步读：a.txt 所在目录给出 inode 号，inode 给出文件大小和块索引，块索引给出设备块号。改名改变目录项，硬链接增加目录项，修改文件内容更新数据块；这些操作修改的记录各有位置。

目录项保存文件名和 inode 号，inode 再记录文件属性和数据块位置。多个硬链接可以给同一个文件多个名字。目录保存这些对应关系，子文件的内容保存在各自的数据块中。

读取文件时，可以沿“路径 → 目录项 → inode 号 → inode → 块号 → 数据”追踪整个过程。创建、链接和删除会修改其中的记录；权限检查、缓存和故障恢复也围绕这些记录进行。

文件属性

inode 保存的数据块索引之外，还包含访问控制与时间信息。UID 表示所有者的用户编号，GID 表示所属组的编号，mode 保存类型与权限。内核结合进程的用户、所属组和打开方式检查访问。

常见权限按所有者、组成员、其他用户分成三组，每组用 r、w、x 表示读取、写入和执行，数值分别为 4、2、1。例如 755 表示所有者拥有 4+2+1=7，组和其他用户拥有 4+1=5。对目录，x 表示搜索并穿过该目录；创建子项通常还需要父目录的写入权限。

读取一个文件时，需要能穿过路径中的目录，并具备目标文件所需权限。所有者、组和其他用户的权限是相应检查条件，完整系统还会处理 ACL 等附加访问规则。

时间属性

字段	记录的时间	典型变化
atime	最近访问内容的时间	读取时按访问时间策略更新
mtime	最近修改内容的时间	写入或截断内容时更新
ctime	最近改变文件状态的时间	修改权限、所有者、链接数或内容时更新

创建文件时初始化有关时间；读取主要涉及 atime，修改内容通常同时影响 mtime 和 ctime。chmod 改权限、chown 改所有者、增加硬链接改变链接数，都会涉及状态变化时间。ctime 记录这些状态变化，创建时间若由系统提供，则通过相应的独立字段表示。

open 负责找到对象并建立打开记录，实际读取内容时再依据策略处理访问时间。文件以只读方式打开，仍可能由内核更新访问元数据；应用没有因此取得修改文件内容的权限。stat 手册说明了这些属性的含义。

访问时间

按每次读取都更新时间，会给大量读取增加元数据工作。内存缓存可以合并一些修改，挂载策略还可以调整访问时间的更新条件：

策略	访问时间处理
strictatime	按严格访问时间规则更新
noatime	抑制读取引起的自动 atime 更新
relatime	满足相对 mtime、ctime 或经过规定时间等条件时更新
lazytime	先在内存记录时间变化，按同步及其他规定条件持久保存

“关闭时再写一次”可以作为理解批量持久化的简化方案，但实际接口要分别说明更新了什么、何时保存以及崩溃后可能失去哪些时间变化。mount 手册给出了这些策略的具体条件。

思考题：只读操作为什么也可能产生磁盘写入？把一万次访问时间更新合并后，还要考虑什么？

解答：

读取可以更新 inode 的 atime，脏元数据随后可能写回磁盘。缓存与访问时间策略会改变更新频率，所以实际设备写入量要结合这些条件计算。

合并写入能减少 I/O，也需要规定故障时允许丢失多少尚未持久化的时间信息。noatime 抑制访问更新，lazytime 延迟持久保存，它们各有自己的语义。

打开记录

一个文件可以被打开多次。inode 保存文件本身的属性和位置；打开记录保存本次打开的方式与读写游标；进程的 fd 表保存“本进程的编号指向哪份打开记录”。

这条访问关系为：

进程的 fd → 内核打开记录 → 文件 inode → 数据块

打开记录常称为 open file description。教材中的系统 file table 可以帮助理解这些记录之间的关系，实际内核可以用动态对象等方式组织它们。fd 是进程交给内核查询的编号，使用时还要检查它是否有效、打开方式是否允许相应操作。

独立打开产生独立游标，fork 后父子进程共享打开记录

A 与 B 分别 open 同一个文件，取得各自进程中的 fd 3。A 指向记录 115，B 指向记录 116，两份记录最终都指向 inode 9。即使两个 fd 的数值相同，它们也分别由各自进程的表解释。

B 调用 fork 创建子进程 C，C 继承 B 的 fd；两者共同引用记录 116。对该记录的打开引用数变为 2，游标和有关打开状态由两者共同使用。fork 手册规定了这种继承关系。

练习：记录 115 与 116 的游标最初都为 0。按 A 读 10 B、B 读 10 B、C 读 5 B 的顺序执行，忽略错误与文件末尾，游标分别怎样变化？

解答：

A 读取后，记录 115 的游标变为 10，记录 116 仍为 0。B 读取后，记录 116 变为 10；C 随后从位置 10 读取 5 B，把同一记录的游标推进到 15。A 的游标仍为 10。

两次独立 open 各自建立游标，fork 继承的描述符共同引用一份游标。同一进程中的 dup 也可以让多个 fd 引用同一打开记录。

打开引用数与 inode 的硬链接计数管理不同关系。close 减少打开引用，unlink 移除目录中的名称引用。最后一个名称移除后，已打开文件仍能被相关 fd 使用；这些引用都结束以后，系统才按规则回收文件。

共享游标可以让多个写入者接续写入，也需要协调执行。使用支持相应语义的 O_APPEND，每次 write 按当前文件末尾定位；若一条日志由多次 write 组成，还要安排记录边界，防止不同记录交错。

同一进程的线程共享 fd 表，频繁并发 open、close 时，分配与释放需要协调。位图等结构可以加快寻找空位，但共享表的竞争仍可能增加成本。实际瓶颈需要通过调用耗时和锁等待等数据判断。

读取文件

继续用 /foo/bar 展开打开与读取。假设 foo 是目录，bar 是普通文件，使用只读打开：

从挂载记录确定根目录，读取它的 inode 与目录数据。
匹配名称 foo，取得 foo 的 inode 号，读取它的目录内容。
匹配名称 bar，取得 bar 的 inode，检查类型、权限和打开条件。
建立打开记录，游标初始化为相应位置，返回 fd。

下一次 read 传入 fd 后，内核从描述符表取得打开记录，再根据游标和 inode 查数据块，组合返回字节，并推进游标。已经完成的名称查找可以通过打开记录继续使用。

例如 bar 有三个逻辑数据块，一次读取可以顺序处理第 0、1、2 块；每一步都把逻辑块号转换成设备块号。目录、inode、索引和数据若已在缓存中，相关步骤可以由缓存提供，所以逻辑访问次数与实际设备 I/O 次数需要分开计数。

磁盘有寻道与旋转等待，频繁在管理区域和数据区域之间访问会增加等待；SSD 的物理机制不同，数据与元数据读取仍有成本。缓存、预读和数据布局可以改变实际访问路径。

创建文件

创建 /foo/bar，需要先定位父目录 foo，并检查在其中创建名称的条件。下面列出有关的逻辑动作，持久化顺序由文件系统的日志和同步协议安排：

位置	需要完成的动作
父目录	找到 foo，检查名称是否存在与创建权限
inode 位图	找到空闲 inode，将它分配给新文件
新 inode	初始化大小、类型、权限、所有者、索引和时间等信息
foo 的目录数据	建立 `bar → 新 inode 号` 的目录项
foo 的 inode	更新有关大小、修改时间和状态变化信息

新普通文件可以从大小 0 开始；建立一个目录名称后，通常具有一个硬链接。暂时还没有文件内容时，可以不分配内容数据块。父目录需要容纳新增目录项，如果原有空间不足，还要分配目录数据块并维护其索引。

之后写入 bar 时，fd 直接找到新文件的打开记录。文件需要增长到新数据块时，再分配数据块、写入内容、记录块指针与文件大小，并更新时间。

整块修改

若某层接口按整个 4 KiB 块读写，而一个 inode 在其中只占 1 KiB，修改这条记录时要保留另外 3 KiB 的内容。可以先读取整块，改动对应的 1 KiB，再写回整块，这称为读改写（read-modify-write）。

位图也有类似要求：占用一个空位时，其他 bit 的分配状态需要保持。已有数据块只修改部分字节时，未修改部分也需要保留。缓存已含有原内容时，可以直接修改缓存；真实设备 I/O 还取决于缓存状态、设备单位和实现方式。

思考题：为什么新 inode 的初始化也可能先读后写？把空闲状态直接放在每条 inode 里，与单独位图相比，会怎样影响查找？

解答：

新 inode 所在块还可能保存其他 inode。先取得整块原内容，再修改目标区域，能够保留其他记录。目标块已经缓存时，可以避免再次从设备读取。

单独位图把分配状态集中在紧凑区域，扫描时只需读取这些 bit。每条 inode 内放一个状态位也能表示空闲，但找到空位可能需要访问许多分散且较大的记录。两种布局还需要各自维护一致的分配状态。

写入顺序

向文件追加一个新块，需要共同修改三类信息：数据块位图、新块内容，以及 inode 的块指针和大小。若 inode 已经把新块纳入文件，而内容还没保存，读取就可能取得该空闲块之前留下的字节。

思考题：下面三种追加顺序中，故障后分别可能留下什么？假设各步确实按列出的顺序持久保存，且已通过分配协调取得目标块。

A. 占用位图 → 写入新内容 → 更新 inode 指针与大小。

B. 占用位图 → 更新 inode 指针与大小 → 写入新内容。

C. 更新 inode 指针与大小 → 占用位图 → 写入新内容。

解答：

A 在前两步之后故障，可能留下已分配却没有被文件引用的块，造成空间泄漏；原文件的可见内容仍保留旧范围。三步都完成后，文件才引用已写好的新内容。

B 更新 inode 后、新内容写入前故障，文件已经引用新块，读取可能返回旧字节，包括此前文件留下的信息。

C 最先发布 inode 指针，既可能读到旧内容，位图又可能仍把块视为空闲，使其他文件再次取得它。

A 能减少这一模型中的故障损害，但仍需要处理空间泄漏和中断更新。日志可以保留恢复依据，让这些修改共同恢复为完整结果。

程序调用的先后顺序需要落实为持久化顺序。后台可能自动回写脏页，显式同步用于确认指定修改已保存；文件系统实现还会使用日志、写入屏障等机制协调元数据。

同步也有成本。可以在满足依赖的阶段边界上合并同步，但每个被允许持久化的中间状态，都需要有相应恢复依据。应用保存新版本时，还要处理文件内容与名称发布的顺序，具体转账和日志例子见故障原子性。

参考资料

Linux，open、read、fopen、fork 与 stat 手册。
Linux，mount 手册，访问时间与挂载条件。
Linux，ext4 inode与目录格式文档。
Arpaci-Dusseau 与 Arpaci-Dusseau，OSTEP 第 40 章，文件系统布局与访问方法。
