计算机图形学-12：相机与透镜

成像

图像有两种来源。渲染是合成 Synthesis：场景、几何和光照由数据描述，光栅化或光线追踪计算每个像素。相机是捕捉 Capture：真实世界中已经存在的光经过成像系统，被记录成照片。二者都要回答同一个问题：哪些光线被保留，哪些光线被积分掉。

普通相机包含光圈、透镜、快门和传感器。关于辐亮度与辐照度，传感器上的一个像素记录的是到达该点的总辐照度，而不是带有来向信息的单条辐亮度。如果把感光元件不加镜头地放在物体前面，每个位置都会收到来自物体许多方向的光，方向被相加后，各位置读数会很接近，结果就是一片模糊。

光圈限制光束的横向范围，透镜把来自某个深度的光重新汇聚到传感器，快门控制积分时间，传感器把光转换为电信号。现实相机的镜头由多片透镜组成，但相机模型可以先把它们压缩成一个薄透镜。小孔成像是理解方向选择的极限：孔径越小，单个传感器位置接收的方向越单一，通光量按孔面积下降；孔径过大时会丢失空间分辨率。

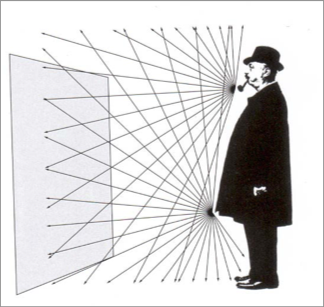

人物不同位置发出的光可以落到感光平面的同一个位置，平面上不同位置也接收混合来向。把所有方向相加后，读数失去物点对应关系；小孔和透镜分别通过限制或重新汇聚光束建立这种对应。

针孔只允许一小束方向明确的光通过。物体上的每一点发出的光穿过针孔后，在另一侧形成倒立像；孔太大时，一个物点会覆盖多个传感器位置，孔太小时通光量极低并最终受到衍射限制。理想几何针孔没有离焦带来的景深变化；实际小孔仍受孔径大小和衍射限制，不能获得无限分辨率。

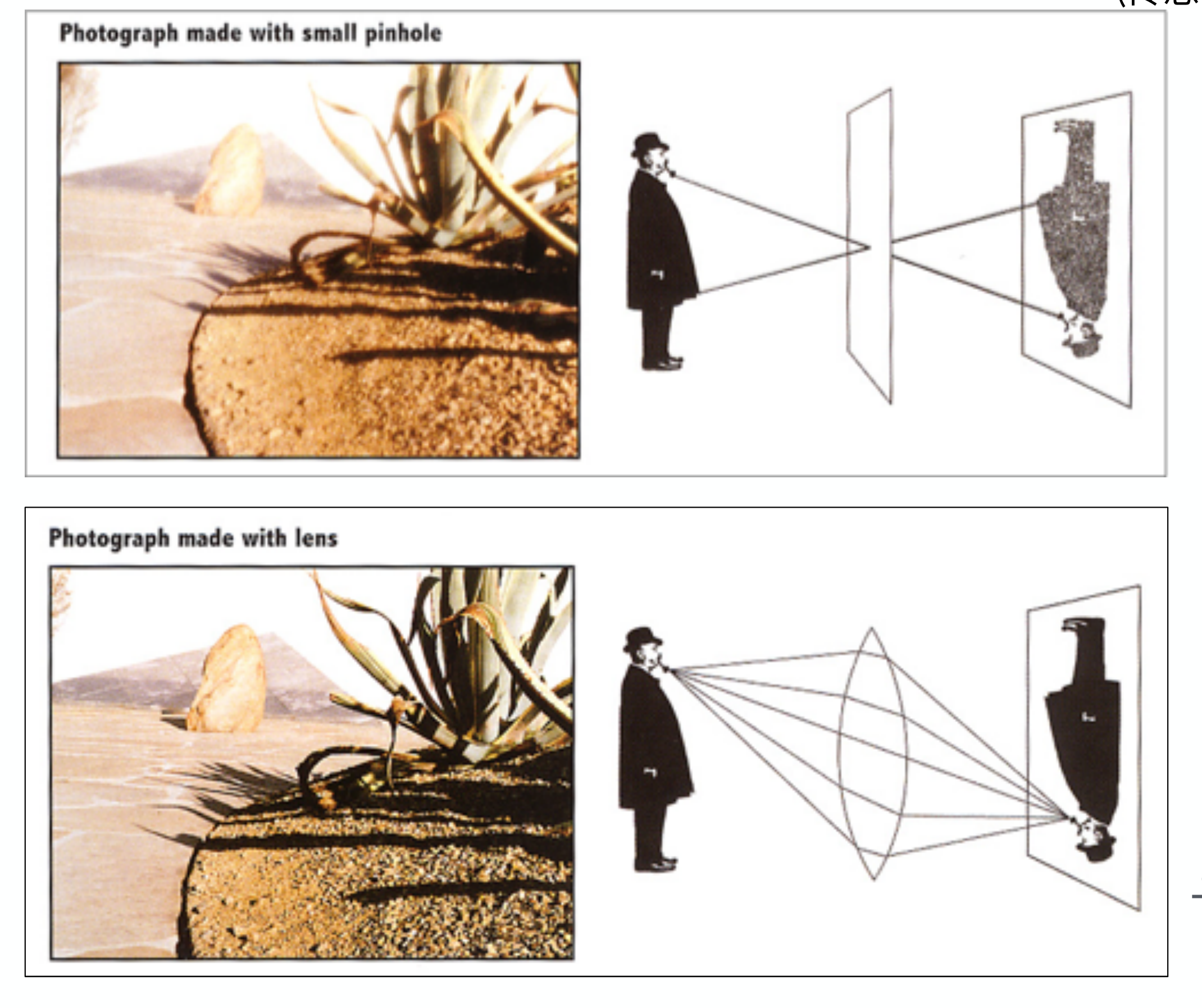

上排光线只经过小孔，物点在另一侧形成倒立像；下排透镜让经过不同孔径位置的光汇聚到对应像点，可以在保留成像关系时增加通光量。左侧实拍对比还显示，小孔照片并不自动拥有更高分辨率。

传感器与胶片都是感光记录介质：它们负责把到达的光量转换并保留下来。数字图像文件的编码、量化和压缩属于记录之后的输出步骤，不能把胶片说成数字输出格式。计算摄影还研究更丰富的成像方式，例如 transient imaging 在极短时间尺度记录光在空间中的传播过程，这属于 computational photography 的方向，本篇只把普通相机作为基础模型。

视场

视场角 Field of View，FOV 描述相机能够看到的角度范围。传感器在某一方向的尺寸为 $h$、针孔到传感器的距离为 $f$ 时，相似三角形给出

$$\mathrm{FOV}=2\arctan\frac{h}{2f}.$$

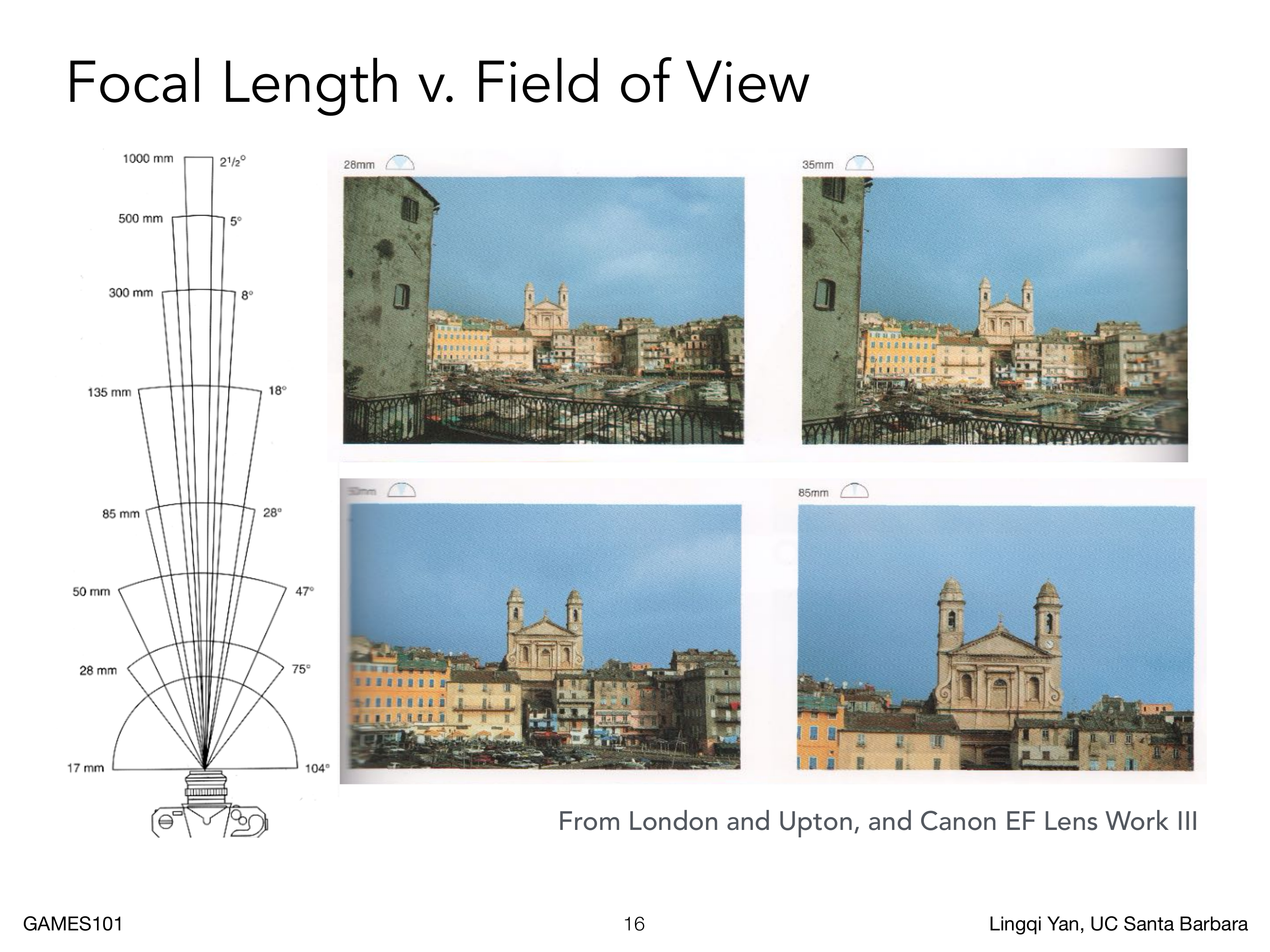

固定传感器时，焦距越短，视场越宽；焦距越长，视场越窄。配图只改变焦距，左侧的 17 mm 视场最宽，1000 mm 最窄；传感器尺寸保持不变。

更换传感器尺寸也会改变视场。为了让不同画幅的焦距数值可以比较，摄影通常以 35 mm 画幅为基准。手机标注的 28 mm 往往是等效焦距，而不是机身内部真的放入了 28 mm 的光学长度。若传感器宽度为 $w_{\text{sensor}}$，一种水平等效焦距写法是

$$f_{\text{eq}}=f_{\text{real}}\frac{36\ \mathrm{mm}}{w_{\text{sensor}}}.$$

透视主要由相机位置决定；换焦距而保持相机位置不动，首先改变的是视场和构图。

视场公式来自把传感器高度 $h$ 对半分：半视角的正切是 $(h/2)/f$，取反正切再乘 2 得到完整视场。水平、垂直和对角视场分别应使用对应方向的传感器尺寸；有限物距时传感器到透镜的像距未必等于焦距，严格计算应使用实际像距和入瞳位置。

曝光

快门打开期间，传感器积累辐照度。一般形式是

$$H=\int_{t_0}^{t_0+T}E(t)\,\mathrm dt,$$

当辐照度在曝光期间近似恒定时，才可写成 $H=TE$。$H$ 是曝光量，$E$ 是传感器平面的辐照度，$T$ 是曝光时间。光圈改变单位时间的进光量，快门改变积分时间，ISO 改变传感器信号或输出标度而不增加实际光子数。

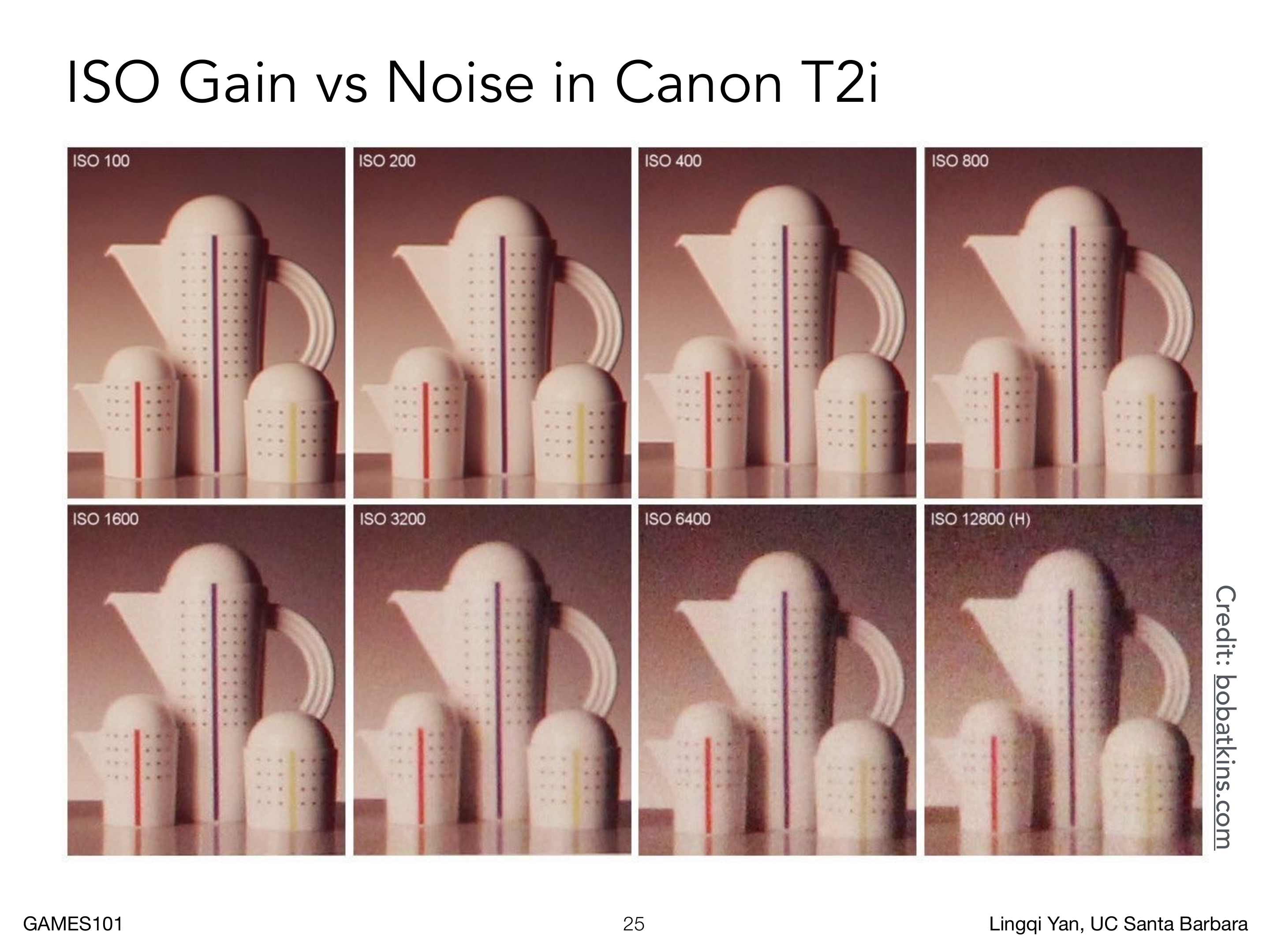

光圈扩大时进光量增加，景深 Depth of Field，DOF，即可以接受为清晰的一段物距范围，通常变窄；快门越长，接收能量越多，但运动模糊越明显；ISO 放大已有信号，也会放大暗部噪声。ISO 100 与 ISO 12800 的对比图中，后者暗部颗粒和彩色噪声明显增加。

镜头有效孔径直径为 $D$、焦距为 $f$ 时，f-number 定义为

$$N=\frac fD.$$

理想像面照度近似满足

$$E\propto\frac{D^2}{f^2}=\frac1{N^2}.$$

从 f/4 换到 f/8 时孔径直径减半，面积变成四分之一，若要维持相近曝光量，曝光时间需增加四倍，例如从 $1/60$ 秒变为 $1/15$ 秒。两张照片的亮度可以接近，但景深和运动模糊不会相同。

标准整档 f-number 近似为 $1,\sqrt2,2,2\sqrt2,4,\ldots$，相邻两档的孔径面积相差一倍。f-number 不能只写成孔径直径的倒数，因为不同焦距的镜头在同一孔径下的像面照度不同；$N=f/D$ 才提供了可比较的量。实际有效孔径使用入瞳 Entrance Pupil 的直径，即从物体一侧透过前方镜片看到的光圈像，可能与机械开口不同。

ISO 可以在传感器读出之前使用模拟增益，也可以在数字信号中乘一个比例。两种实现对读出噪声的放大位置不同，但都不会增加曝光期间到达传感器的光子数。为了保持输出亮度，可以在光圈、快门和 ISO 之间调整设置；只有光圈和快门直接改变实际曝光量 $H$，ISO 的补偿不能消除低曝光带来的光子噪声。

快门与运动模糊

机械快门从关闭、打开到再次遮住传感器，需要有限运动时间；单反的反光镜抬起也不等于已经开始曝光。不同位置打开的时刻可能不同。先用全局快门 Global Shutter 理想化为全部像素共享同一曝光区间，归一化的时间平均为

$$I(\mathbf x)=\frac1T\int_{t_0}^{t_0+T}L(\mathbf x,t)\,\mathrm dt.$$

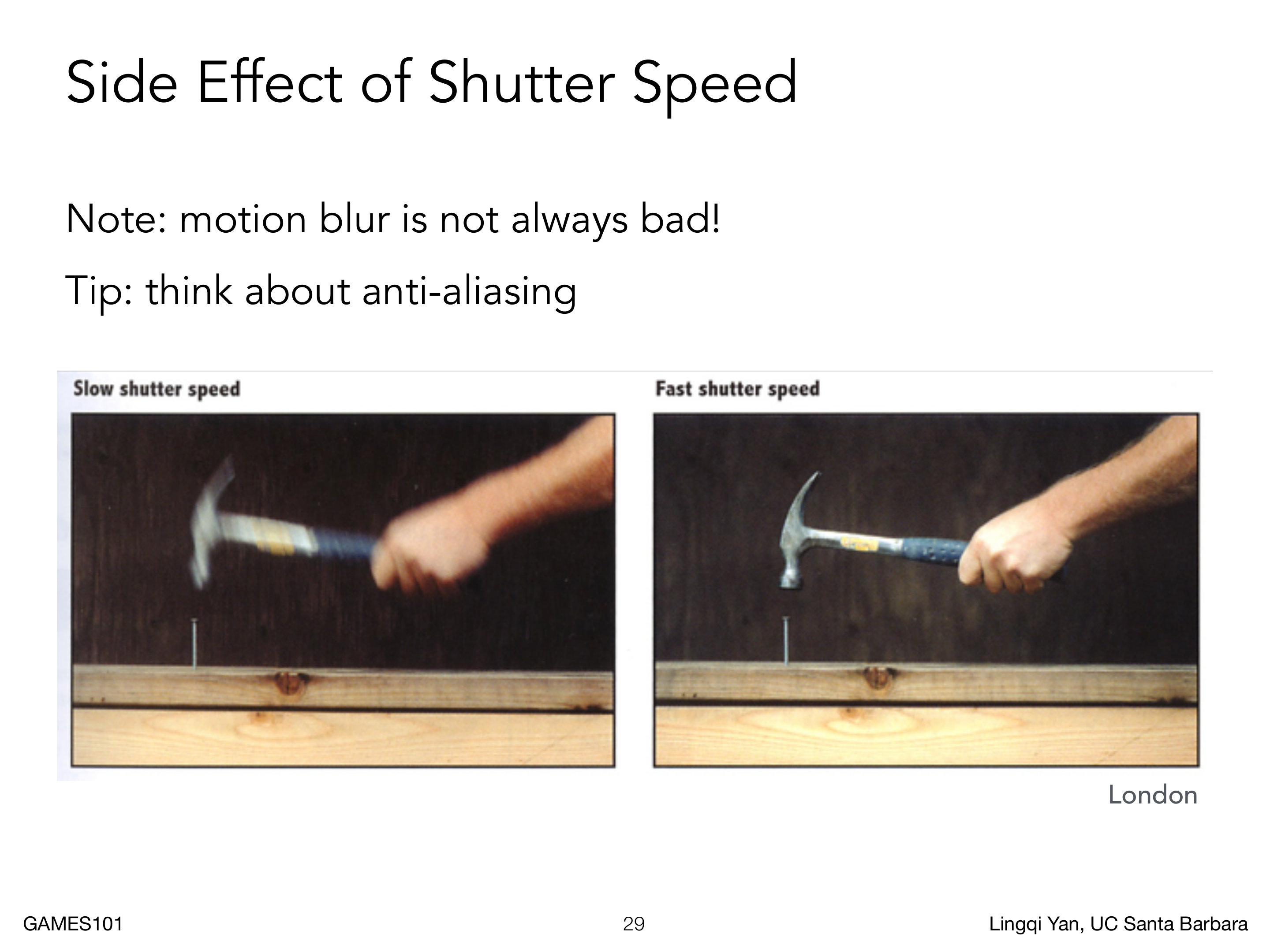

曝光期间物体从一个位置移动到另一个位置，传感器把中间所有位置的光平均起来，因此物体出现拖影。物体速度越大或快门时间越长，模糊越明显。运动模糊也具有抗锯齿作用：它是在时间维度上对连续运动进行积分。

滚动快门 Rolling Shutter 按行或区域依次曝光，不同行对应不同起始时刻。高速旋转的螺旋桨或快速转动的相机因此会出现倾斜、弯曲和扭曲。高速摄影用极短快门冻结运动，通常需要大光圈或较高 ISO；长曝光摄影则利用运动模糊形成流水、车灯和星轨的连续轨迹。

全局快门的时间平均可以写成

$$I(x,y)=\frac1T\int_{t_0}^{t_0+T}L(x,y,t)\,\mathrm dt,$$

滚动快门则让每一行拥有自己的起始时刻：

$$I(x,y)=\frac1T\int_{t_0(y)}^{t_0(y)+T}L(x,y,t)\,\mathrm dt.$$

两者在静止场景中等价，运动场景中会因为不同行记录不同时间而产生几何扭曲。

运动模糊并非总是缺陷。赛车和高速摄影常故意保留拖影来表达速度；高速摄影用很短的 $T$ 冻结运动，长曝光则让流水、车灯和星轨形成连续轨迹。将一张静止图像统一做二维卷积不能正确处理运动中的遮挡、反射变化和非线性轨迹，渲染时应在快门时间区间内采样场景状态。

薄透镜

真实镜头由多片曲面透镜组成，用来修正球差、色差和畸变。薄透镜近似忽略厚度和像差，假设平行光经过透镜后通过焦点，经过焦点的光反向传播后变成平行光，通过光心的光线近似不偏折。

物距为 $z_o$、像距为 $z_i$、焦距为 $f$ 时，利用两组相似三角形可以推得

$$\frac1f=\frac1{z_o}+\frac1{z_i}.$$

一组相似三角形来自通过光心的光线：

$$\frac{h_i}{h_o}=-\frac{z_i}{z_o}.$$

另一组来自平行于光轴、折射后经过焦点的光线：

$$\frac{h_i}{h_o}=-\frac{z_i-f}{f}.$$

消去高度比，得到 $z_oz_i=f(z_o+z_i)$，再除以 $fz_oz_i$ 得到 Gaussian Lens Equation。负号表示真实像倒立。焦距是透镜属性，实际成像位置则由焦距和物距共同决定；对焦就是让传感器与该成像位置重合。

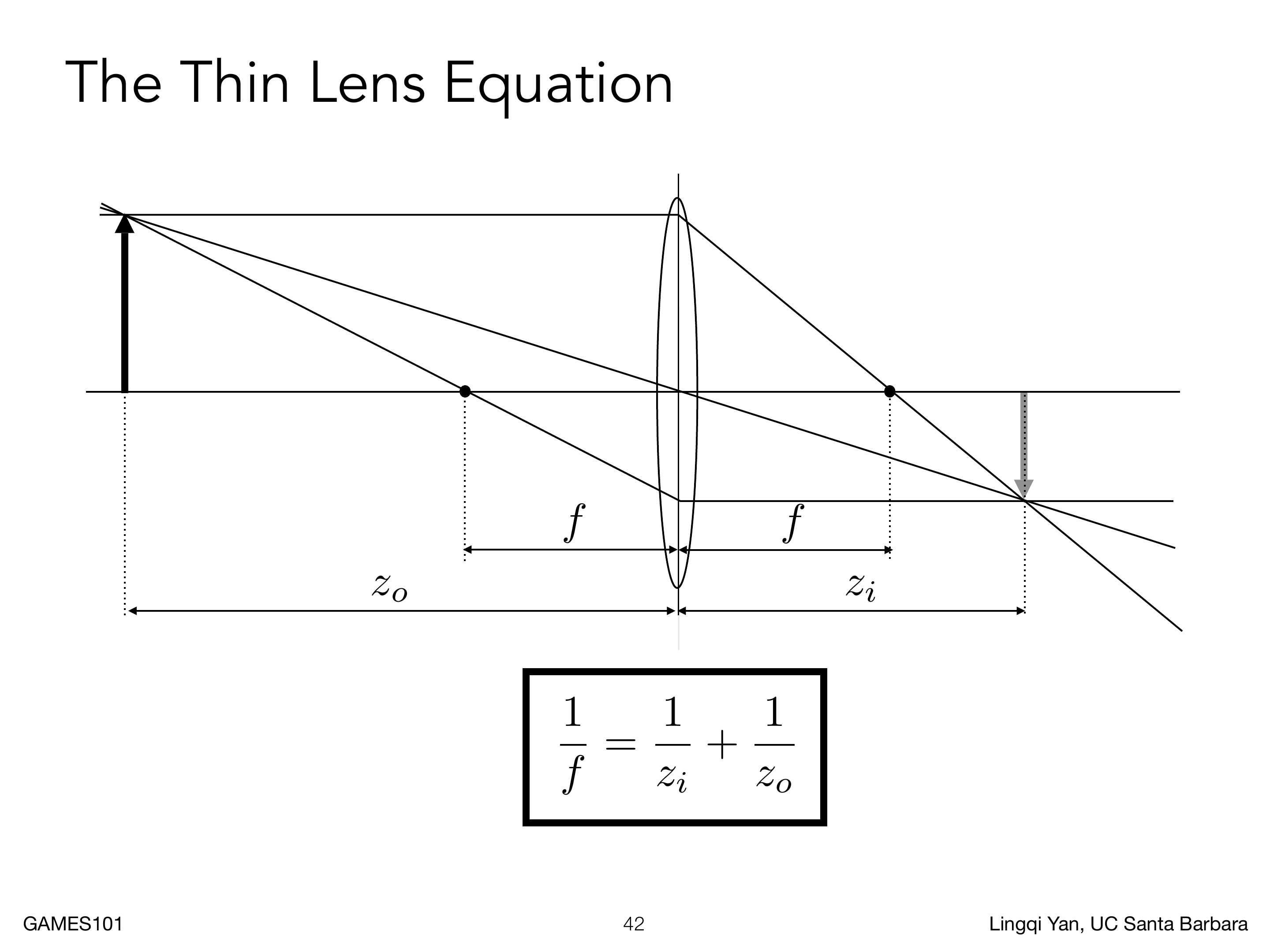

若把通过光心的光线与平行光线分别画出，左侧相似三角形给出物高/物距关系，右侧相似三角形给出像高/焦距关系。两式共享同一个放大率，消去高度后才得到透镜公式；因此像距、物距和焦距的符号约定必须在整篇中保持一致。本文采用真实物体、真实倒立像和实焦距均取正值的约定。

由共轭关系还可得到 Newton 形式：

$$(z_o-f)(z_i-f)=f^2.$$

若 $x=z_o-f$、$x'=z_i-f$，则 $xx'=f^2$，即物、像距改为从各自焦点测量后，乘积为 $f^2$。两个焦点本身并不互相成像；物体位于物方焦点时，出射光平行，像在无穷远。焦点的几何定义是平行光经过它，或经过它的光反向传播后变成平行光；它不等于任意物体的实际成像位置。

景深

传感器固定在某个像距时，只有一个物平面能精确成像。其他深度的点在传感器前后会聚，传感器截取的是一个圆，称为弥散圆 Circle of Confusion，CoC。若理想像面为 $z_i'$、传感器位置为 $z_i$、孔径直径为 $D$，相似三角形给出

$$\frac C D=\left|\frac{z_i-z_i'}{z_i'}\right|, \qquad C=D\left|\frac{z_i-z_i'}{z_i'}\right|.$$

代入 $D=f/N$：

$$C=\frac fN\left|\frac{z_i-z_i'}{z_i'}\right|.$$

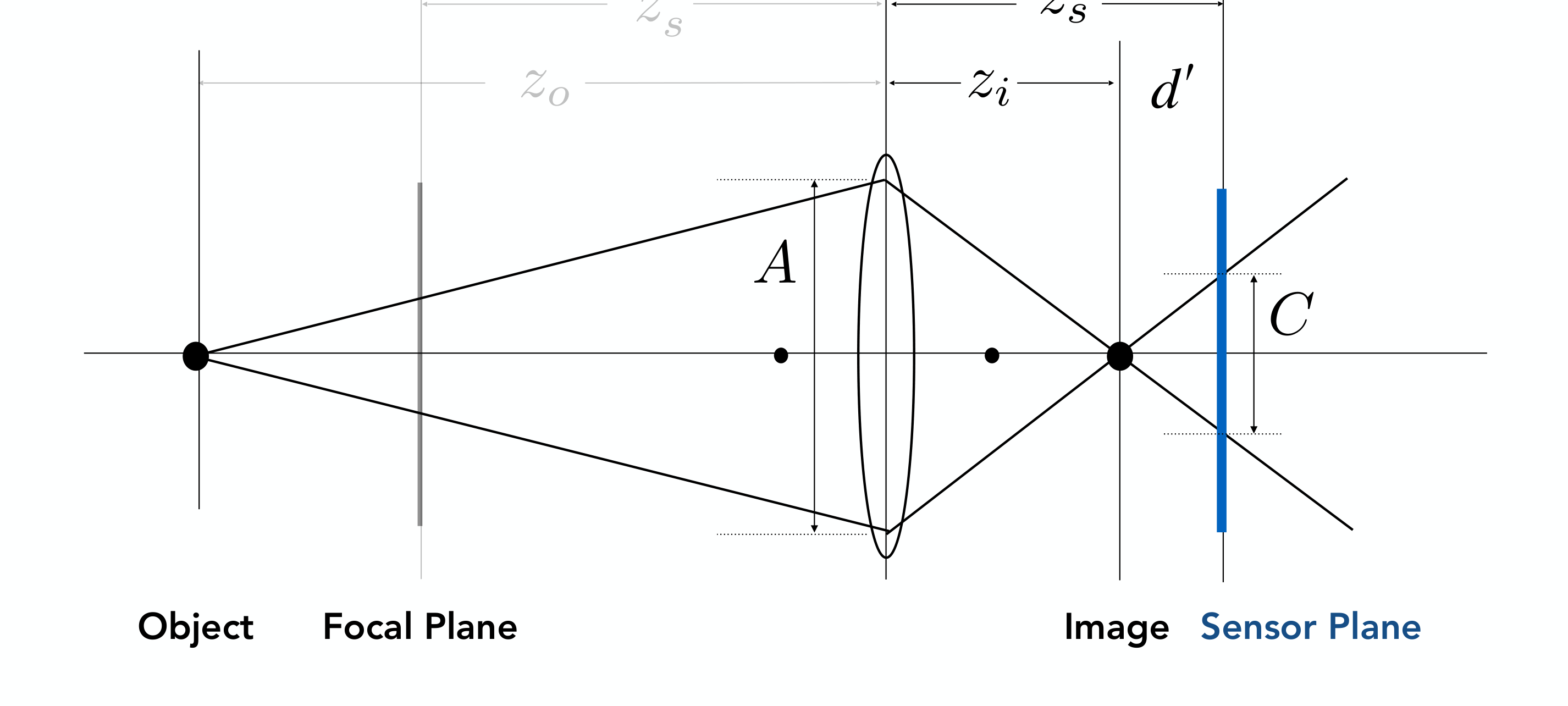

黑色 Image Plane 是该物点本应汇聚的像面，蓝色 Sensor Plane 是固定传感器。光锥在蓝线处还没有收缩成点，于是截出直径 C。图中 A 标记孔径直径，对应正文 D；光锥相似三角形给出 C/D 与离焦距离、理想像距之比。

孔径越大（$N$ 越小），同样的离焦量产生越大的弥散圆。若允许弥散圆不超过 $C_{\max}$，人眼会把对应的一段物方距离都看作清晰，这段范围就是景深。景深不是“所有点都精确对焦”，而是由输出尺寸、观看距离和可接受模糊阈值定义的范围。

把这个关系改写成物方距离，可以完整得到景深边界。相机对焦在物距 $d_s$，由薄透镜方程，传感器位于

$$v_s=\frac{fd_s}{d_s-f}.$$

另一个物点的物距为 $d>f$ 时，其理想像距为

$$v(d)=\frac{fd}{d-f}.$$

将 $z_i=v_s$、$z_i'=v(d)$ 和 $D=f/N$ 代入 CoC 关系，先得到

$$C(d)=\frac fN\left|\frac{v_s-v(d)}{v(d)}\right|,$$

再把分式化简为

$$C(d)=\frac{f^2}{N}\frac{|d-d_s|}{d(d_s-f)}.$$

对焦位置使 $C(d_s)=0$；同样的物距偏移在近处产生更大的弥散圆，因为分母含有物距 $d$。令 $C(d)=C_{\max}$，在近界 $d_N<d_s$ 处去掉绝对值得

$$NC_{\max}d_N(d_s-f)=f^2(d_s-d_N),$$

移项得到

$$d_N=\frac{d_sf^2}{f^2+NC_{\max}(d_s-f)}.$$

在远界 $d_F>d_s$ 处，

$$NC_{\max}d_F(d_s-f)=f^2(d_F-d_s),$$

因此

$$d_F=\frac{d_sf^2}{f^2-NC_{\max}(d_s-f)}.$$

远界分母为零时，景深延伸到无穷远；分母为负时也不能把负值当成真实距离，应同样解释为无穷远。令该分母为零得到超焦距

$$H=f+\frac{f^2}{NC_{\max}}.$$

当 $d_s=H$ 时近界为 $H/2$。这只是“弥散圆不超过阈值”的可接受清晰范围，并不意味着整段距离都精确聚焦。

允许弥散圆的阈值可以用像素尺寸帮助理解：若模糊斑不超过一个像素，输出中可能无法分辨它和点像的差异。阈值不是物理常数，而取决于最终输出尺寸、观看距离和观察者的清晰度标准。对焦距离两侧的景深一般不对称，近界更靠近相机，原因正是 $C(d)$ 的分母包含物距 $d$。

小光圈使景深增大，大光圈使焦外模糊增大；短焦距通常给出更深景深，但比较不同焦距时必须说明是否保持构图、相机位置和观看条件不变。

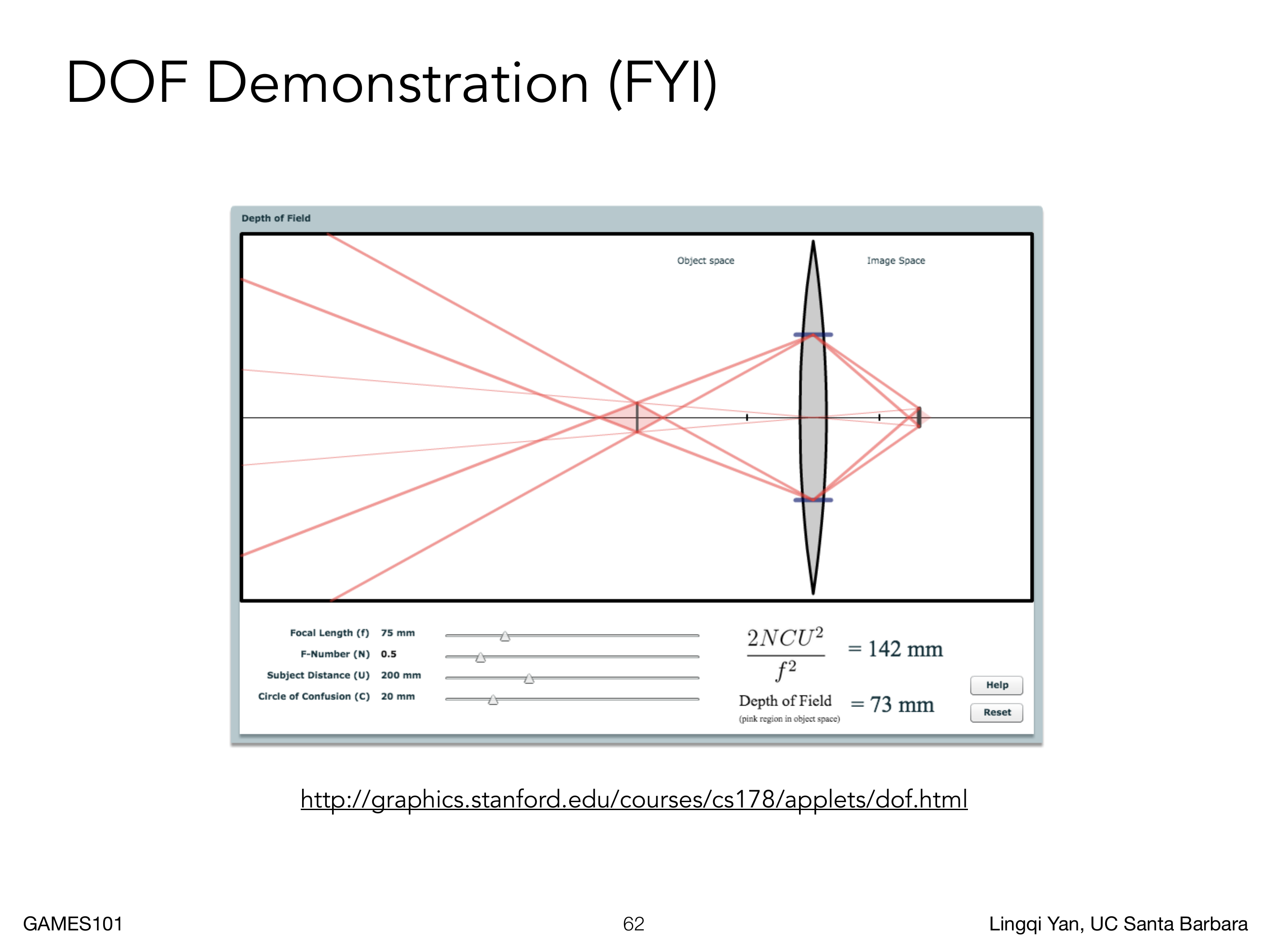

交互示意展示了焦距、f-number、物距和允许弥散圆如何共同影响景深；它适合用来说明参数关系，不应替代上面的 CoC 几何推导。

透镜采样

薄透镜相机的光线生成可以按四步实现：

1. 在像素覆盖区域中采样传感器点 $\mathbf x'$；
2. 从针孔中心穿过 $\mathbf x'$，求它与选定焦平面的交点 $\mathbf p_f$；
3. 在透镜孔径圆盘上采样点 $\mathbf p_l$；
4. 从 $\mathbf p_l$ 指向 $\mathbf p_f$ 发射相机光线。

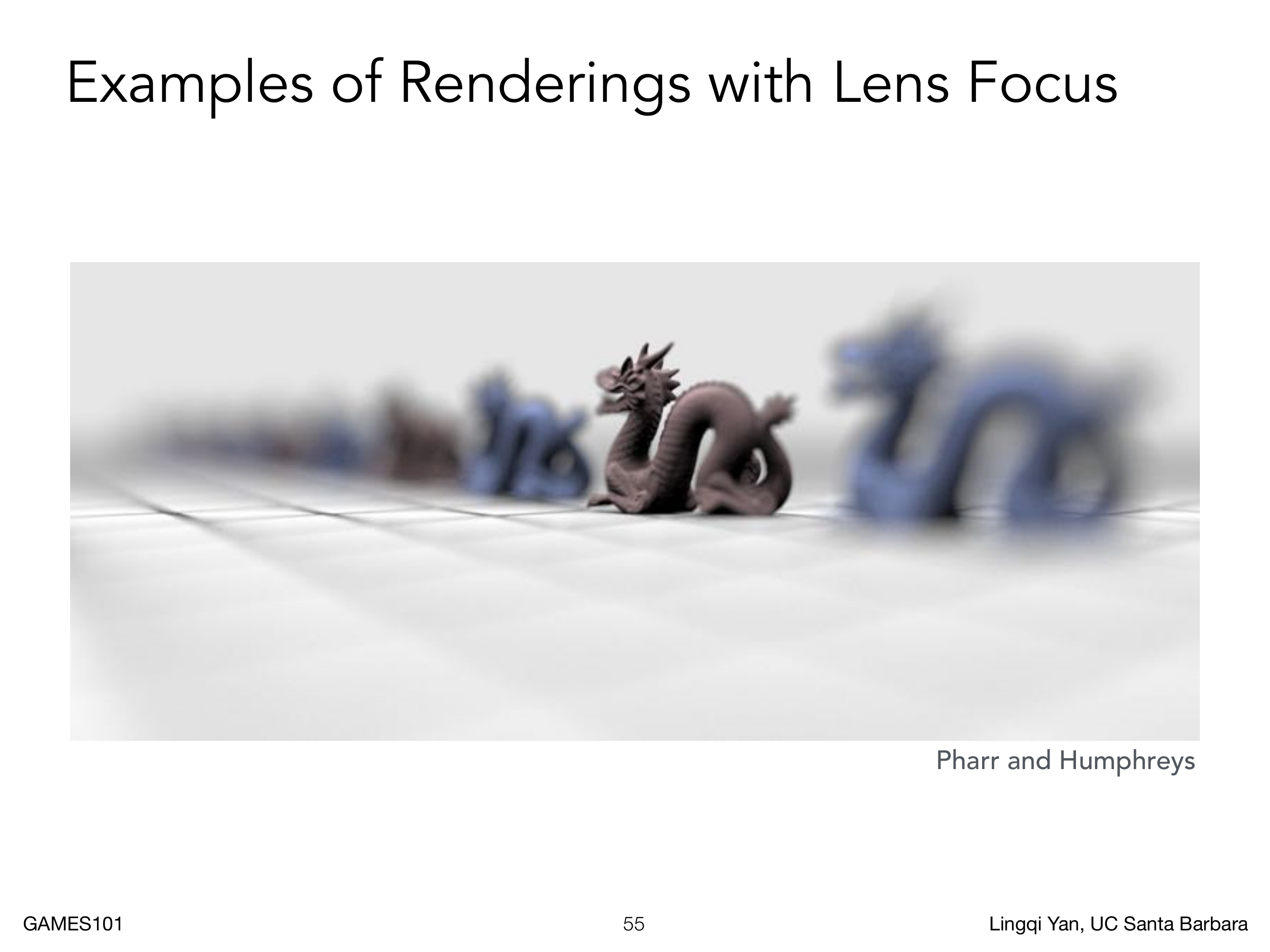

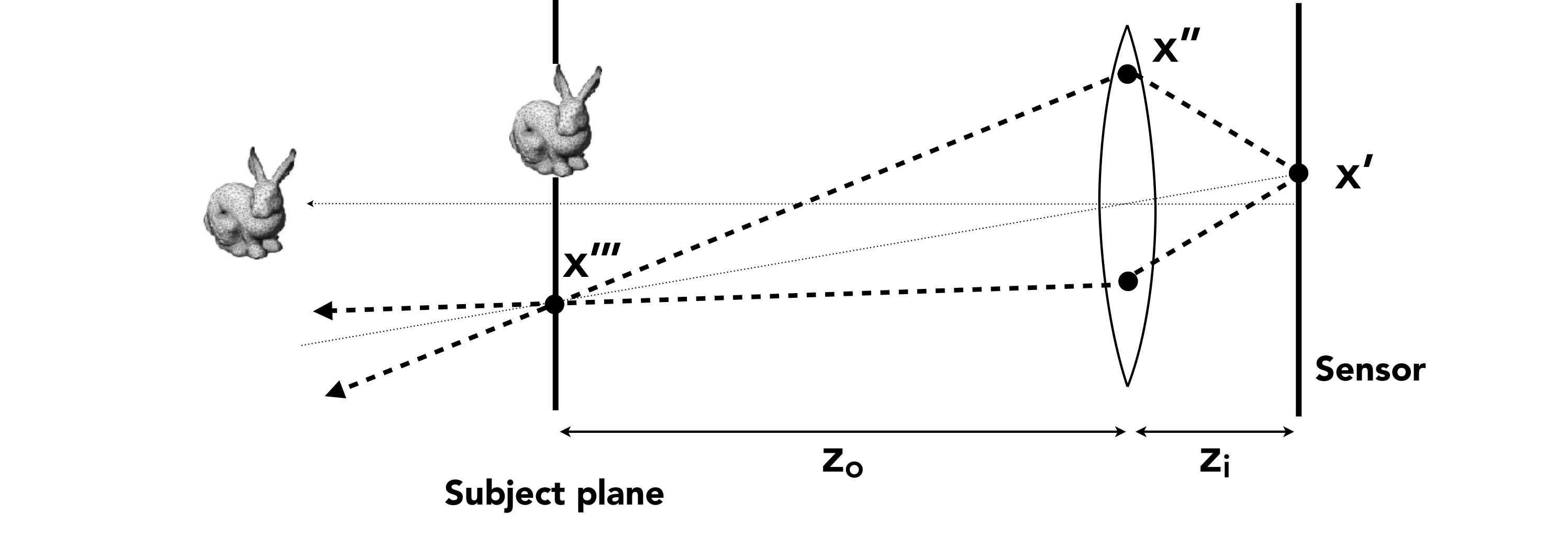

对固定的传感器采样点，经过透镜不同位置的虚线在选定 Subject Plane 上对应同一点。焦平面之外的兔子并不共享这个交点，所以多个孔径样本会在其他深度形成模糊。生成光线时应先找到焦平面点，再由孔径采样点朝它发射。

固定一个像素内采样位置时，不同孔径样本生成的光线在焦平面交于同一点，焦外交点随孔径样本变化，平均后形成散焦。圆盘半径为 $R$ 时要做均匀面积采样，令 $\xi_1,\xi_2\sim U[0,1)$：

$$r=R\sqrt{\xi_1},\qquad \theta=2\pi\xi_2.$$

平方根来自圆盘面积累积分布 $r^2/R^2$。直接令 $r=R\xi_1$ 会使样本过度集中在中心，破坏孔径积分的权重。针孔相机每个像素只有一个原点，薄透镜相机同时对像素面积和孔径面积积分，有限样本会让散景出现噪声，需要增加样本或使用分层采样。

光线方向的坐标约定要和传感器平面一致。若使用真实传感器平面，传感器到透镜再到场景的方向需要反向延长；若使用相机前方的虚拟像平面，则可直接朝场景发射。像素面积采样和孔径面积采样都属于蒙特卡罗积分，应在估计中使用相应的 PDF。孔径采样越充分，焦外散焦斑的亮度分布越接近真实透镜。

真实传感器在透镜后方，反向追踪应从传感器朝透镜延长到物方焦平面；虚拟前像平面则采用对应的前向约定：

GenerateThinLensRay(pixel):
    s = 在真实传感器像素面积内采样一点
    d = normalize(lensCenter - s)
    focusPoint = 从 lensCenter 沿 d 的射线与物方焦平面的交点
    lensPoint = 在入瞳圆盘中均匀按面积采样
    返回 Ray(lensPoint, normalize(focusPoint - lensPoint))
