高级数据结构-13：KV Cache

预备知识：Attention 与 Transformer

在标准的 Transformer 中，对于输入序列 $X \in \mathbb{R} ^ {N \times d}$ ，有计算公式：

$\text{Attention}(Q, K, V) = \text{softmax}\left(\frac{QK^\top}{\sqrt{d_k}}\right)V$

整个计算过程可以这样理解：

输入序列 $X$ 经过三组线形投影，用三个可学习的矩阵计算出查询矩阵 $Q=XW^Q$ ，键矩阵 $K=XW^K$ ，值矩阵 $V=XW^K$ ；
每一次做查询时，用 $Q$ 与 $K$ 做点乘来查自己想“问”的索引，得到 Query 对各个 Key 的分数，用 $Softmax$ 做归一之后得到对各个 Key 的概率；
对概率进行采样。有四种常见的采样策略:
- Greedy：永远选 logits 最大的 token；
- Temperature：温度越低越保守，越高越随机；
- Top-k：保留分数最高的 k 个候选；
- Top-p：只保留概率达到 p 的集合。
采样后的 Key 与 Value 矩阵做点乘得到查询的输出。

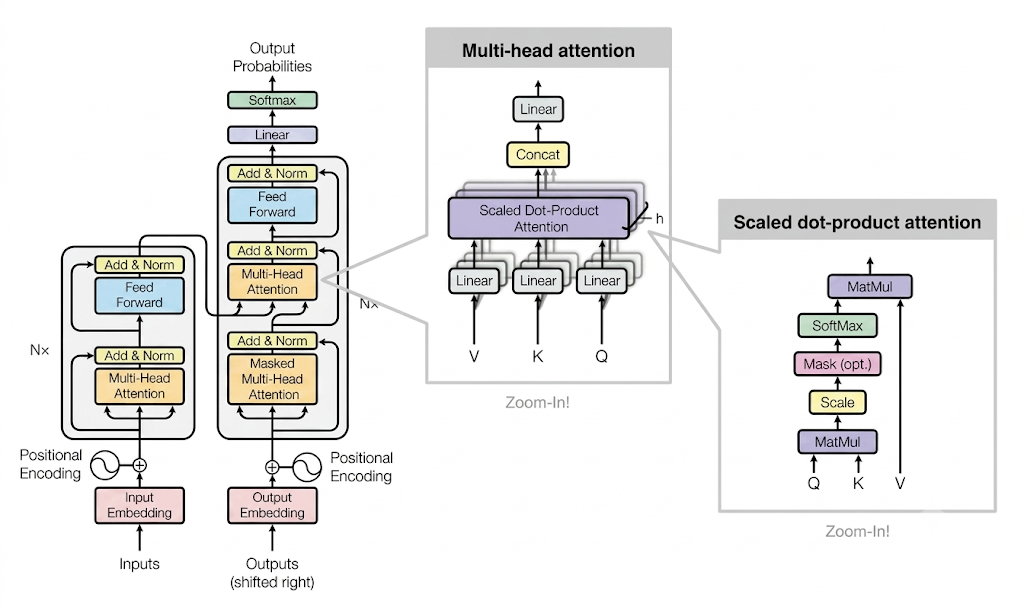

对 Attention 头进行拼装就得到 Tranformer：

左侧部分是 Encoder。Prompt 经过 $N$ 层特征提取层，输出一系列含完整语义的特征向量。这些向量经过变换产生 $K$ 和 $V$ ，传递给 Decoder 以供后续查询，不需要再重复计算。

右侧部分是 Decoder。一开始右下角的 “Outputs” 只有一个代表开始的起始标记，这个标记把整个句子向后推一格（Shifted Right）。第一次输入这个起始符，经过嵌入层后作为当前位置的 Query，与之前 Encoder 编码出来的 Key 做交叉注意力，通过查阅之前 Key 的信息得到注意力矩阵，计算出下一个 token 的预测。

假设用 Transformer 来做翻译任务。Inputs （Prompt）是 “一个苹果”，它先用 Encoder 将这句话拆成两个 token [i_t0, i_t1]并映射成 $K$ 和 $V$ ，分别对应 “一个”，“苹果”。一开始的 “Outputs” 由于做了 Shifted Right，里面只有一个初始 token [<START>]。经过一轮计算，输出了一个o_t0（如此处应是一个 “An”），现在 Outputs 变成 [<START>, o_t0]，进入 Decoder 生成下一个预测的 Query，以此类推完成接下来的翻译。

KV Cache

计算流程

KV Cache 的核心是缓存历史中的 Key 和 Value，来避免重复计算。以序列长度为 3 的输入为例来拆解原始计算步骤。另外，注意力分数需要加 Mask，确保先输出的 token 不会看到后输出的 token（相当于只计算或只保留下三角部分）。

在没有引入 KV Cache 时：

Step1： $O=\begin{bmatrix}o_0\end{bmatrix}$ 处理后产生 $q_0, k_0, v_0$ 。

计算 $QK^\top=\begin{bmatrix}q_0\end{bmatrix}\begin{bmatrix}k_0\end{bmatrix}=\begin{bmatrix}s_{00}\end{bmatrix}$ ，做 Softmax 得到 $\begin{bmatrix}p_{00}\end{bmatrix}$ ，采样之后乘 $\begin{bmatrix}v_0\end{bmatrix}$ ，得到输出 $o_1$ ，追加到 $O$ 后面；
Step2： $O=\begin{bmatrix}o_0\\o_1\end{bmatrix}$ 重新处理产生完整的 $\begin{bmatrix}q_0\\q_1\end{bmatrix}, \begin{bmatrix}k_0\\k_1\end{bmatrix}, \begin{bmatrix}v_0\\v_1\end{bmatrix}$

计算 $QK^\top=\begin{bmatrix}q_0\\q_1\end{bmatrix}\begin{bmatrix}k_0&k_1\end{bmatrix}=\begin{bmatrix}s_{00}&s_{01}\\s_{10}&s_{11}\end{bmatrix}$ ，做 Softmax 得到 $\begin{bmatrix}p_{00}&p_{01}\\p_{10}&p_{11}\end{bmatrix}$ ，采样之后乘 $\begin{bmatrix}v_0\\v_1\end{bmatrix}$ ，得到输出结果的最末项 $o_2$ ，追加到 $O$ 后面；
Step3： $O=\begin{bmatrix}o_0\\o_1\\o_2\end{bmatrix}$ 重新处理产生完整的 $\begin{bmatrix}q_0\\q_1\\q_2\end{bmatrix}, \begin{bmatrix}k_0\\k_1\\k_2\end{bmatrix}, \begin{bmatrix}v_0\\v_1\\v_2\end{bmatrix}$

计算 $QK^\top=\begin{bmatrix}q_0\\q_1\\q_2\end{bmatrix}\begin{bmatrix}k_0&k_1&k_2\end{bmatrix}=\begin{bmatrix}s_{00}&s_{01}&s_{02}\\s_{10}&s_{11}&s_{12}\\s_{20}&s_{21}&s_{22}\end{bmatrix}$ ，做 Softmax 得到 $\begin{bmatrix}p_{00}&p_{01}&p_{02}\\p_{10}&p_{11}&p_{12}\\p_{20}&p_{21}&p_{22}\end{bmatrix}$ ，采样之后乘 $\begin{bmatrix}v_0\\v_1\\v_2\end{bmatrix}$ ，得到输出结果的最末项 $o_3$ ，追加到 $O$ 后面。

在第 $t$ 步计算中，前面已经计算出的 $\{v_0, \dots, v_{t-1}\}$ 、 $\{k_0, \dots, k_{t-1}\}$ ，以及 $QK^T$ 分数矩阵左上角的 $(t-1) \times (t-1)$ 方阵，都不需要重复计算。不使用 Cache 时，每一次预测都把提示词与前缀输出序列全部送入 Decoder 做 forward，对于长度为 $N$ 的序列，总体计算开销会显著增加。

引入 KV Cache 后：

Step1：仅输入 $O=\begin{bmatrix}o_0\end{bmatrix}$ 处理产生 $q_0, k_0, v_0$ 。将 $k_0, v_0$ 写入缓存，此时 $K^\top=\begin{bmatrix}k_0\end{bmatrix}, V=\begin{bmatrix}v_0\end{bmatrix}$ 。
计算 $QK^\top=\begin{bmatrix}q_0\end{bmatrix}\begin{bmatrix}k_0\end{bmatrix}=\begin{bmatrix}s_{00}\end{bmatrix}$ ，做 Softmax 得到 $\begin{bmatrix}p_{00}\end{bmatrix}$ ，采样之后乘 $\begin{bmatrix}v_0\end{bmatrix}$ ，得到输出 $o_1$ ，追加到 $O$ 后面；
Step2：仅输入最新的 $o_1$ 处理产生 $q_1, k_1, v_1$ 。追加更新缓存，此时 $K^\top=\begin{bmatrix}k_0&k_1\end{bmatrix}, V=\begin{bmatrix}v_0\\v_1\end{bmatrix}$ 。
计算 $QK^\top=\begin{bmatrix}q_1\end{bmatrix}\begin{bmatrix}k_0&k_1\end{bmatrix}=\begin{bmatrix}s_{10}&s_{11}\end{bmatrix}$ （注：这刚好是分数矩阵第二行的有效下三角部分，天然避开了原本需要 Mask 的 $s_{01}$ ），做 Softmax 得到 $\begin{bmatrix}p_{10}&p_{11}\end{bmatrix}$ ，采样之后乘 $\begin{bmatrix}v_0\\v_1\end{bmatrix}$ ，直接得到输出 $o_2$ ，追加到 $O$ 后面；
Step3：仅输入最新的 $o_2$ 处理产生 $q_2, k_2, v_2$ 。追加更新缓存，此时 $K^\top=\begin{bmatrix}k_0&k_1&k_2\end{bmatrix}, V=\begin{bmatrix}v_0\\v_1\\v_2\end{bmatrix}$ 。
计算 $QK^\top=\begin{bmatrix}q_2\end{bmatrix}\begin{bmatrix}k_0&k_1&k_2\end{bmatrix}=\begin{bmatrix}s_{20}&s_{21}&s_{22}\end{bmatrix}$ （注：这刚好是分数矩阵第三行的有效下三角部分），做 Softmax 得到 $\begin{bmatrix}p_{20}&p_{21}&p_{22}\end{bmatrix}$ ，采样之后乘 $\begin{bmatrix}v_0\\v_1\\v_2\end{bmatrix}$ ，直接得到输出 $o_3$ ，追加到 $O$ 后面。

这使得 Decode 阶段对于长度为 $N$ 的序列，单步计算复杂度从的 $O(N^2)$ （计算 $N \times N$ 矩阵）降至线性的 $O(N)$ （计算大小为 $N$ 的一行），是典型的用空间换时间。

Prompt Prefill

Transformer 在实际工作时还会有提示词输入，这种情况下怎么将提示词的信息呈现给模型呢？回到之前的 Transformer 架构，左侧的 Decoder 会有一个 Input 入口，输入的内容会被传递给 Decoder 处理生成对应的 Key 和 Value。

那么在有提示词的情况下如何让 Decoder 访问提示词的信息呢？直接将提示词塞给 Eecoder 处理后传给 Decoder 就可以了。生成的 Key 和 Value 预填充进 KV Cache 中，后面直接参与 Attention 计算，就可以让每一次输入的 $o_i$ 都可以看到提示词的信息了。

仍然走一遍计算流程，在之前的基础上，我们加上长度同样为 3 的提示词序列：

Step 1：预填充阶段，完整输入 Prompt 序列 $X=\begin{bmatrix}x_0\\x_1\\x_2\end{bmatrix}$ ，一次性并行处理产生完整的查询、键、值矩阵：
$Q=\begin{bmatrix}q_0\\q_1\\q_2\end{bmatrix}, \quad K^\top=\begin{bmatrix}k_0&k_1&k_2\end{bmatrix}, \quad V=\begin{bmatrix}v_0\\v_1\\v_2\end{bmatrix}$

建立初始缓存，将全量的 $K$ 和 $V$ 写入缓存。

$K^\top_{cache}=\begin{bmatrix}k_0&k_1&k_2\end{bmatrix}, \quad V_{cache}=\begin{bmatrix}v_0\\v_1\\v_2\end{bmatrix}$

计算 $QK^\top_{cache}=\begin{bmatrix}q_0\\q_1\\q_2\end{bmatrix}\begin{bmatrix}k_0&k_1&k_2\end{bmatrix}=\begin{bmatrix}s_{00}&-\infty&-\infty\\s_{10}&s_{11}&-\infty\\s_{20}&s_{21}&s_{22}\end{bmatrix}$

做 Softmax 得到 $\begin{bmatrix}p_{00}&0&0\\p_{10}&p_{11}&0\\p_{20}&p_{21}&p_{22}\end{bmatrix}$ ，乘 $V_{cache}\begin{bmatrix}v_0\\v_1\\v_2\end{bmatrix}$ ，得到隐藏状态 $H=\begin{bmatrix}h_0\\h_1\\h_2\end{bmatrix}$ 。

提取最后一行包含全量上下文的 $h_2$ ，送入输出层，得到生成的第 1 个回答 Token $o_3$ ，追加到序列末尾。
Step 2：完成 Prefill 后，切换到 Decoder 递推模式。此时不需要再重新计算 $x_0, x_1, x_2$ 对应的历史 Key/Value，只需要提取缓存；由于未来的词还未生成，当前步对历史 token 的注意力不再需要显式的完整 Mask 矩阵。
仅输入最新的 $o_3$ 处理产生 $q_3, k_3, v_3$ 。追加缓存，此时：

$K^\top_{cache}=\begin{bmatrix}k_0&k_1&k_2&k_3\end{bmatrix}, \quad V_{cache}=\begin{bmatrix}v_0\\v_1\\v_2\\v_3\end{bmatrix}$

计算 $QK^\top_{cache}=\begin{bmatrix}q_3\end{bmatrix}\begin{bmatrix}k_0&k_1&k_2&k_3\end{bmatrix}=\begin{bmatrix}s_{30}&s_{31}&s_{32}&s_{33}\end{bmatrix}$

做 Softmax 得到 $\begin{bmatrix}p_{30}&p_{31}&p_{32}&p_{33}\end{bmatrix}$ ，乘 $V_{cache}\begin{bmatrix}v_0\\v_1\\v_2\\v_3\end{bmatrix}$ ，直接得到隐藏状态 $h_3$ ，送入输出层，得到生成的第 2 个回答 Token： $o_4$ ，追加到序列末尾。
Step 3：仅输入最新的 $o_4$ 处理产生 $q_4, k_4, v_4$ 。追加缓存，此时：

$K^\top_{cache}=\begin{bmatrix}k_0&k_1&k_2&k_3&k_4\end{bmatrix}, \quad V_{cache}=\begin{bmatrix}v_0\\v_1\\v_2\\v_3\\v_4\end{bmatrix}$

计算 $QK^\top_{cache}=\begin{bmatrix}q_4\end{bmatrix}\begin{bmatrix}k_0&k_1&k_2&k_3&k_4\end{bmatrix}=\begin{bmatrix}s_{40}&s_{41}&s_{42}&s_{43}&s_{44}\end{bmatrix}$

做 Softmax 得到 $\begin{bmatrix}p_{40}&p_{41}&p_{42}&p_{43}&p_{44}\end{bmatrix}$ ，乘 $V_{cache}\begin{bmatrix}v_0\\v_1\\v_2\\v_3\\v_4\end{bmatrix}$ ，直接得到隐藏状态 $h_4$ ，送入输出层，得到生成的第 3 个回答 Token： $o_5$ ，追加到序列末尾。

Prefill 过程偏计算密集，其一次性计算大量输入 token 的矩阵乘，尤其在使用 Full Attention 的时候有 $O(N^2)$ 复杂度；Decode 过程则偏访存密集，每一步都需要读取模型权重和更新 KV Cache。

Linear Attention

当使用 KV Cache 时，缓存会随着序列输出的不断追加线形增长。为了避免重复计算，所有的历史 $KV$ 都会被完整保存在显存中。在有限的显存下，不可能让 Cache 无限增长，因此要找到一种方法对历史进行压缩。

标准的 Full Attention 中，完整的输出公式是这样的：

$o_i = \sum_{j=1}^N \frac{\exp(q_i k_j^\top)}{\sum_m \exp(q_i k_m^\top)} v_j$

由于 Softmax 使用指数函数进行计算， $q_i$ 和 $k_j$ 被绑定在指数函数内部，因此必须先算出整个 $N \times N$ 的注意力矩阵，才能去乘 $V$ 。

Linear Attention 的核心思想是：用一个非负的核函数 $\phi(\cdot)$ 来近似或替代指数函数，消除 $q$ 和 $k$ 的非线性耦合，变成一个可以提取出来的乘积形式。现在使用 Linear Attention 改写输出公式，将分子替换为 $\text{Sim}(q_i, k_j) = \phi(q_i) \phi(k_j)^\top$ ，那么没有规范化的 logits 的计算公式变成：

$o_t = \sum_{j=1}^t \left( \phi(q_t) \phi(k_j)^\top \right) v_j^\top$

根据结合律改变括号的位置：

$o_t = \phi(q_t) \left( \sum_{j=1}^t \phi(k_j)^\top v_j^\top \right)$

令中间那串累加项为状态矩阵 $S_t$ ：

$S_t = \sum_{j=1}^t \phi(k_j)^\top v_j^\top = S_{t-1} + \phi(k_t)^\top v_t^\top$

核函数可以设置为 $ReLU/ELU$ 。进入注意力计算之前，就将核函数执行，即 $\phi(k_t) \to k_t$ ，注意力计算的核心式简化为：

$S_t = S_{t-1} + k_t v_t^\top$

现在新 token 来时只需要更新固定状态 $S_t$ ，再用 $q_t$ 与之相乘进行读取即可。缓存变成了一个固定 $d \times d$ 大小的矩阵 $S_i$ ，Linear Attention 机制类似 RNN：每来一个 Token，就用当前的 $k_t, v_t$ 更新 $S_t$ ，然后用 $q_t$ 读取 $S_t$ 。但是，原本随序列长度线性增长的信息被压缩到固定大小矩阵后，会形成有损表示，因此在面对更长文本时可能像 RNN 一样丢失或覆盖历史信息。相较于 KV Cache “用空间换效率”，Linear Attention 更接近“用精度换空间”。

Gated Delta Net

在处理信息丢失和覆盖的的问题时，LSTM 在 RNN 的基础上引入了门控机制，用输入门和遗忘门来选择控制 Memory Cell 更新时的旧记忆保留和新记忆写入：

$c_t=f_t⊙c_{t−1}+i_t⊙g_t$

通过调整这些门的值，LSTM 能够灵活地保留或更新信息，从而更好地捕捉长期依赖关系，缓解固定维度向量记忆的丢失。

类似的，Gated Data Net 也引入了门控机制。对于上一步留下的状态矩阵 $S_{t-1}$ ，为其乘上一个遗忘门 $\alpha_t$ ，这个值由输入动态生成，介于 $[0, 1]$ 之间，用来决定以何种程度保留上一步的记忆。这个值趋于 1 时，记忆被完整保存，反之则抹除。

对于增量项，则引入了 Delta Rule。首先定义预测误差 $e_t=v_t-S_{t-1}^Tk_t$ 。它利用现有的记忆和当前的键 $k_t$ 尝试去预测对应的 value，预测误差就是预测结果与实际值之间的误差。

为什么用 $S_{t-1}^Tk_t$ 来做 value 的预测？先回到 Linear Attention 的状态更新公式 $S_t = \sum_{j=1}^t k_j v_j^\top$ ，此时的 $S_t$ 是一个 $d \times d$ 的矩阵。我们现在站在第 $t$ 步，用当前的键向量 $k_t$ 乘上 $S_t^\top$ ，得到：

$S_t^\top k_t = \left( \sum_{j=1}^t v_j k_j^\top \right) k_t = \sum_{j=1}^t v_j (k_j^\top k_t)S_t^\top k_t = v_t (k_t^\top k_t) + \sum_{j=1}^{t-1} v_j (k_j^\top k_t)$

而在高维向量空间中，两个随机生成的向量很大概率是接近正交的，又考虑模型中一般都会做向量归一化，就有 $k_t^\top k_t \approx 1$ ，且当当前的新键与之前的某个旧键没有关联时， $k_j^\top k_t \approx 0(j \ne t)$ 。把这两个式子代进之前的公式，就能得到：

$S_t^\top k_t \approx v_t \cdot 1 + \sum v_j \cdot 0 = v_t$

证明了用 $S_{t-1}k_t$ 来预测 value 的合理性，再回到预测误差。得到预测值后，我们得到一个用于修正 value 预测误差的量 $k_te_t^T=k_t (v_t - S_{t-1}^\top k_t)^\top$ 。加上这个补偿的 state 可以准确地预测出当前时间步 key 对应的 value。考虑训练时，定义一个目标是让当前的记忆能精准读出当前 value 的损失函数：

$\mathcal{L}_t(S) = \frac{1}{2} \| S^\top k_t - v_t \|_2^2$

对矩阵 $S$ 求偏导：

$\nabla_S \mathcal{L}_t(S) = k_t (S^\top k_t - v_t)^\top = - k_t (v_t - S^\top k_t)^\top$

给定一个动态更新的学习率 $\beta_t$ 按照梯度下降的方式更新 $S$ ，有：

$S_t = S_{t-1} - \beta_t \nabla_S \mathcal{L}_t(S_{t-1}) = S_{t-1} + \beta_t k_t (v_t - S_{t-1}^\top k_t)^\top$

$\beta_t k_t (v_t - S_{t-1}^\top k_t)^\top$ 就是 Delta Rule 的增量项，其中 $\beta_t$ 就是控制记忆写入的写入门。问题又来了，这个训练时的学习率和控制写入的门之间，是否存在等价关系呢？

将 $\beta_t$ 当成一个介于 $[0, 1]$ 之间的动态学习率，这个学习率用输入的 token 来预测：

$\beta_t = \text{Sigmoid}(W_\beta \cdot x_t)$

训练时梯度下降会推着 $W_\beta$ 向着使 state 能更准确预测 value 的方向移动，那么最终训练出的动态“学习率”，在推理时也会倾向于去补偿预测误差——预测误差大说明 state 实际变化梯度大，这个学习率会增大（逼近1）来加大写入力度；预测误差小说明 state 实际变化梯度小，这个学习率会降低（逼近0）来降低写入力度。这个网络在推理时固定下来，用来调整写入力度。
