计算机图形学-05：可见性、着色与纹理

像素可见性

三角形投影到屏幕后，同一个像素可能同时被几个三角形覆盖。覆盖测试只能告诉我们这些三角形都经过这里，还要从中找出相机真正能看见的表面。

画家算法 Painter’s Algorithm 先绘制远处的表面，再让近处的表面覆盖已经写入的颜色。绘制立方体时，先画背面、再画侧面、最后画正面，通常能够得到正确遮挡。但是侧面的远近关系不能只由一个代表深度决定：某一侧面在一部分位置较近，在另一部分位置却可能较远，错误顺序会留下不应露出的边缘。排序不仅需要约 $O(n\log n)$ 的代价，有时还不存在能够满足所有遮挡关系的顺序。

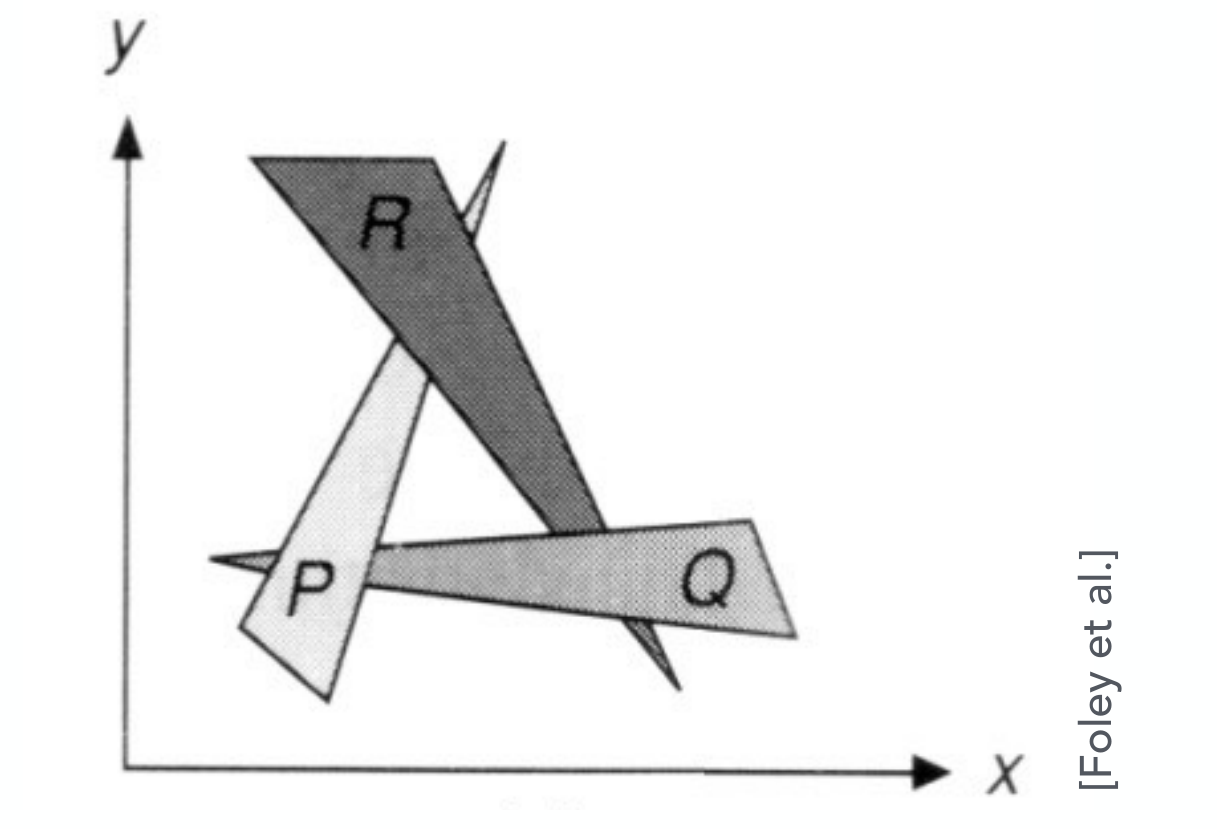

图中 $P$ 遮住 $Q$ 的一部分，$Q$ 遮住 $R$，$R$ 又遮住 $P$。若按整个三角形排序，三个条件无法同时满足。问题出在把整个图元作为排序单位；在每个屏幕位置上，最近表面仍然可以单独判断。

因此，深度缓冲 Depth Buffer，也称 Z-Buffer，为每个采样点保存当前最小深度，并让颜色缓冲 Framebuffer 保存与该深度对应的颜色。下面先约定深度 $d$ 为正，且越小越近；它不等同于相机坐标中朝向负 $z$ 的带符号坐标。

将所有采样点的深度初始化为无穷大
对每个三角形：
    对它覆盖的每个采样点：
        计算该点的深度 d 和颜色 C
        若 d 小于已保存的深度：
            同时更新深度和颜色

例如某点先收到深度为 5 的片元，就保存它；后来收到深度 3，则替换深度和颜色；再收到深度 8，两个缓冲都保持不变。处理任意数量的图元之后，总有

$$d_{\mathrm{buffer}}(x,y)=\min\{d_i\mid i\text{ 覆盖该采样点}\}.$$

片元 Fragment 是光栅化生成的候选记录，包含位置、深度以及插值属性。只有通过深度等测试的片元才可能影响最终像素，一个像素因而可以先后收到多个片元。这个最小值关系说明：Z-Buffer 无须对图元排序；若每个三角形的覆盖样本数视为常数，$n$ 个三角形的比较总量是 $O(n)$。一般情况下更准确的工作量是所有候选片元数的总和，较大的三角形和重复遮挡都会增加它。

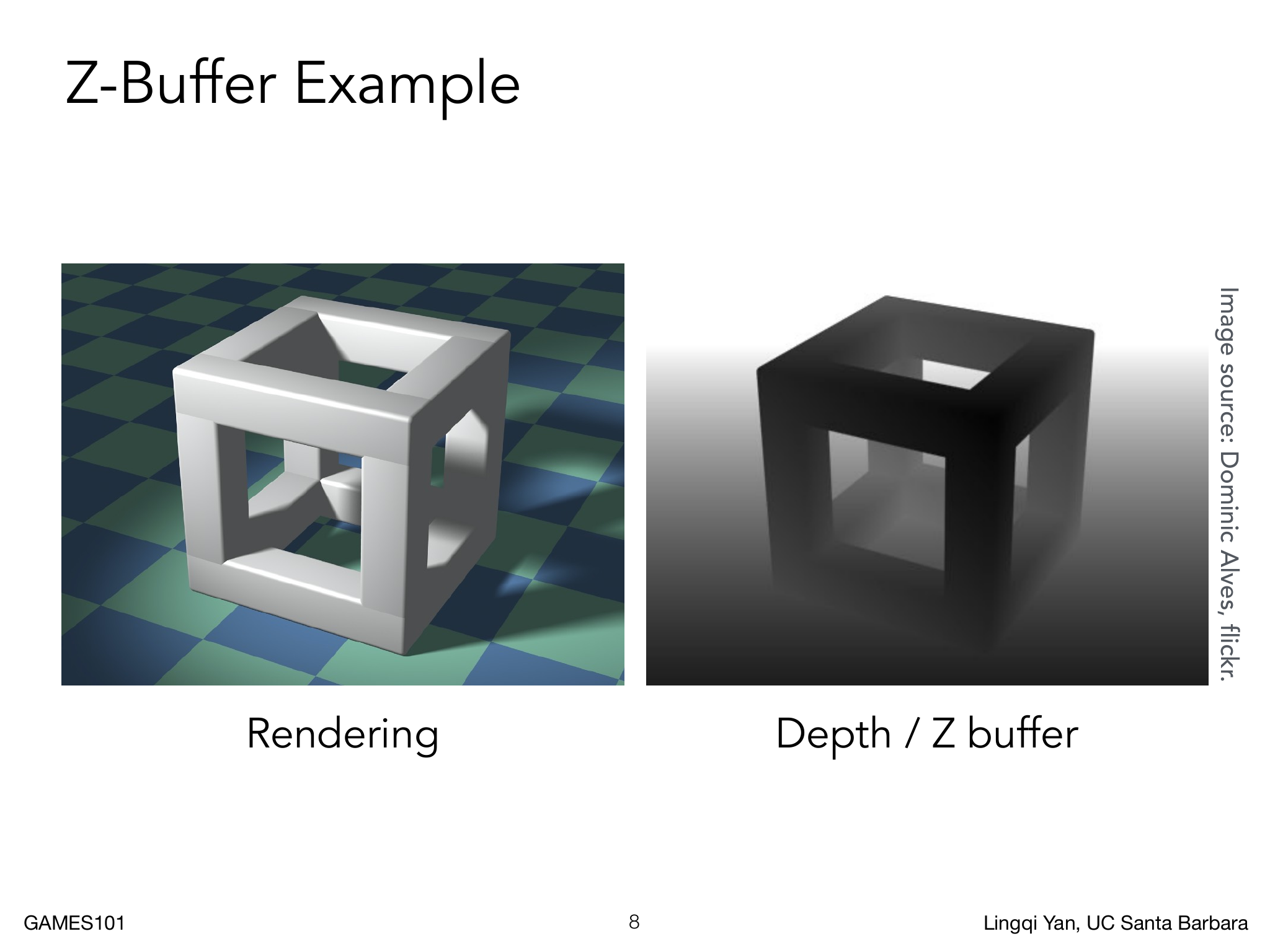

左图保存可见颜色，右图把最近深度显示成灰度：靠近相机的立方体角较暗，地板向远处逐渐变亮。两图位置一一对应，深度图的明暗只是数值的可视化，不是光照结果。

实际深度缓冲通常保存投影后的规范化深度。沿用透视投影中近平面对应 $z_{\mathrm{ndc}}=1$、远平面对应 $-1$ 的约定，可令

$$d=\frac{1-z_{\mathrm{ndc}}}{2}\in[0,1].$$

这样仍可用“小于”判断更近。硬件可把缓冲清为 1；严格小于测试会拒绝恰好位于最远边界、深度也为 1 的片元，边界是否绘制取决于所选比较规则。概念伪代码中的无穷大避免了这个细节。不同 API 或 reversed-Z 实现可能采用不同映射和比较方向，必须整套保持一致。

不透明表面、没有深度并列且比较规则一致时，交换图元提交顺序不会改变结果。共面或近共面表面可能出现深度并列与 Z-fighting，有限精度会使它们争夺同一位置。透明表面还要与后面的颜色混合，仅留下最近一层无法表示这种累积过程；通常需结合不透明深度测试、透明排序和混合，或专门的顺序无关透明技术。使用 MSAA 时深度也按覆盖样本分别记录：$2\times2$ 样本是 4 份深度，$4\times4$ 是 16 份，并非一个像素只存一份就足够。

局部着色

可见性正确之后，若把立方体的所有面填成同一种颜色，画面仍只有外轮廓，转动时不容易区分哪个面朝向哪里。给不同朝向的面计算不同亮度，才会显出表面的方向和转折。着色 Shading 研究表面在给定照明和观察条件下呈现什么颜色。

先只考虑一个表面点 $Q$。计算需要该点的单位法线 $\mathbf n$、指向光源的单位向量 $\mathbf l$、指向相机的单位向量 $\mathbf v$，以及颜色、反射系数、Shininess 等材质参数。对点光源，另需光源强度 $I$ 和光源到 $Q$ 的距离 $r$。向量必须归一化并放在同一坐标系里；否则点积既不再等于夹角余弦，也无法正确比较方向。若程序把光方向定义成光线传播方向，它与这里的 $\mathbf l$ 相反，使用时需取负号。

这是一种局部着色 Local Shading：只根据 $Q$ 的属性和这些方向计算响应，还没有检查 $Q$ 到光源之间是否被其他物体挡住。因而表面可以有明暗和高光，却不自动产生投射阴影。阴影 Shadow 需要额外的可见性判断；间接光还需要计算别的表面如何反射光。先把这三类问题分清，后面的模型才不会被赋予它没有计算的效果。

以一张被照亮的表面为例，可以区分较宽的底色变化、局部较亮的高光，以及背光侧仍然保留的亮度。Blinn–Phong 模型 用漫反射、镜面反射和环境光三个分量近似它们。下面先从较宽的底色变化开始。

漫反射

对哑光表面，移动观察者时，同一个点的亮度可以近似不变。这种理想化行为称为朗伯漫反射 Lambertian Reflection：固定入射照明下，表面沿不同观察方向的出射辐亮度相同。辐亮度描述沿某个方向看到的表面亮度，严格定义见辐射度量。此处“各方向相同”不表示单位立体角的总功率相同，后者还与投影面积有关。

要算漫反射亮度，先看表面实际接收了多少光。把一小块表面正对平行光束，原来落入它的六条等能量光线都被接收；将表面旋转 $60^\circ$ 后，它在光束垂直截面上的面积只剩一半，因此同样的表面积只接收到约三条光线。这个变化由朗伯余弦定律 Lambert’s Cosine Law 表示：

$$\mathrm dA_\perp=\mathrm dA\cos\theta =\mathrm dA(\mathbf n\cdot\mathbf l).$$

这里 $\theta$ 是光源方向与法线夹角。正对光源时投影面积最大，接近掠射时投影面积趋近零。季节中的太阳高度变化也有这一因素：斜射时同样一束光分布在更大的地面面积上；季节本身还涉及日照时长等条件。单面不透明表面的背侧不接收这束直接光，因此使用 $\max(0,\mathbf n\cdot\mathbf l)$。

再看光源距离。假定点光源向各方向均匀发光，半径 $r$ 的球面截获同样总功率，而球面面积为 $4\pi r^2$。若单位距离处单位正交面积接收的值为 $I$，则

$$4\pi I=4\pi r^2 I_r \quad\Longrightarrow\quad I_r=\frac{I}{r^2}.$$

这里解释的是接收光随距离的变化，光源自身的辐射强度并未变小。更严格地把 $I$ 定义为每单位立体角的辐射强度，也得到正对光源时的辐照度 $I/r^2$。平行光源不使用这个点光源距离衰减。

最后乘以表面颜色系数，得到经验模型中的漫反射项：

$$L_d=k_d\frac{I}{r^2}\max(0,\mathbf n\cdot\mathbf l).$$

三个因子分别控制材质响应、到达的光、表面对这束光的接收量。$k_d$ 取 RGB 三分量时，每个颜色通道有自己的响应比例；取零会让这一项为零，增大它会让这一项更亮。这里的 $k_d$ 可吸收归一化常数，不能直接把 $k_d=1$ 当成严格的“全部入射能量被反射”。若采用物理上的反照率 Albedo $\rho_d$，即总反射能量占入射能量的比例，朗伯 BRDF 为 $\rho_d/\pi$，对应

$$L_d=\frac{\rho_d}{\pi}\frac{I}{r^2} \max(0,\mathbf n\cdot\mathbf l).$$

公式不含 $\mathbf v$，所以固定点的漫反射亮度不随观察方向改变；也不含相机距离。在没有吸收和散射的传播介质中，辐亮度沿光线保持不变，远处物体主要是占据的图像面积变小。光源到表面的距离衰减与表面到相机的距离是两个不同问题。

镜面高光

光滑表面把反射集中在镜面方向附近。观察方向越靠近这个方向，看到的高光通常越亮。Phong 反射模型 直接比较观察方向 $\mathbf v$ 和理想反射方向

$$\mathbf r=2(\mathbf n\cdot\mathbf l)\mathbf n-\mathbf l.$$

Blinn–Phong 采用另一种方向比较。若 $\mathbf l$ 与 $\mathbf v$ 恰好满足镜面反射定律，法线正好平分两者夹角。两单位向量相加后指向角平分线，因此定义半程向量 Halfway Vector

$$\mathbf h=\frac{\mathbf l+\mathbf v}{\|\mathbf l+\mathbf v\|}.$$

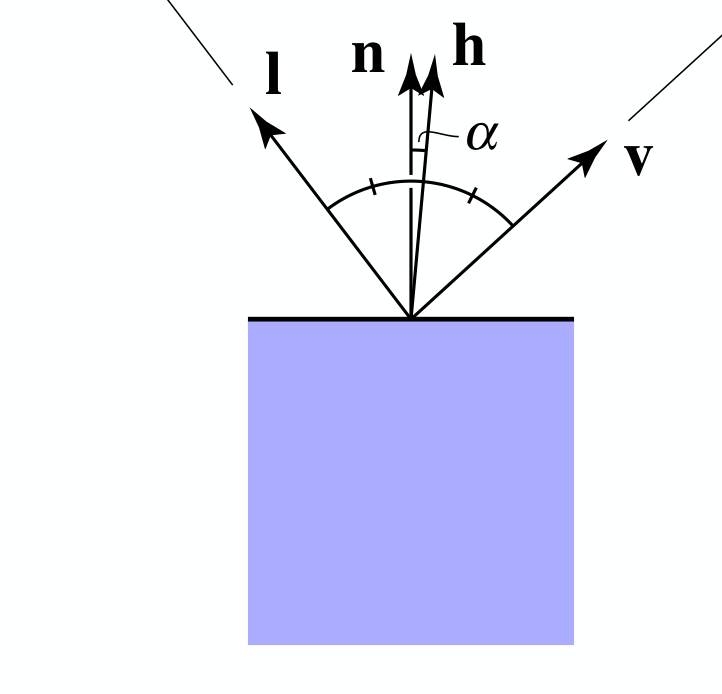

图中 $\mathbf h$ 平分 $\mathbf l$ 与 $\mathbf v$，$\alpha$ 是 $\mathbf h$ 与 $\mathbf n$ 的夹角。理想反射条件下它们重合，$\mathbf n\cdot\mathbf h=1$；偏离时点积下降。Blinn–Phong 用这个点积计算镜面项：

$$L_s=k_s\frac{I}{r^2}\max(0,\mathbf n\cdot\mathbf h)^p.$$

为什么还要取 $p$ 次幂？仅用余弦时，夹角达到 $45^\circ$，数值仍有 $\cos45^\circ\approx0.707$，亮区过宽。将它取高次幂后，除了接近 1 的数值，其余很快下降：$0.9^8\approx0.43$，$0.9^{64}\approx0.0012$。指数 $p$ 即 Shininess，控制高光分布宽度。

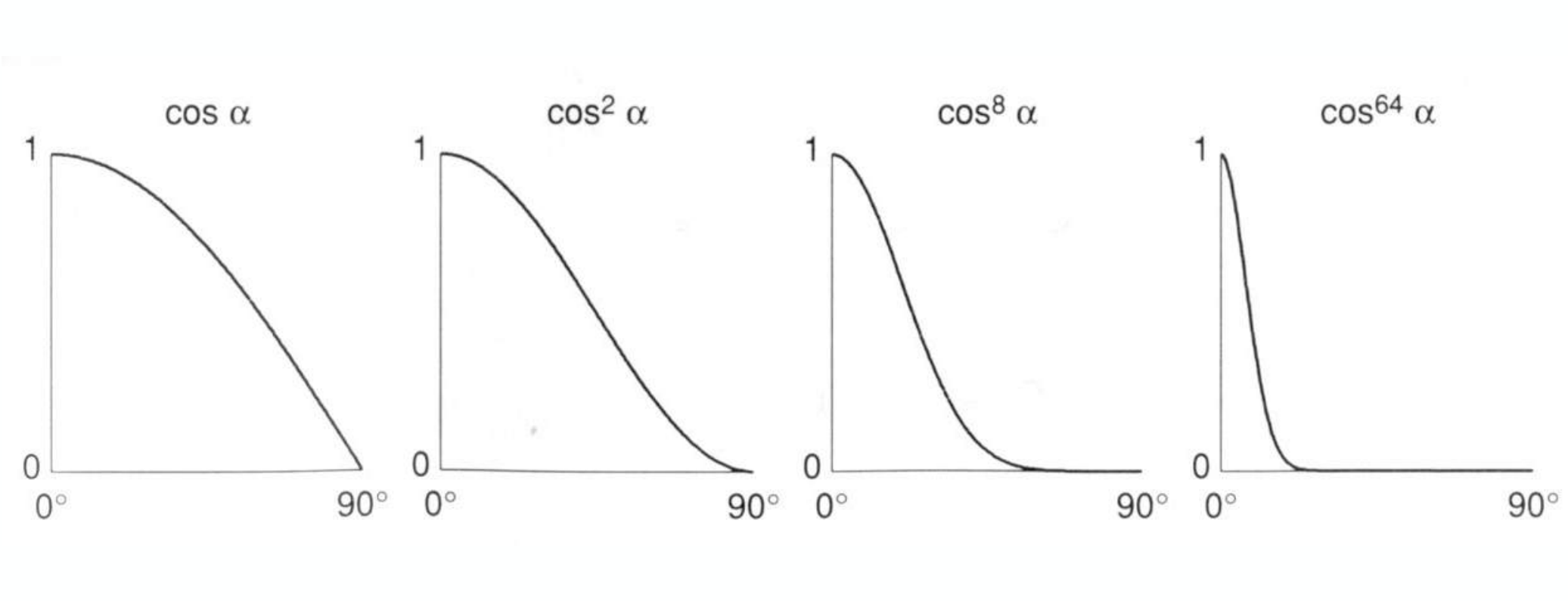

四幅图从 $\cos\alpha$ 到 $\cos^{64}\alpha$，峰值都为 1，但显著非零的角度范围逐渐缩小。$p=64$ 时在约 $20^\circ$ 到 $30^\circ$ 的范围已经明显衰减；$p=100$ 到 200 会得到更窄的高光。这些角度不是模型的硬边界：半高宽可由 $\cos^p\alpha=1/2$ 求出 $\alpha=\arccos(2^{-1/p})$，可见范围还取决于亮度尺度和显示条件。

$k_s$ 控制镜面分量的颜色和强度。许多非金属表面的镜面反射近似不改变入射光颜色，白光下高光常接近白色；金属高光可以具有明显颜色。Phong 与 Blinn–Phong 都是经验模型，指数不能直接等同于物理粗糙度。半程方向提供了方便的计算方式，实际性能仍取决于实现，不能据此断言它在所有硬件上都更快。单面模型还应要求光源和相机位于表面正侧；$\mathbf l+\mathbf v=\mathbf0$ 时半程向量未定义。上式省略了更完整物理模型中的若干几何和能量约束，因此适合用来理解高光，不保证能量守恒。

环境光

只计算直接光照，背向光源的表面会变黑。然而真实场景中，别的表面还会把光反射到这里。暂时不计算这些反弹，可以加入环境光 Ambient Lighting 常数项：

$$L_a=k_a I_a,\qquad L=L_a+L_d+L_s.$$

它与光源方向、观察方向和法线都无关，相当于给同一材质各点加一个相同的亮度基底。真实间接光会随遮挡、位置和其他材质改变，常数项只是近似。

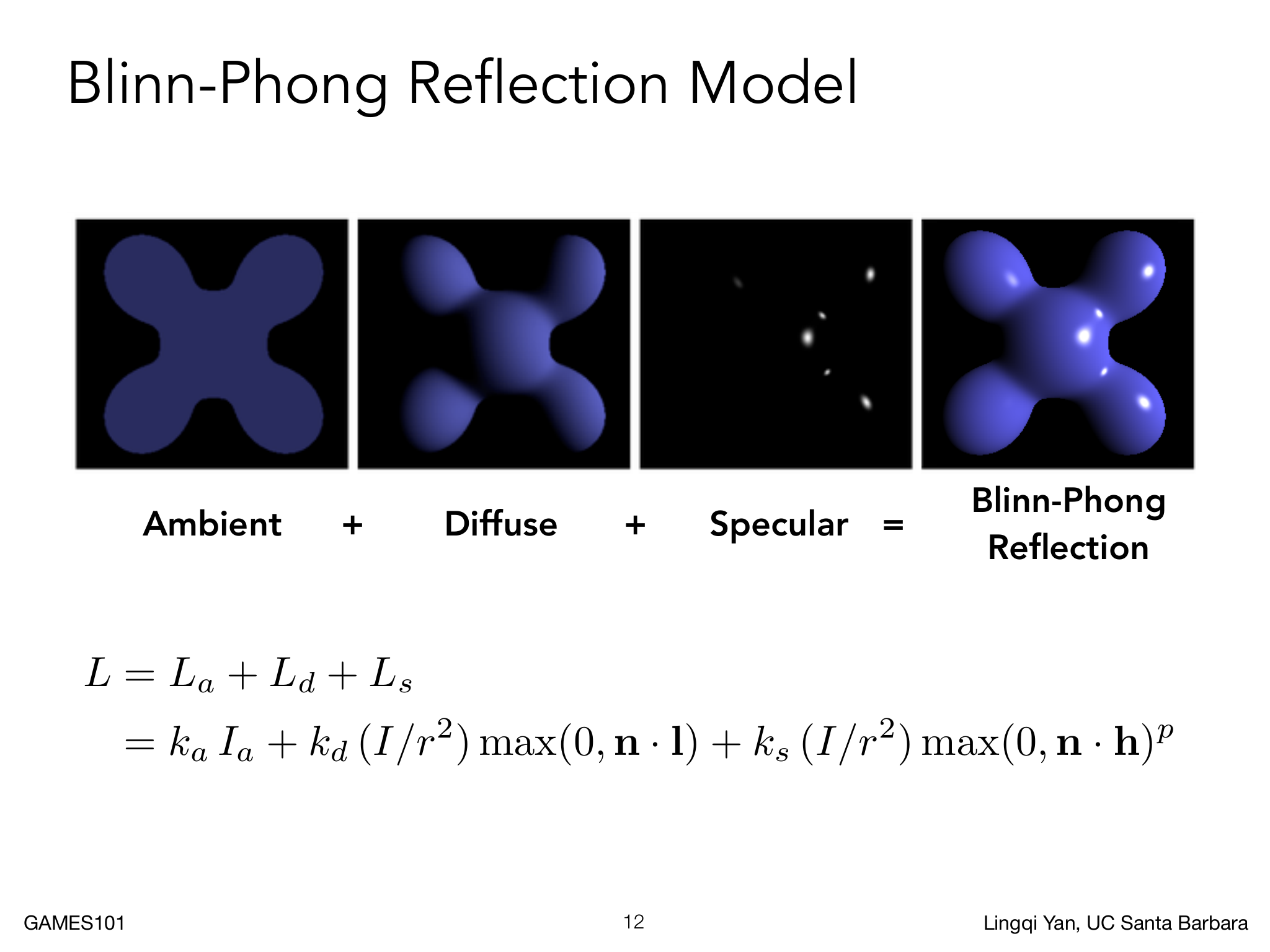

图中环境项只有均匀底色；漫反射项随朝向形成大范围渐变；镜面项大部分位置较暗，仅在满足高光方向的位置出现亮斑。相加后，背光侧保留底色，面向光源的位置更亮，高光叠加在少数位置。完整经验公式为

$$L=k_aI_a+k_d\frac{I}{r^2}\max(0,\mathbf n\cdot\mathbf l) +k_s\frac{I}{r^2}\max(0,\mathbf n\cdot\mathbf h)^p.$$

若有多个直接光源，可以分别计算它们的漫反射和镜面贡献后相加，环境项不需要随每个光源重复添加。

着色频率

现在已经能够求一个点的颜色，还要决定在哪些点求解光照方程。着色频率 Shading Frequency 指评估光照的空间粒度：每个面、每个顶点，或每个片元。

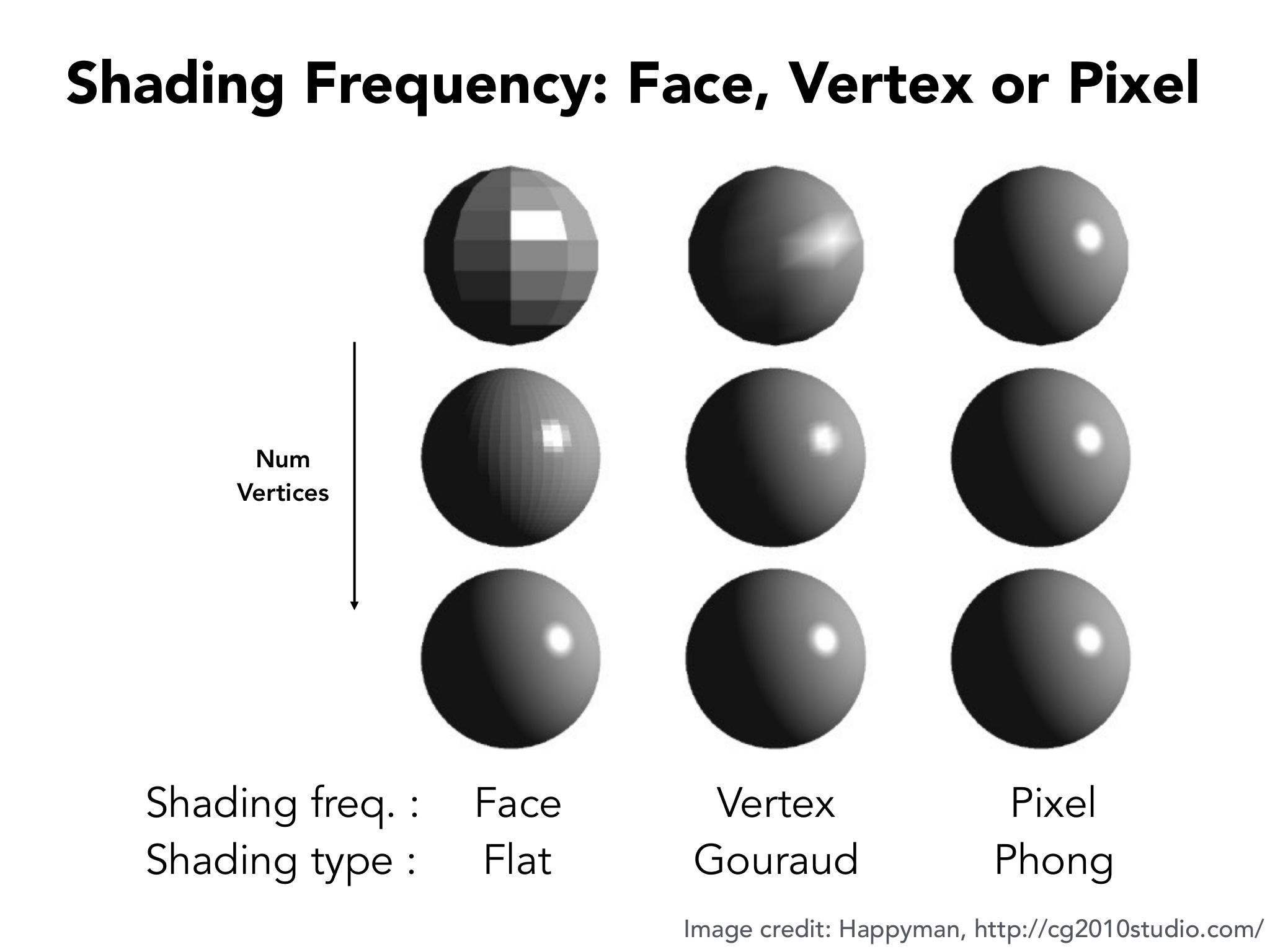

先看第一行：左侧球的每个面内部颜色相同，面与面之间亮度突变；中间球通过插值变平滑，但高光较宽或可能被漏掉；右侧在表面内部重新计算光照，高光更集中。向下看，网格逐渐变密，三种方法之间的差别减小。两种变量需分别比较：横向改变着色频率，纵向改变几何采样密度。

• Flat Shading 为一个三角形选一个法线和代表点，只计算一次颜色，整个面使用同一结果。三角形法线可由两条边叉积后归一化得到，适合表达折面。
• Gouraud Shading 在顶点计算颜色，再插值到三角形内部。若亮峰位于面内部而三个顶点都不亮，颜色插值无法凭空生成这个峰，因此可能漏掉高光。
• Phong Shading 先把顶点法线插值到片元，再在片元位置归一化法线并计算光照。这里的 Phong 指评估位置，与使用 $\mathbf v\cdot\mathbf r$ 的 Phong 反射模型不同；Phong Shading 同样可以使用 Blinn–Phong 模型。

顶点法线从哪里来？若网格来自球面等解析曲面，可以使用原曲面的法线，例如球心指向球面点的方向。只有网格时，可以由相邻面法线估计：

$$\mathbf n_v=\operatorname{normalize}\left(\sum_i w_i\mathbf n_i\right).$$

最简单令权重相同，也可按面积或顶点夹角加权。这样相邻三角形共享顶点处的法线，插值后方向较平滑；机械硬边两侧则应保留独立法线，不能平均成圆滑过渡。插值一般会改变向量长度，参与点积前必须再次归一化。

更细的着色不改变实际轮廓和遮挡关系，粗球的边缘仍然是多边形。成本也不能只凭“逐面便宜”判断：当面片小于一个像素时，面片数量可能超过像素数量；粗网格上则常由逐片元计算得到更细的光照变化。

图形管线

变换、覆盖测试、可见性和着色各自处理不同对象。把它们连起来，就是图形管线 Graphics Pipeline。

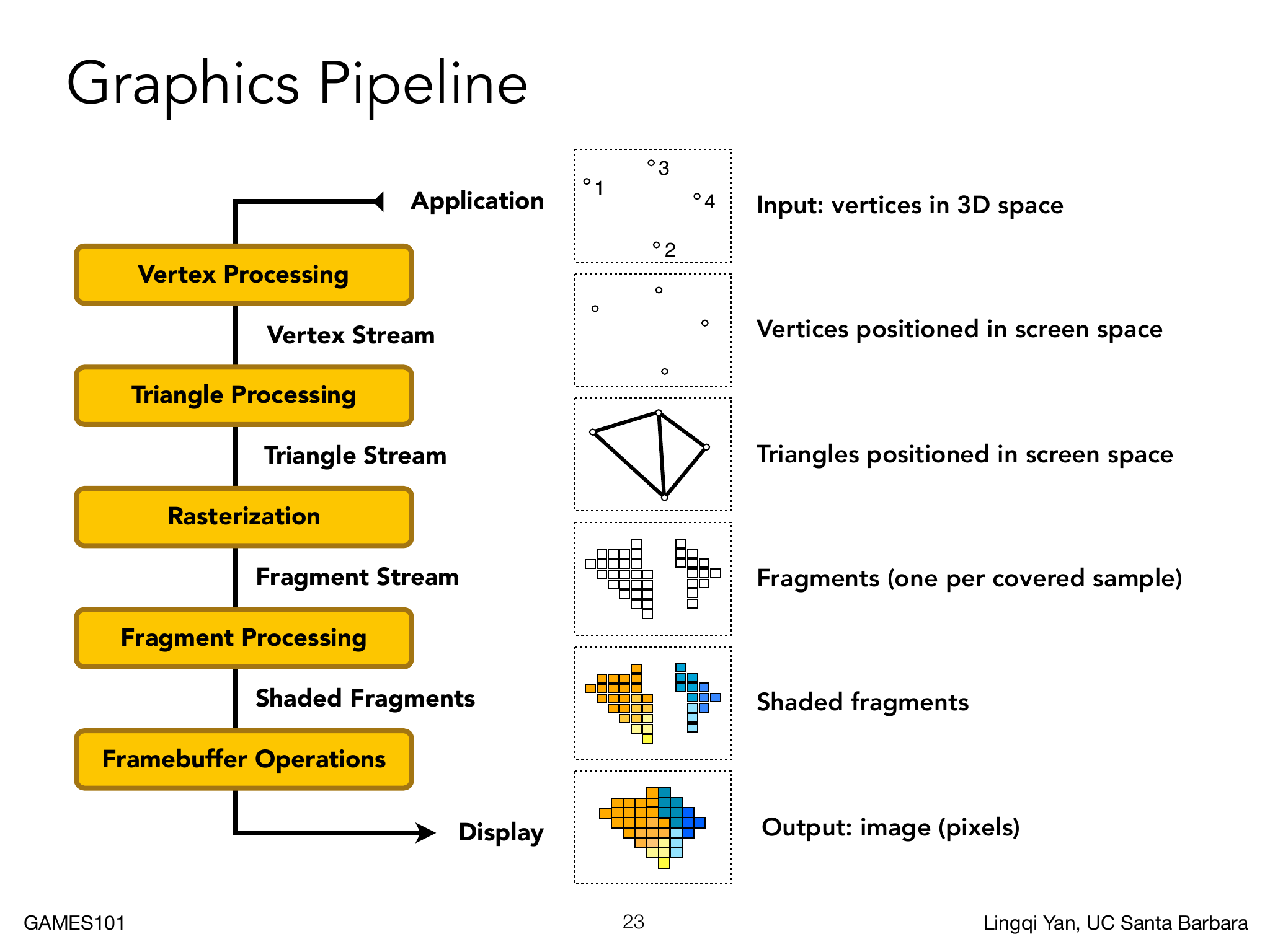

沿图中的主干向下读，输入先是三维顶点；顶点处理改变它们的位置和属性；三角形处理根据连接关系形成图元；光栅化产生覆盖记录；片元处理计算颜色；帧缓冲操作决定这些颜色怎样写入图像。每个阶段接收的对象不同，所以同一段程序可以分别描述“一个顶点”或“一个片元”的计算。

具体实现中，应用在 CPU 上更新场景、相机和动画，并提交绘制指令。顶点着色器执行 MVP 等变换，输出齐次裁剪坐标；图元装配后在裁剪空间裁掉视锥外部分，进行透视除法与视口映射；光栅化执行覆盖测试和属性插值；片元着色器执行纹理查询及光照；逐样本操作执行深度、模板和混合，再形成输出图像。深度测试可能在满足条件时提前进行以避免无用着色，但其含义仍是保留可见样本。

着色器 Shader 是可编程阶段的程序。下面用 GLSL 展示一个片元的漫反射计算；纹理提供此点的颜色，光照项随后调节它：

uniform sampler2D materialTexture;
uniform vec3 lightDir;
in vec2 uv;
in vec3 normal;
out vec4 fragmentColor;

void main()
{
    vec3 kd = texture(materialTexture, uv).rgb;
    vec3 n = normalize(normal);
    // lightDir 采用光线传播方向，取负后才指向光源。
    vec3 l = normalize(-lightDir);
    float cosine = clamp(dot(n, l), 0.0, 1.0);
    fragmentColor = vec4(kd * cosine, 1.0);
}

uniform 是一次绘制中共享的参数，in 接收从顶点属性插值得到的片元输入，texture 查询纹理，dot 求点积，clamp 限定数值范围，输出中的第 4 分量是 Alpha。这里省略了点光源距离衰减，按方向照明演示。硬件把程序应用到大量片元，不需要应用程序逐个遍历它们；着色器内部仍可包含循环、分支和函数。

GPU 为这种大量相似计算提供并行执行和固定功能单元。它既可作为独立显卡，也可集成在处理器中。以 2015 年的 Unreal Engine Kite Demo 为例，复杂场景包含数十万至数百万三角形，输出约 200 万至 400 万像素并进行抗锯齿，目标为每秒 30 至 60 帧，VR 往往要求更高刷新率。课件所举约 2–4 TFLOPS 是当时设备的计算量级，不是当前 GPU 的统一性能。几何着色器还可生成或丢弃图元，计算着色器可处理通用并行任务。Inigo Quilez 的约 800 行蜗牛 Shader 演示了由程序定义形状、外观和动画的用法。

OpenGL、DirectX 等 API 让应用配置这些阶段和数据接口；相机参数、变换矩阵和绘制状态仍由应用或引擎决定并提供，驱动不会替程序自动选择场景所需的 MVP。

纹理坐标

同一个球面既可以是一种纯色，也可以带有星形图案；同一块地板可以有木纹。它们使用同一光照方程，只需让 $k_d$ 随位置变化。纹理映射 Texture Mapping 用一张图或其他可查询数据，为表面各点提供属性。

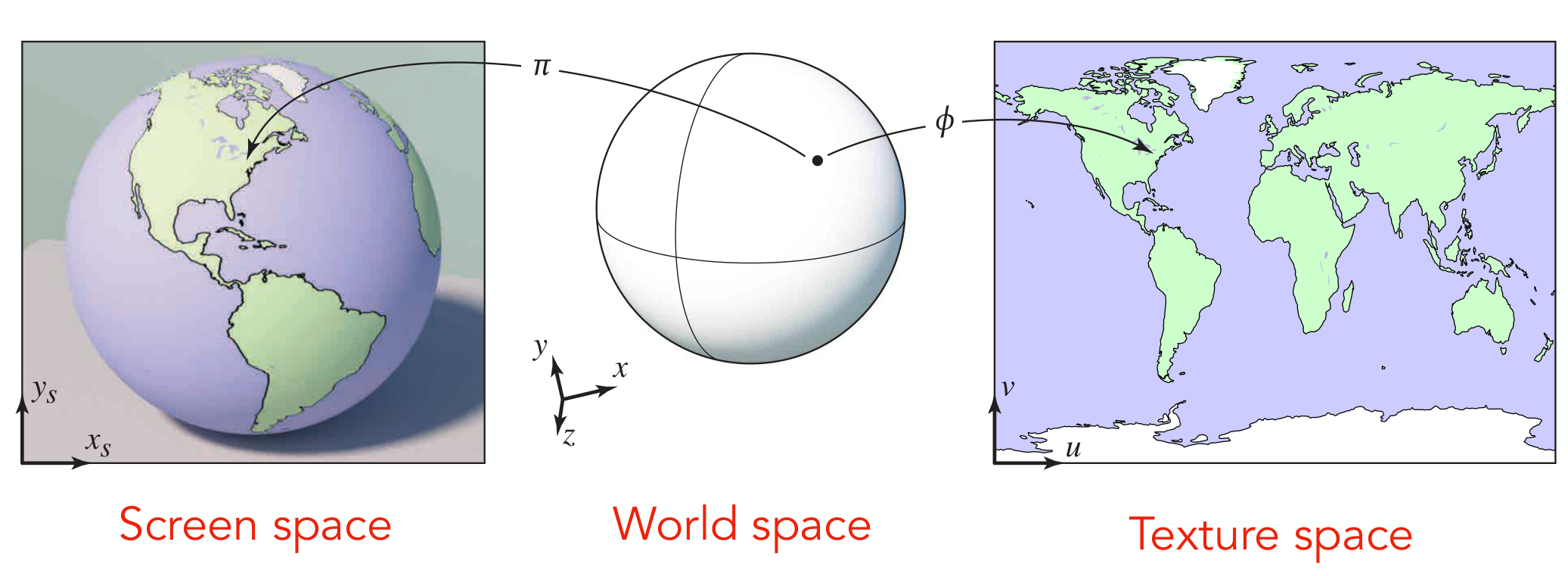

中间是世界空间中的地球表面，右侧是二维地图，左侧是投影后的屏幕图像。映射 $\phi$ 关联表面点与地图位置，投影 $\pi$ 关联表面点与屏幕位置。图像中的同一个点经历两套不同映射，不能把屏幕坐标直接当作纹理坐标。

三维表面局部只有两个自由度，因此可用二维参数 UV 标记位置。球面可以用经纬参数，复杂模型则常剪开成若干片再展开。这个建立表面与二维域对应关系的过程称为参数化 Parameterization。美术人员可手工展开，也可由算法尽量减少拉伸、压缩和接缝；曲面并不一定能无失真地展开成一张平面。

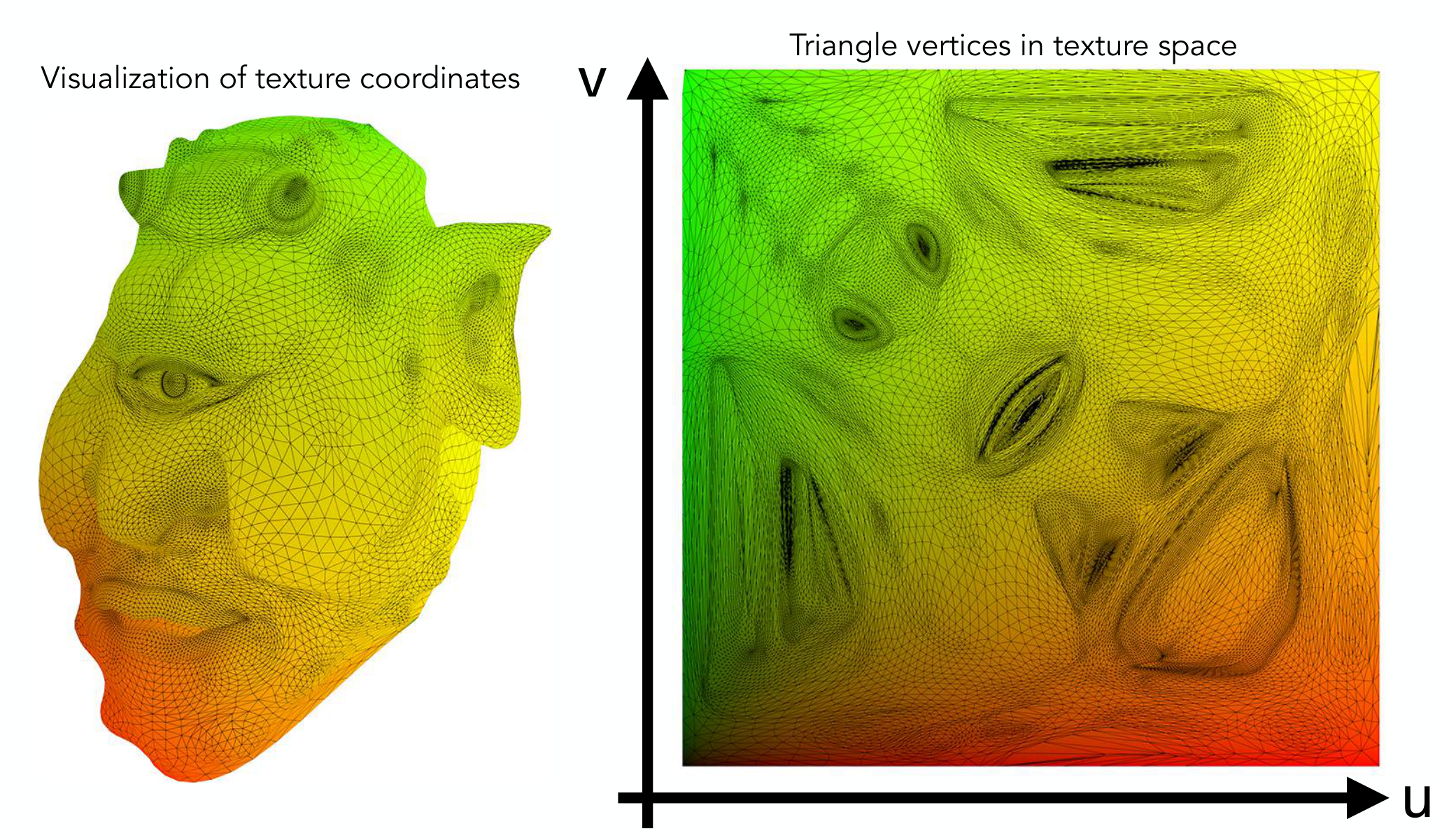

图中左右颜色对应相同位置，三维模型上的顶点在右侧都有 UV 坐标。渲染阶段已知三角形三个顶点的对应关系，再求内部点的 UV，而不需要重新进行整个模型的展开。查询纹理得到 RGB 后，可以把它用作这个点的 $k_d$，再计算光照；纹理颜色不替代光照结果。

纹素 Texel 是纹理数组的一个离散元素，像素是输出图像的元素，两者分辨率可以不同。常用归一化 UV 表示一张图的范围 $[0,1]^2$。对宽高 $W_t,H_t$ 的纹理，纹素 $(i,j)$ 的中心可写为 $((i+0.5)/W_t,(j+0.5)/H_t)$；具体上下方向约定需与图像加载保持一致。

UV 也可超过 $[0,1]$：Repeat 重复平铺，Clamp 固定在边界，Mirror 交替镜像。要让重复纹理没有可见接缝，左右边界和上下边界需匹配，称为无缝纹理 Seamless Texture。Wang Tiles 用带边缘约束的多种小块拼接，可减轻单张图反复重复的规则感。法线、粗糙度、透明度等属性也能放进纹理，进一步用途见纹理作为数据。

重心插值

顶点有了颜色、法线和 UV，三角形内部应该怎样取值？先让两个顶点之间按位置比例过渡，再把这种想法推广到三角形。重心坐标 Barycentric Coordinates 为平面点 $P$ 指定三个顶点的权重：

$$P=\alpha A+\beta B+\gamma C, \qquad \alpha+\beta+\gamma=1.$$

三个权重只有两个自由度，符合平面点用两个参数表示的要求。$A,B,C$ 自身的权重分别是 $(1,0,0)$、$(0,1,0)$、$(0,0,1)$，三个权重都非负时点位于三角形内或边界；有负权重时则位于外部。

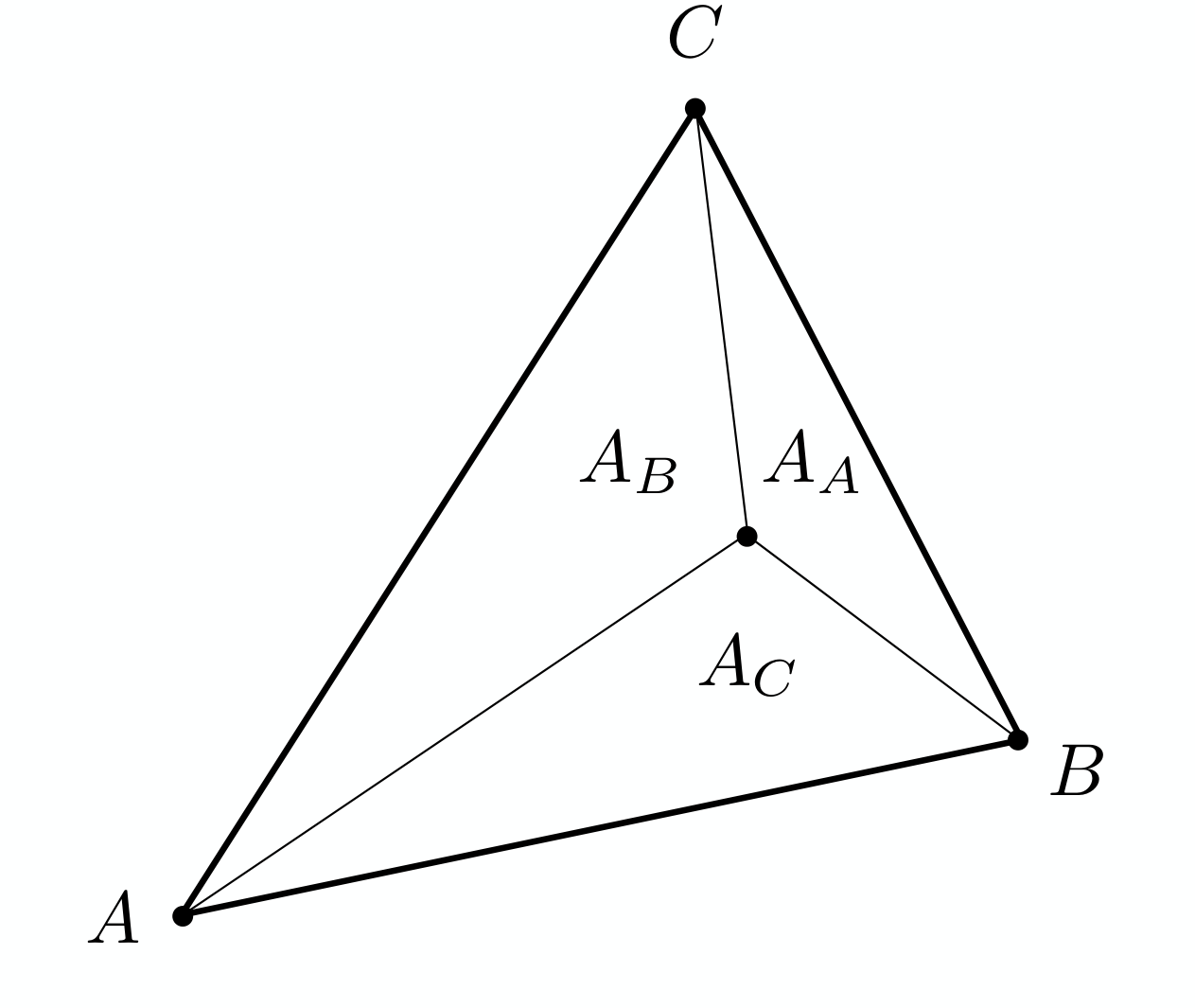

图中 $A_A$ 是位于顶点 $A$ 对面的子三角形面积，其他标记同理。对应权重正好是面积比例：

$$\alpha=\frac{S_{PBC}}{S_{ABC}},\qquad \beta=\frac{S_{PCA}}{S_{ABC}},\qquad \gamma=\frac{S_{PAB}}{S_{ABC}}.$$

可把这一关系理解为点到对边的相对高度：$PBC$ 与 $ABC$ 共用底边 $BC$，面积比等于高度比；$P$ 越靠近 $A$，对边的相对高度越大，$A$ 的权重越大。重心把三角形等分成三个面积相等的部分，因此三个权重都是 $1/3$。对外部点要使用有向面积，直接取绝对面积无法识别负权重。

在屏幕二维坐标中，也可直接解三元线性方程。令 $A=(x_A,y_A)$，其他顶点同理，非退化三角形有

$$\Delta=(y_B-y_C)(x_A-x_C)+(x_C-x_B)(y_A-y_C),$$

$$\alpha=\frac{(y_B-y_C)(x-x_C)+(x_C-x_B)(y-y_C)}{\Delta}, \qquad \beta=\frac{(y_C-y_A)(x-x_C)+(x_A-x_C)(y-y_C)}{\Delta}, \qquad \gamma=1-\alpha-\beta.$$

若属性 $V$ 在三角形上按仿射方式变化，就用 $V(P)=\alpha V_A+\beta V_B+\gamma V_C$。它既能表示标量深度，也能按分量插值颜色、法线和 UV；法线还要归一化。$\Delta=0$ 时三角形退化，不能通过上述除法取得唯一坐标。

还有一个关键限制：重心权重在仿射变换下保持，却不在透视投影下保持。远端等长线段在屏幕上更短，屏幕中点一般不是三维线段中点。直接用屏幕权重插值 UV，会使同一表面的纹理在不同三角形间呈现错误变化，必须做透视矫正插值 Perspective-Correct Interpolation。

设投影前权重为 $\lambda_i$，齐次裁剪顶点为 $\widetilde P_i$，第四分量为 $w_i$。投影前的线性组合和投影后坐标满足

$$\widetilde P=\sum_i\lambda_i\widetilde P_i, \qquad w_P=\sum_i\lambda_iw_i, \qquad P_{\mathrm{screen}}=\sum_i\frac{\lambda_iw_i}{w_P}P_{i,\mathrm{screen}}.$$

因此屏幕权重 $\alpha_i=\lambda_iw_i/w_P$。反解并用 $\sum_i\lambda_i=1$ 消掉 $w_P$，得到

$$\lambda_i=\frac{\alpha_i/w_i}{\sum_j\alpha_j/w_j}, \qquad V(P)=\frac{\sum_i\alpha_i V_i/w_i}{\sum_i\alpha_i/w_i}.$$

例如屏幕线段中点的两端权重都是 $1/2$，两端 $w$ 分别为 1 和 4，投影前权重为 $0.8$ 和 $0.2$。近端在屏幕上占据更大的比例，所以同一屏幕中点的三维位置更靠近近端。实现中可分别线性插值 $V_i/w_i$ 和 $1/w_i$，再做一次除法。普通属性和相机空间深度需要这种校正；已经完成除法的 NDC 深度 $z_c/w_c$ 则在屏幕三角形内线性插值，不能再重复校正。

三角形内部的纹理查询把权重、属性和着色连接为下面的过程。w 来自齐次裁剪坐标，插值后的法线还需要归一化：

对每个通过覆盖测试的片元：
    计算屏幕重心权重 alpha、beta、gamma
    用各顶点的属性 / w 和 1 / w 计算透视矫正 UV
    查询纹理，得到该点的 kd
    同样插值法线并重新归一化
    用 kd、法线、光源方向和视线方向计算颜色
    结合深度测试，把可见样本写入缓冲

纹理放大

查询得到的 UV 一般落在纹素中心之间。例如用 $256\times256$ 的图覆盖 4K 屏幕上的大块表面，一个纹素会对应多个像素，称为纹理放大 Texture Magnification。这时要从离散纹素重建连续颜色。

最近邻 Nearest Neighbor 选择离查询点最近的纹素，相当于把纹素中心坐标四舍五入。一个区域都返回同一个值，跨过中间边界时突然跳变，放大后便看到方块。双线性插值 Bilinear Interpolation 改用围住查询点的四个纹素中心。

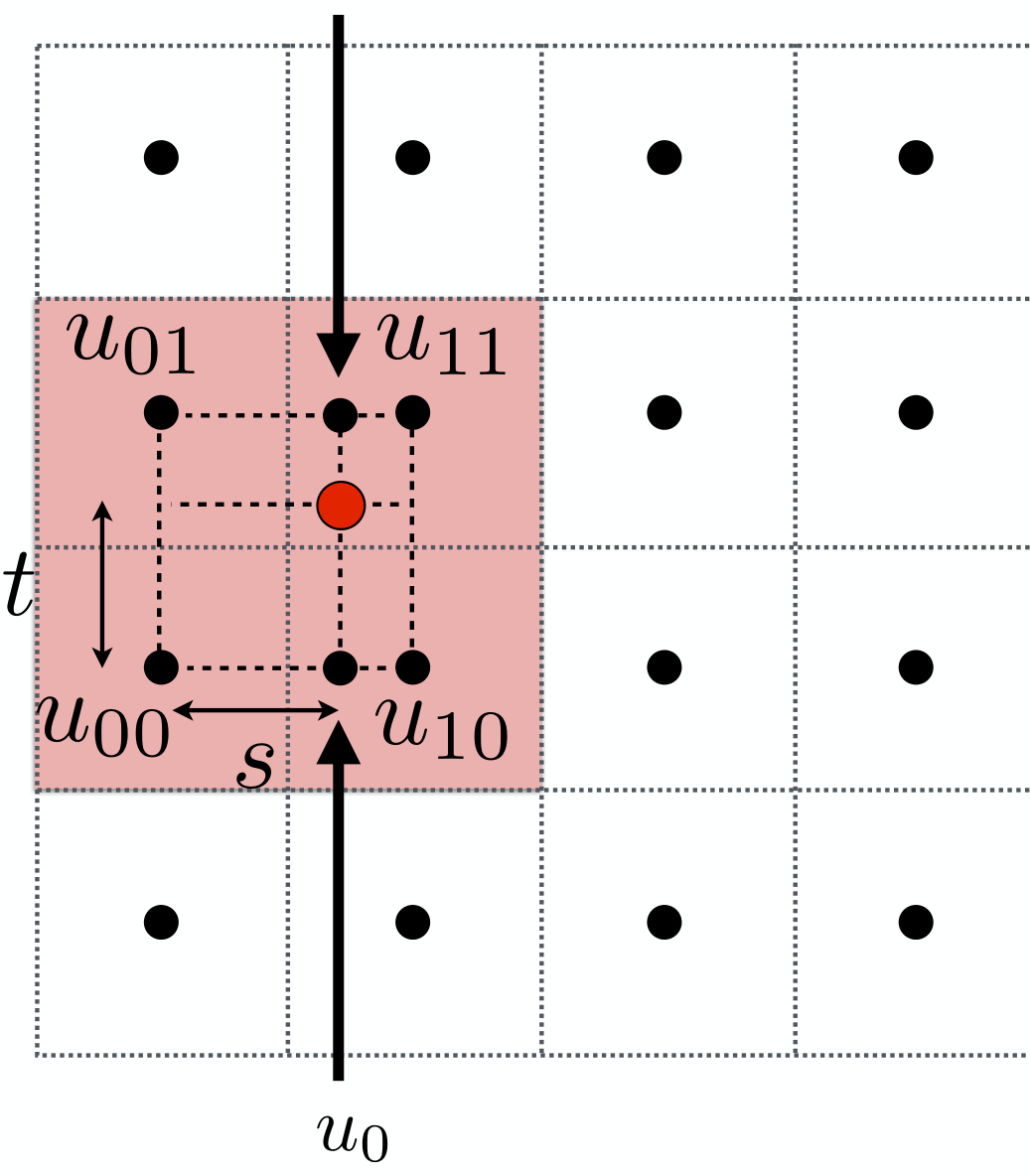

图中红点是查询位置，粉色区域标出参与计算的四个纹素，黑点 $u_{00},u_{10},u_{01},u_{11}$ 保存已知颜色。$s,t$ 表示相对于左下中心的水平和垂直偏移，并以相邻中心距离为 1，所以都在 $[0,1]$ 内。定义线性插值 Lerp

$$\operatorname{lerp}(s,a,b)=(1-s)a+sb.$$

先沿水平方向算出上下两个中间值，再沿垂直方向求红点：

$$u_0=(1-s)u_{00}+su_{10},\qquad u_1=(1-s)u_{01}+su_{11},$$

$$c=(1-t)u_0+tu_1 =(1-s)(1-t)u_{00}+s(1-t)u_{10}+(1-s)tu_{01}+st u_{11}.$$

四个权重非负且和为 1。正中心 $s=t=1/2$ 时就是四者平均，靠近某个纹素中心时，它的权重趋近 1；交换水平和垂直插值顺序，展开后仍得到同一公式。此处图中 $u_{ij}$ 是颜色值标记，不能与归一化 UV 坐标中的 $u$ 混淆。

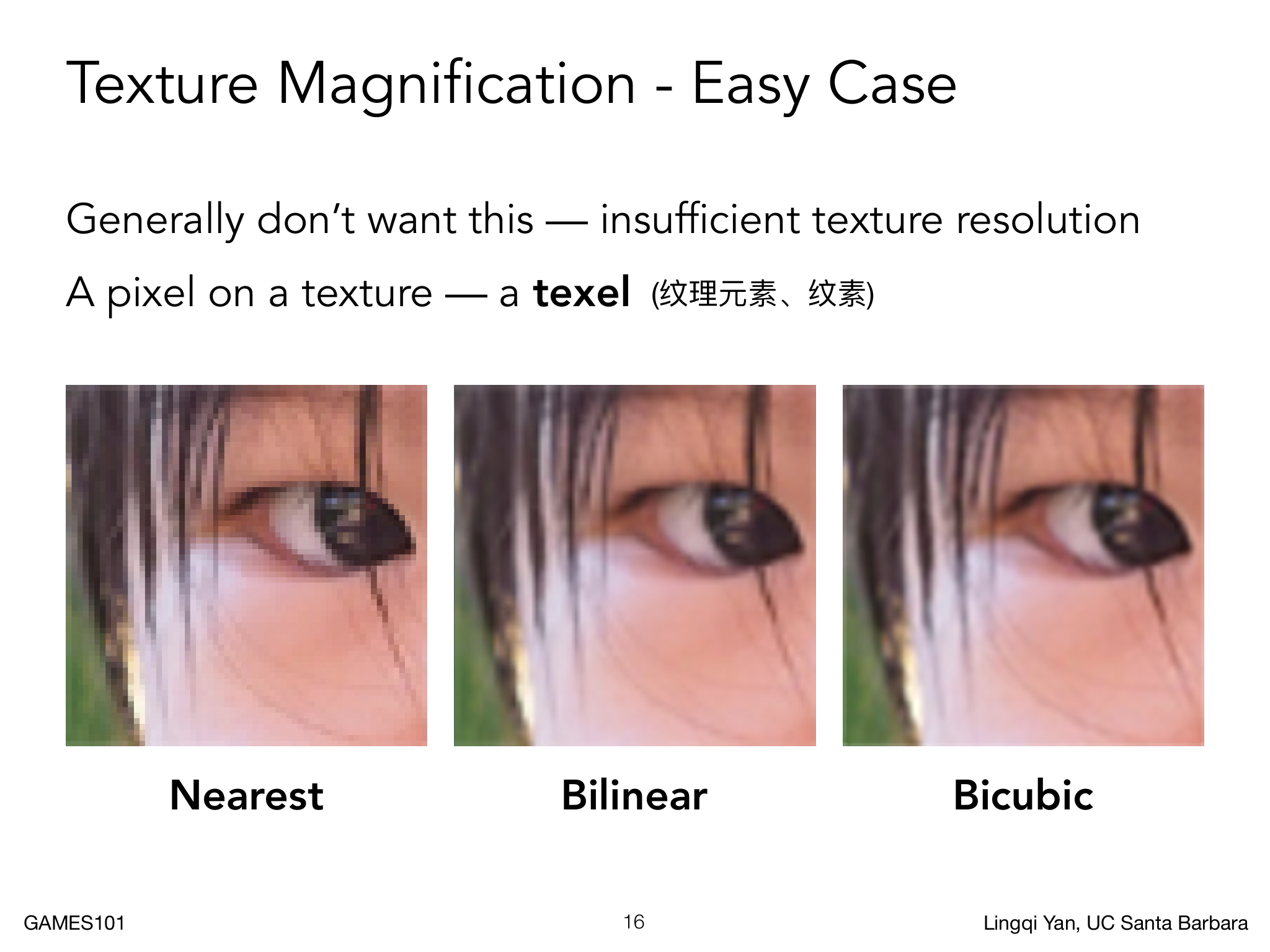

眼角和发丝附近，Nearest 显示方块边界，Bilinear 把相邻值连续连接，但边缘较柔和。双三次插值 Bicubic Interpolation 使用 $4\times4$ 的 16 个邻点，通过三次核重建，可改善平滑性，也增加查询和计算成本；具体连续性取决于核，带负权重的核还可能出现过冲。过滤能够改善重建，纹理原本没有采到的细节无法由插值唯一恢复。

纹理缩小

远处地板的情况相反：一个屏幕像素对应许多纹素，称为纹理缩小 Texture Minification。此时即使准确插值了像素中心的颜色，也只代表覆盖范围内的一个点。

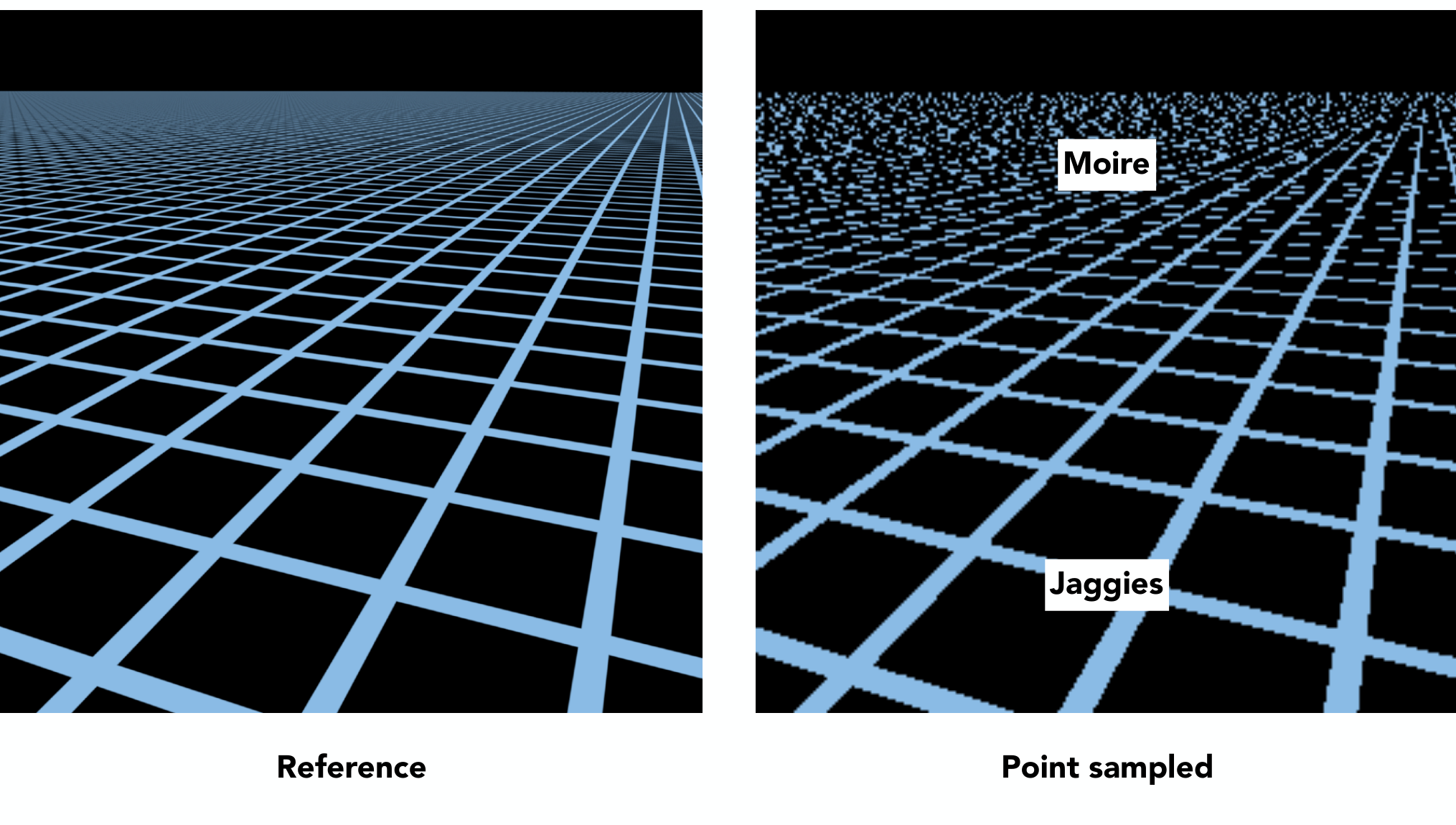

右图近处的斜线出现锯齿，远处格子产生摩尔纹；左图细线随着距离自然汇合。越远处，每个像素跨过的黑白变化越多，单次查询容易只取到其中一个颜色，采样位置的微小变化就会引起较大的结果变化。这是纹理信号的欠采样，不是简单增加纹理原图分辨率就能解决的问题。

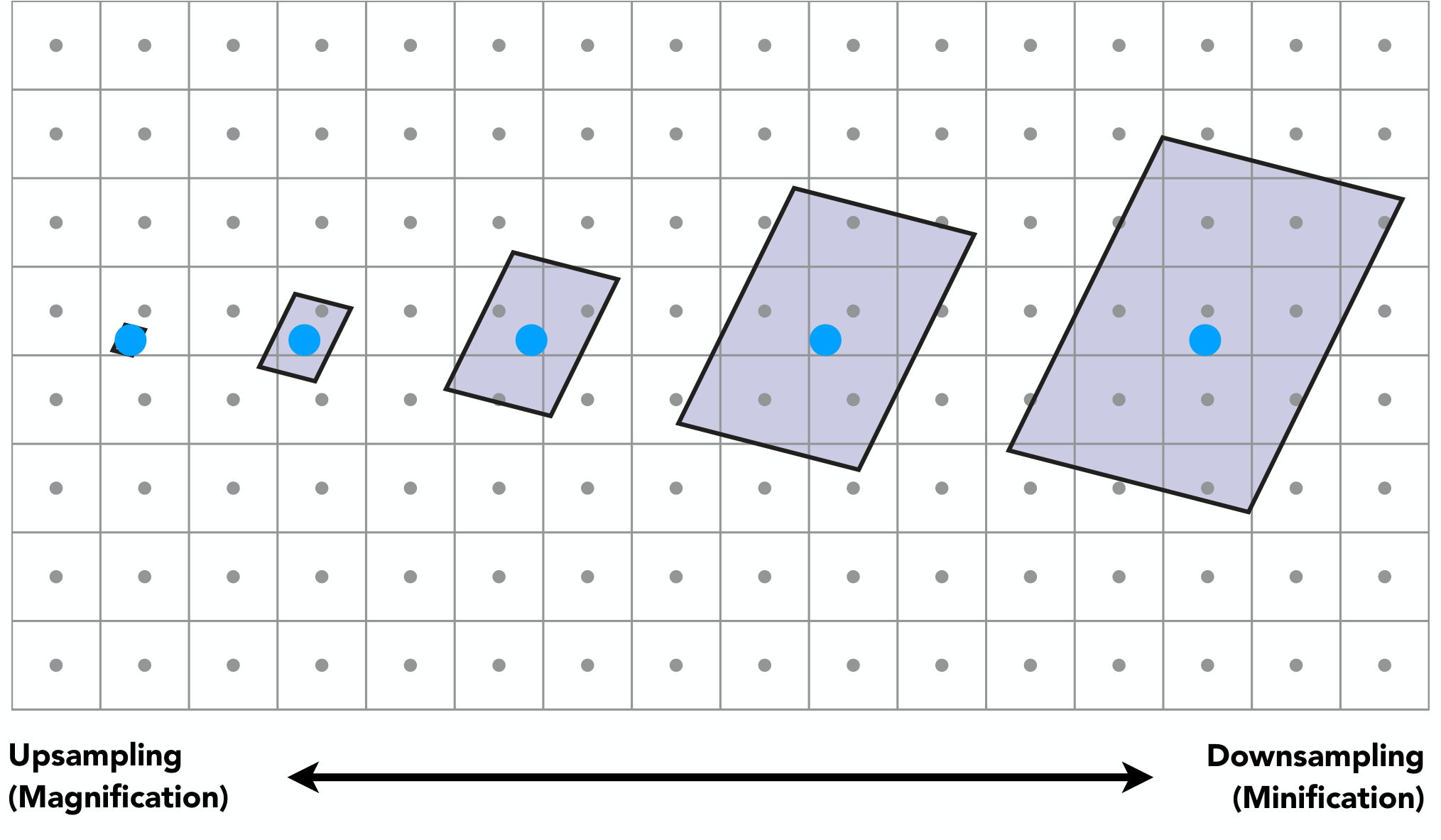

蓝点表示查询中心，灰点表示纹素中心，带色平行四边形表示一个像素投回纹理后的覆盖范围 Footprint。从左向右，范围由小于一个纹素变为覆盖多个纹素。放大时主要需要重建一个点的值；缩小时则需要整个范围经过滤波的平均。

每像素取 512 个样本再平均的演示可以明显减少这些伪影，但成本随样本数量增长，512 也不是所有纹理都会满足的固定阈值。问题于是转为：能否不在运行时逐个遍历范围内纹素，而直接查询预先算好的平均？这区分了点查询 Point Query 与范围查询 Range Query。范围查询还可能求最大值或最小值，这里特指颜色平均，需要与所求量匹配的数据结构。

Mipmap

Mipmap 预先保存原图以及一系列低分辨率版本。第 0 层是原图，第 1 层宽高各减半，每个值由前一层相邻 $2\times2$ 纹素平均而来，后续重复这个过程。第 $D$ 层的一个纹素代表原图约 $2^D\times2^D$ 的方形范围。

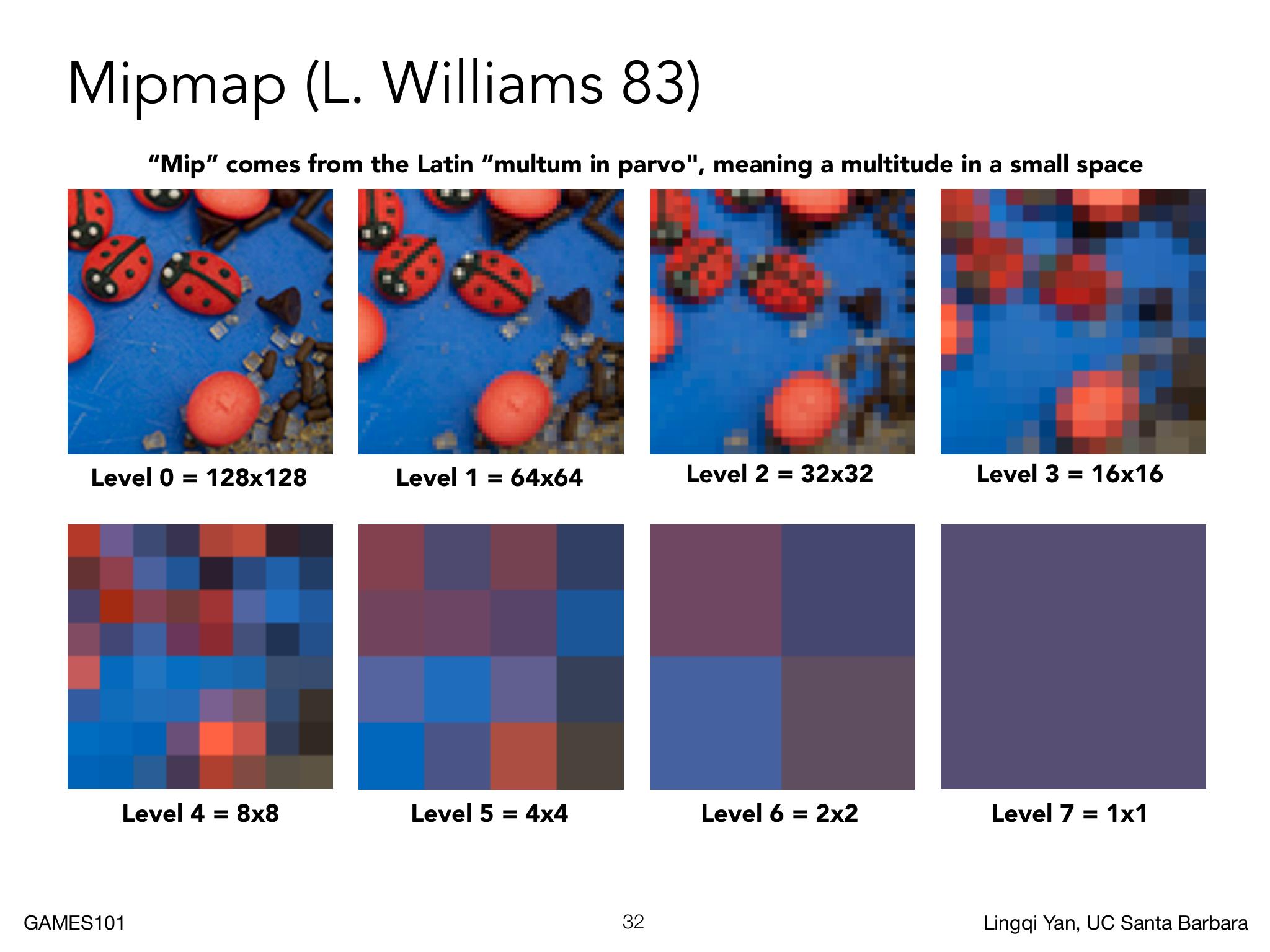

图中 $128\times128$ 的原图逐步减到 $1\times1$，连同第 0 层共 8 层；越高层越少细节，最后一个纹素保存全图平均。它也称为图像金字塔 Image Pyramid；Mipmap 来自 multum in parvo，意为在小空间中保存大量信息。它支持快速、近似的方形范围平均，既不精确积分任意边界，也不直接处理任意形状。

宽高都减半，每层存储量是前一层的 $1/4$。对较大的 2 的幂次方形纹理，总量接近

$$1+\frac14+\frac1{16}+\cdots=\frac43,$$

即额外约 $1/3$。有限纹理的总和略小于这一极限。也可以把各层各复制三份：原图三份填满大正方形的三个象限，剩余象限放下一层三份，如此递归填满，得到 $3S=4A$，其中 $A$ 为原图存储量。非 2 的幂次纹理也可生成 Mipmap，但每层尺寸取整和边界滤波需按实现规则处理，不要求所有实际纹理先补成 2 的幂。

运行时要回答的下一个问题是选哪一层。先把当前像素中心及其屏幕右侧、上侧的邻居映射到纹理。

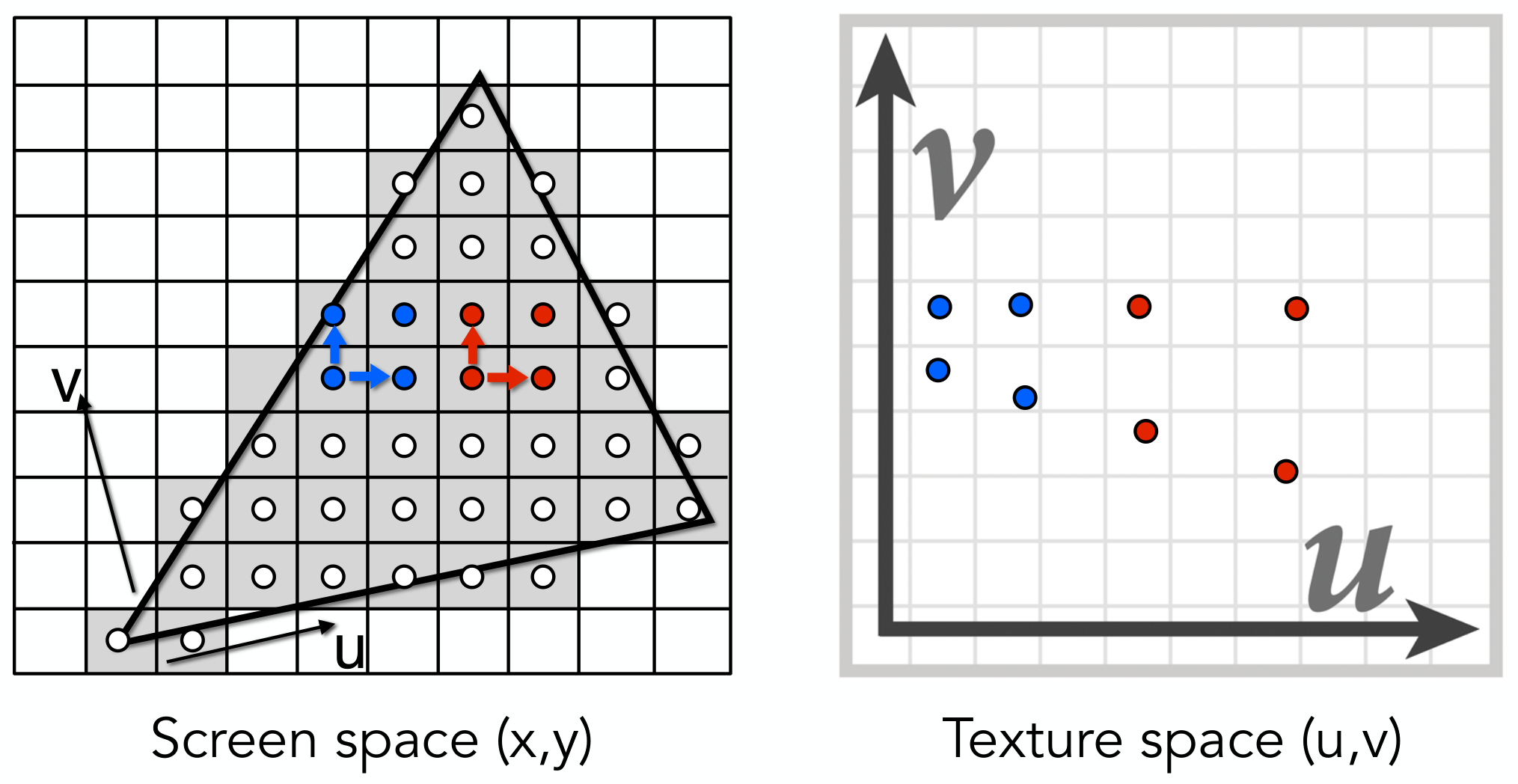

左图的蓝色与橙色点分别表示两组相邻屏幕采样位置，右图显示它们在纹理空间中的对应位置。橙色点的纹理间距比蓝色点大，所以橙色点位置需要更高的层级。将 UV 距离换成原图纹素单位，记两个方向跨度为 $\ell_x,\ell_y$，取 $L=\max(\ell_x,\ell_y)$。也可把像素四角映射后用边长估计，二者都是局部近似。用偏导数写为

$$\ell_x=\sqrt{\left(W_t\frac{\partial u}{\partial x}\right)^2+ \left(H_t\frac{\partial v}{\partial x}\right)^2},\quad \ell_y=\sqrt{\left(W_t\frac{\partial u}{\partial y}\right)^2+ \left(H_t\frac{\partial v}{\partial y}\right)^2}.$$

这里偏导数描述屏幕位移如何转为纹理位移，组合成局部 Jacobian 雅可比矩阵。每升一层，原图覆盖边长翻倍，所以求 $2^D=L$，得到

$$D=\log_2 L.$$

$L=4$ 时用第 2 层，$L=8$ 时用第 3 层；$L<1$ 属于放大，使用原图进行重建。实际还应把层级限制在 $[0,D_{\max}]$，零跨度取一个正下限后再求对数。

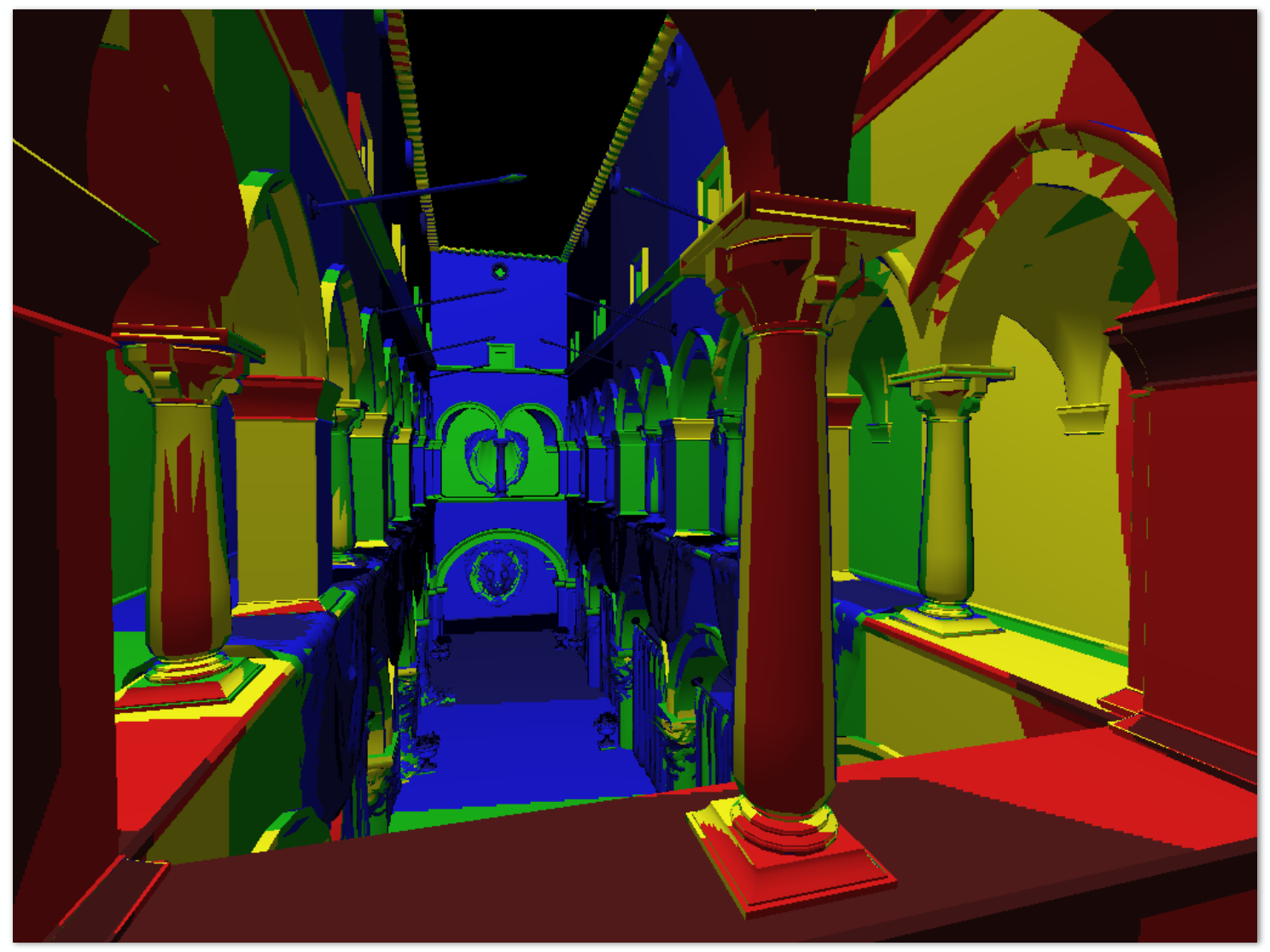

这幅伪彩色图用颜色编码查询层级 $D$，颜色只表示层级数值。同一连续墙面上的大块色带表示层级取整导致的跳变；若直接把整数层级用于纹理颜色查询，跨层时可能出现接缝。三线性过滤 Trilinear Filtering 在相邻两层分别双线性查询，再沿层级做一次线性混合：令 $D_0=\lfloor D\rfloor$、$t=D-D_0$，则

$$c=(1-t)c_{D_0}(u,v)+t c_{D_0+1}(u,v).$$

例如 $D=1.8$ 时两层权重为 $0.2$ 和 $0.8$。这里第三个维度是层级，并非纹理的第三个空间坐标。

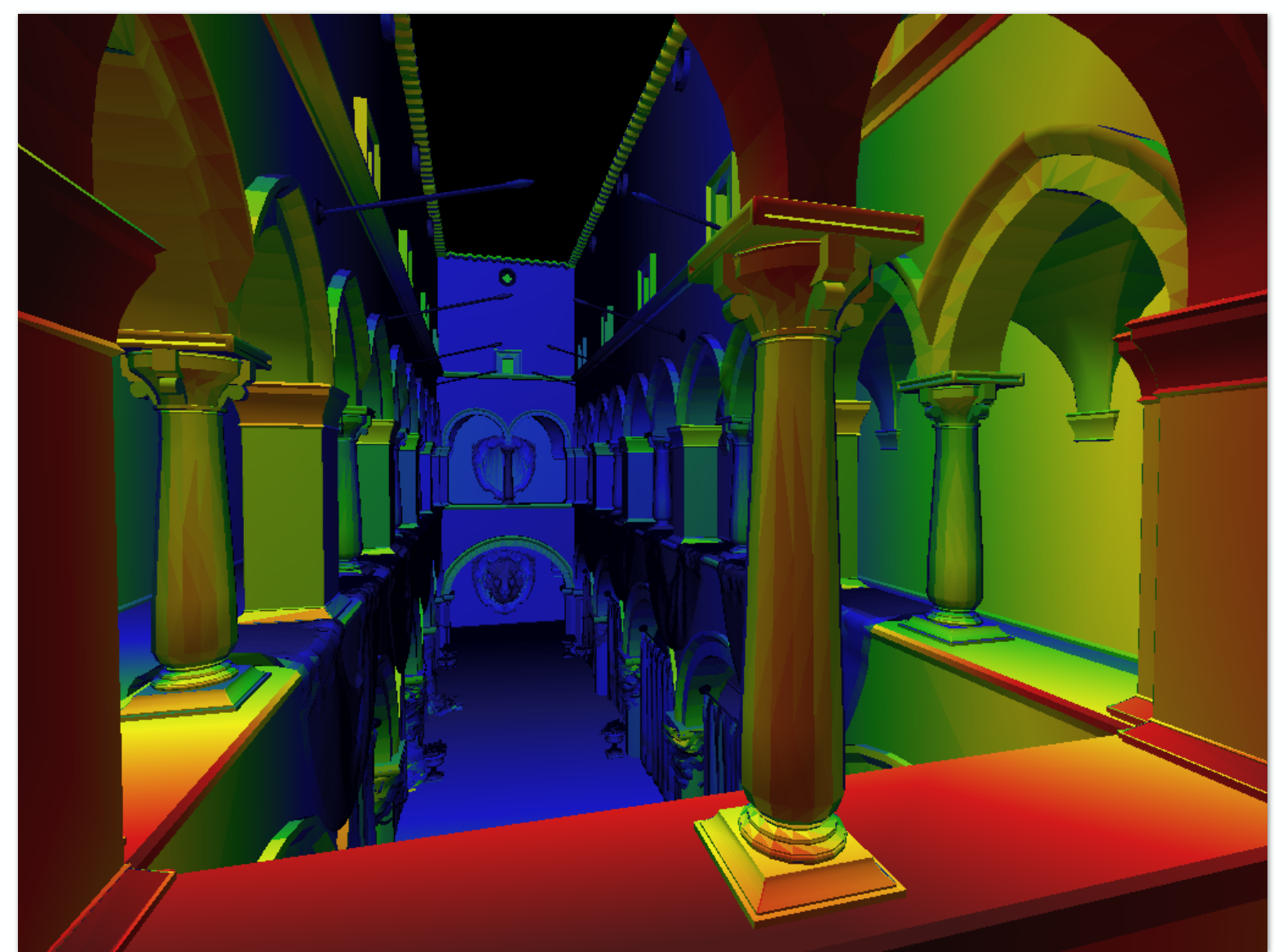

同一墙面上的层级编码现在连续过渡。柱子与背景交界处仍有颜色跳变，是因为它们属于不同表面、覆盖尺度也不同，不能把所有跳变都归咎于过滤。一次三线性过滤包含相邻两层的双线性查询，再做一次层级混合；每层使用四邻点，合计最多八个纹素，硬件常能把这些操作作为一次过滤查询完成。它减少层间突变，未改变方形范围近似的限制。

各向异性

斜视地板时，footprint 往往细长。如果按长边 $L$ 选择方形 Mipmap 范围，短边也被扩大到 $L$，许多本不该参与的纹素被平均，产生过度模糊 Overblur。需要在长轴上充分滤波，同时尽量保留短轴的细节，这就是各向异性过滤 Anisotropic Filtering 的动机。

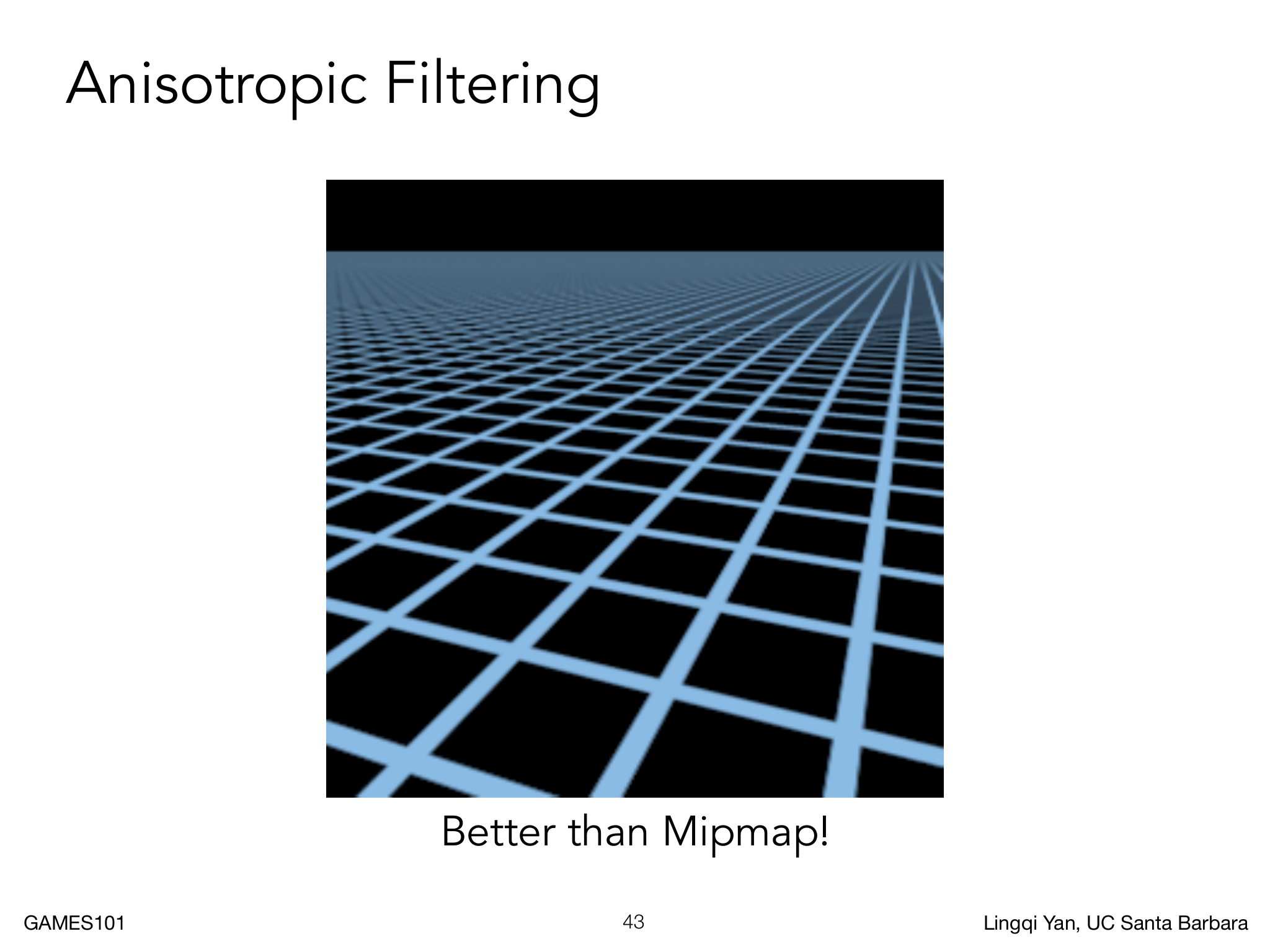

图中远处的地面线条仍可辨认。改善来自过滤范围与斜视覆盖形状更接近，不是增加了原图细节。普通 Mipmap 各层宽高同步缩小；Ripmap 分别预计算横向与纵向缩小，得到可查询轴对齐矩形的二维层级表。

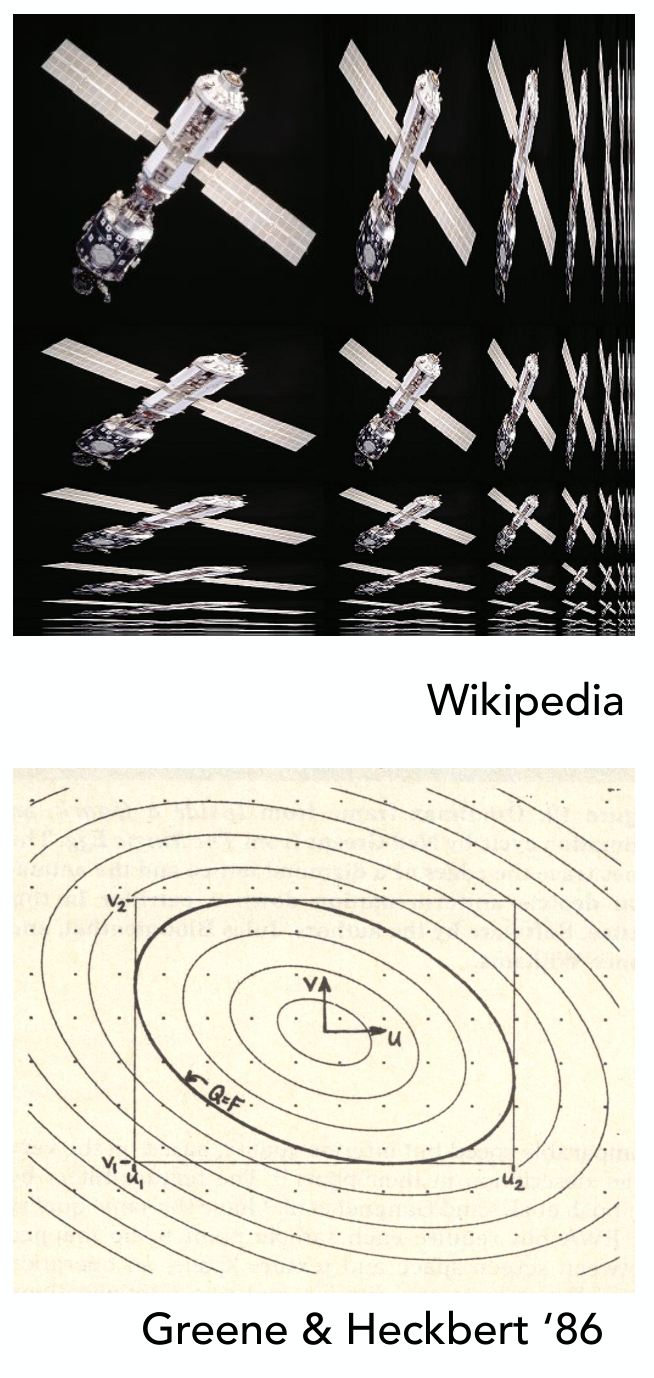

上半图把卫星纹理的不同横向、纵向缩放组合排成一个表格：向右宽度减小，向下高度减小；第一行保持原高度，第一列保持原宽度。从左上到右下的对角线就是普通 Mipmap 的同步缩小序列。它能适应轴对齐的长条，但与坐标轴斜交的 footprint 仍可能被不必要地扩宽。完整 Ripmap 的存储总量接近

$$\left(1+\frac12+\frac14+\cdots\right)^2=4,$$

即总量约原图 4 倍、额外约 3 倍，不能把额外存储量当成总量。

下半图椭圆的等权曲线具有不同长短轴和方向。EWA Elliptical Weighted Average 用椭圆高斯权重近似 footprint，通过多次加权纹理查询近似范围积分，并可借助 Mipmap 缩小查询工作量。靠近核中心的样本权重较大，沿椭圆长轴较远的样本仍可能参与平均。它适应旋转、拉伸的局部覆盖范围，查询次数随范围和精度需求增加，结果仍是近似值。

实际 GPU 的各向异性过滤也常沿长轴组合多个较小范围查询，而不存完整 Ripmap。设置中的 2×、4×、8×、16× 通常表示允许的最大各向异性程度，限制可支持的长短轴尺度比和相应采样预算，具体策略依硬件而异；它们不表示保存了多少层 Mipmap。提高等级可能改善斜视纹理，也会增加查询、带宽和计算开销，收益仍受原始分辨率、footprint 与实现限制。
